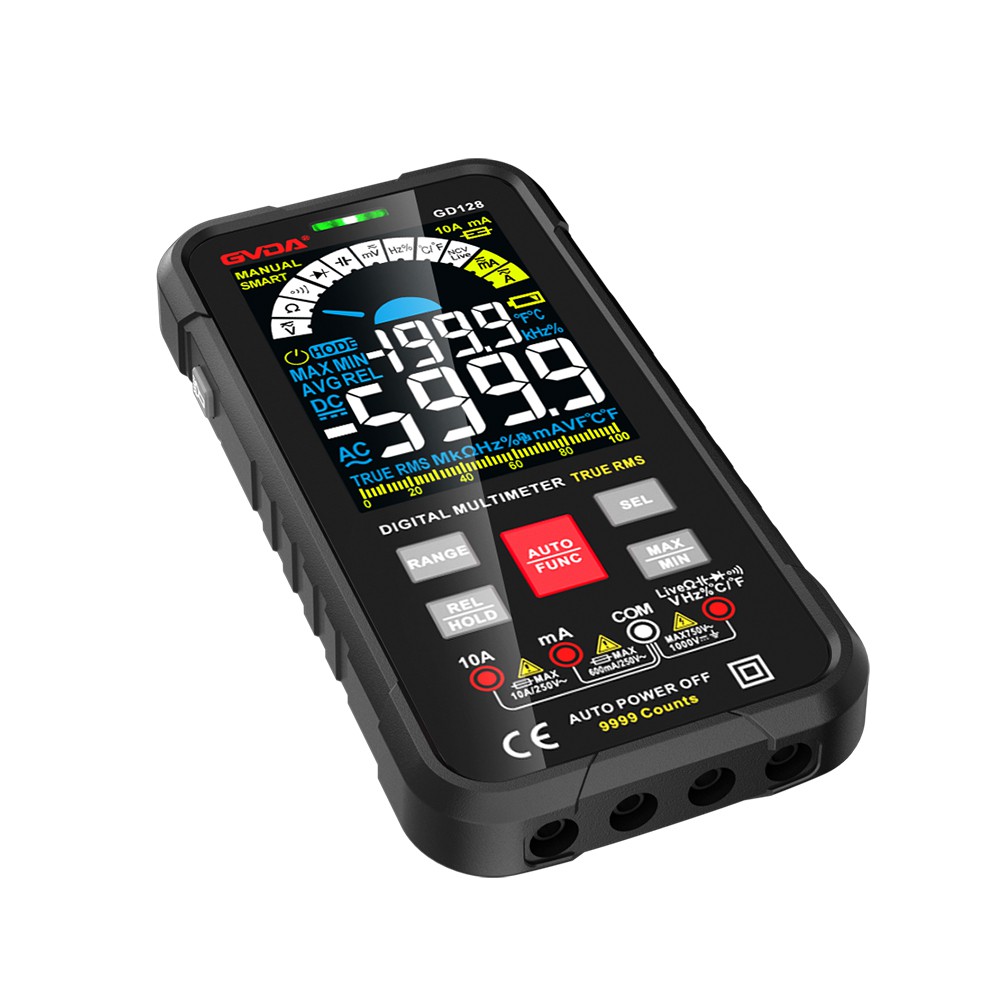

Milyen javítási ismeretei vannak a digitális multiméternek?
Egy hibás műszernél először ellenőrizze és ítélje meg, hogy a hibajelenség általános (nem mérhető minden funkció) vagy egyedi (egyedi funkció vagy egyedi tartomány), majd a helyzet megkülönböztetése és tüneti megoldása.
1. Ha az összes sebességfokozat nem működik, összpontosítson a tápáramkör és az A/D átalakító áramkörének ellenőrzésére. A tápegység ellenőrzésekor eltávolíthatja a laminált elemet, megnyomhatja a tápkapcsolót, csatlakoztathatja a pozitív mérővezetéket a vizsgált mérő tápegységének negatívjához, a negatív mérővezetéket pedig a pozitív tápegységhez (digitálishoz multiméter), és kapcsolja át a dióda mérési pozícióba. Ha a dióda előremenő feszültsége nagyobb, az azt jelenti, hogy a tápegység jó. Ha az eltérés nagy, az azt jelenti, hogy probléma van a tápegység részével. Ha megszakadt az áramkör, összpontosítson a tápkapcsoló és az akkumulátorvezetékek ellenőrzésére. Rövidzárlat esetén a nyitott áramkör módszerét kell alkalmaznia a tápegységet használó alkatrészek fokozatos leválasztására, és a műveleti erősítő, az időzítő és az A/D konverter ellenőrzésére kell összpontosítania. Rövidzárlat esetén általában egynél több integrált alkatrész sérül meg. Az A/D konverter ellenőrzése egyidejűleg is elvégezhető az alapmérővel, amely egyenértékű az analóg multiméter DC mérőfejével. A konkrét ellenőrzési módszer:
(1) A vizsgált mérő tartománya az egyenfeszültség legalacsonyabb szintjére van állítva;
(2) Mérje meg, hogy az A/D átalakító üzemi feszültsége normális-e. A táblázatban használt A/D konverter modell szerint, amely megfelel a V plusz tűnek és a COM tűnek, hogy a mért érték összhangban van-e a tipikus értékével.
(3) Mérje meg az A/D átalakító referenciafeszültségét. Az általánosan használt digitális multiméter referenciafeszültsége általában 100 mV vagy 1 V, azaz mérje meg a VREF plus és a COM közötti egyenfeszültséget. Ha eltér 100mV-tól vagy 1V-tól, használhat külső potenciométert. Végezze el a beállításokat.
(4) Ellenőrizze a kijelző számát, amelynek bemenete nulla, zárja rövidre az A/D konverter pozitív IN plus és negatív IN- kapcsait úgy, hogy a Vin=0 bemeneti feszültség és a mérőműszer "" 00.0 vagy „00.00.
(5) Ellenőrizze a kijelző teljes fényerejét. Zárja rövidre a tesztkapocs TESZT érintkezőjét és a pozitív tápegység V plusz kapcsát, ezáltal a logikai test nagy potenciálúvá válik, és az összes digitális áramkör leáll. Mivel minden lökethez egyenfeszültséget adnak, minden löket világos, és az igazítási táblázatban az "1888", az igazítási táblázatban pedig az "18888" látható. Ha hiányoznak a löketek, ellenőrizze, hogy nincs-e rossz érintkezés vagy szakadás az A/D konverter megfelelő kimeneti érintkezője és a vezető ragasztó (vagy csatlakozás) és a kijelző között.
2. Ha probléma van az egyes fájlokkal, az azt jelenti, hogy az A/D konverter és a tápegység megfelelően működik. Mivel az egyenfeszültség- és ellenállásfájlok egy sor feszültségosztó ellenálláson osztoznak; Az AC és DC áram egy söntben osztozik; Az AC feszültség és az AC áram egy sor AC/DC átalakítót oszt meg; mások, mint például a Cx, HFE, F stb., független, különböző konverterekből állnak. Értsd meg a köztük lévő kapcsolatot, majd a tápellátási diagram szerint könnyen megtalálhatod a hiba helyét. Ha a kis jelek mérése pontatlan, vagy a kijelzett szám nagymértékben ugrik, akkor figyeljen arra, hogy a tartománykapcsoló érintkezője jó-e.
3. Ha a mérési adatok instabilok, és az érték mindig halmozottan növekszik, rövidre zárja az A/D konverter bemeneti terminálját, és a megjelenített adat nem nulla, ezt általában a 0 gyenge teljesítménye okozza. .1μF referencia kondenzátor. Remélem ez segít.
