A bilincs ampermérő elve és az árambilincs az áramméréshez
A mindennapi munkában a legtöbb mérnök a multimétert választja az elektromos jelek, például feszültség, kis áramerősség, ellenállás stb. mérésére. Ha nagy áramerősséget kell tesztelni, általában a bilincs Ampermérőt részesítik előnyben. A szorítóórák ugyanolyan fontos eszközök a mérnökök fejében, mint a multiméter.

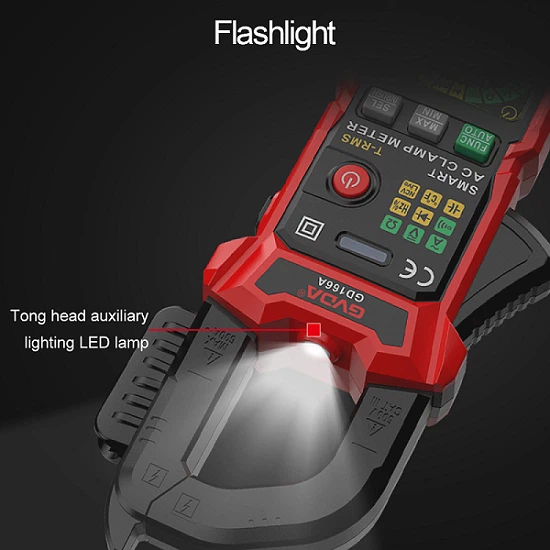

A bilincs Ampermérő elve
Kétféle fogós óra létezik: egy AC bilincs és AC DC bilincs óra, eltérő elvekkel.
Egyetlen keresztáram bilincs: A bilincsfej elektromágneses áramváltót alkalmaz. Egy bizonyos fordulatszámú tekercsen keresztül a váltakozó áram elektromágneses indukciót generálhat a bilincsfej tekercsében, így a váltakozó árammal arányos áramot kap. Ezután az átalakítás során az elektromos jelet digitális jellé alakítják.
AC/DC bilincsmérő: A szorítófej Hall aktív árambilincset alkalmaz. Az aktív komponensek nemcsak a váltakozó áram elektromágneses terét érzékelik, hanem a mágneses tér jelét elektromos jellé alakítják át, és a mért áramerősséggel arányos feszültségjelet adnak ki. Hall-elemekre támaszkodva a mérés és az erősítés során a DC jel tesztelhető.
Mint ismeretes, a multiméter csak kis áramerősséget tud mérni (általában 10A-en belül, a 20A több másodpercig is kitarthat), és a vizsgált vezetéket le kell választani, majd sorba kell kötni a multimétert az áramkörbe. Nincs bilincsmérő az áram mérésére, ami kényelmes és hatékony. Sok ipari telephely az árambilincs és a multiméter kombinációját használja a nagy áramok tesztelésére, maximalizálva a multiméter értékét.
Ha egyetlen AC bilincsmérőt, egy AC DC bilincsmérőt és egy multimétert kombinációban használunk, eltérések vannak a működésben
Óvintézkedések egyetlen AC bilincs mérő és multiméter kombinációjának használatához: Mivel egyetlen AC bilincs mérő kimeneti jele általában mA és A közötti jelátalakítás, a multimétert milliamper mA pozícióba kell állítani.
Óvintézkedések az AC/DC bilincsmérő és a multiméter kombinációjával kapcsolatban: Az AC/DC bilincsmérő kimeneti jele általában mV és A között alakul, ezért a multimétert mV állásba kell állítani.
