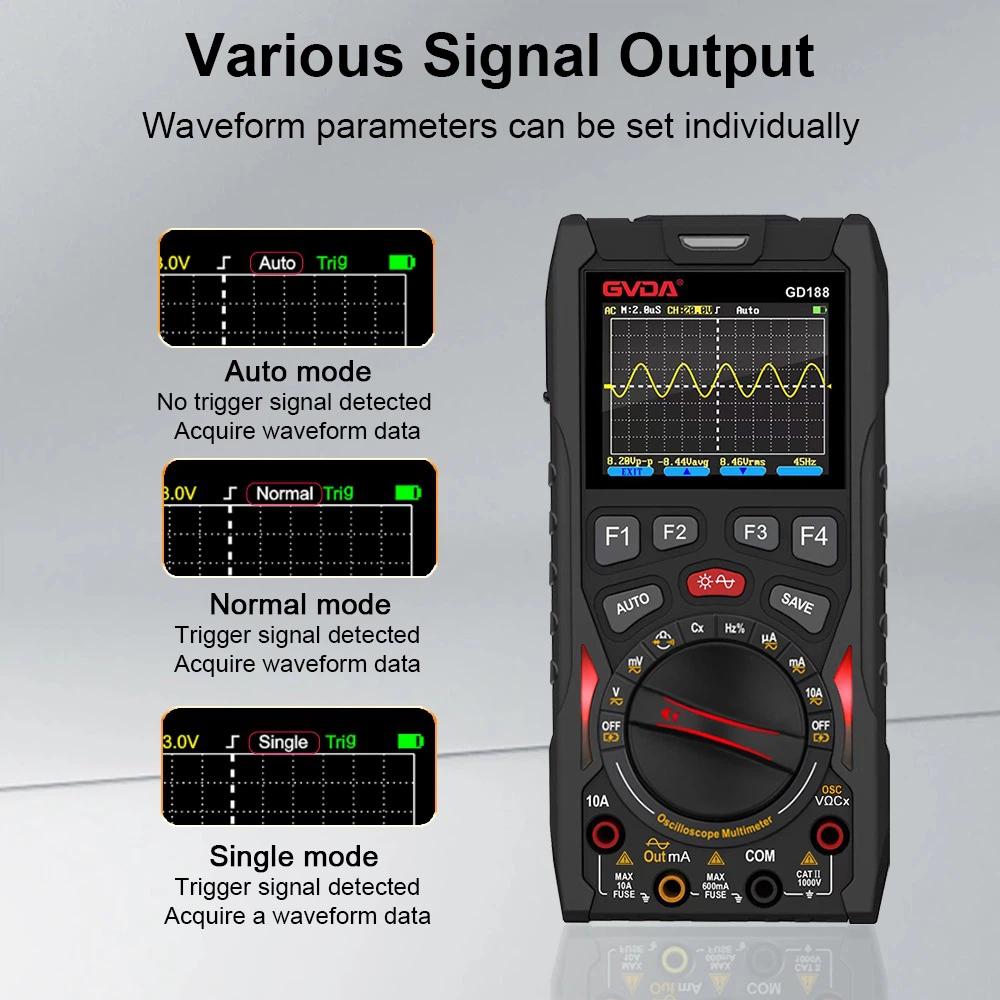

Mire jó az oszcilloszkóp?
(1) Az alapvonal megszerzése.
Ha a kezelő az oszcilloszkópot használati útmutató nélkül használja, az első lépés a legvékonyabb vízszintes alapvonal elérése, mielőtt a szondát más mérésekhez használhatná. A konkrét módszerek a következők: ① Állítsa be előre a panel kapcsolóit és gombjait.
Állítsa be előre a panel kapcsolóit és gombjait. A fényerő közepesre, a fókusz és a segédfókusz mérsékeltre van állítva, a függőleges bemeneti csatolás beállítása "AC", a függőleges feszültségtartomány beállítása "5 mv/div", a függőleges munkamód kiválasztása "CH1", a függőleges érzékenység beállítása "CH1", a függőleges érzékenység beállítása pedig "CH1". Az A letapogatási idő trimmelése a "CAL" kalibrációs pozícióra van állítva, a vízszintes eltolás középső pozícióra van állítva, a letapogatási mód "A", a trigger szinkronizálási mód beállítása "AUTO", a lejtéskapcsoló "+" értékre állítva, a függőleges csatorna szinkronizálási forrás kiválasztása középső, a függőleges pozíció középső pozícióra van állítva, az A és B keresési időtényezők előre beállított értéke "0.5 ms/div "együtt. Állítsa be a „+”, trigger csatoló kapcsolót „AC”, trigger forrás kiválasztása „INT”.
② Nyomja meg a főkapcsolót, a bekapcsolásjelző világít.
③ Állítsa be a vezérlőgombot A fényerő-fókusszal és egyéb kapcsolódó vezérlőgombokkal, lehet vékony és fényes pásztázási alapvonal, állítsa be az alapvonalat úgy, hogy annak helyzete a képernyő közepén és a vízszintes koordináta skála alapvetően egybeessen a ④ Állítsa be a pálya párhuzamosság ellenőrzése.
Állítsa be a pálya párhuzamosság vezérlőjét úgy, hogy az alapvonal párhuzamos legyen a vízszintes koordinátákkal.
(2) Kijelző jelek.
Általánosságban elmondható, hogy magának az oszcilloszkópnak van egy 0,5 Vp-p szabványos négyszögjel-kimeneti portja, amikor az alapvonalat, vagyis a szondát ehhez lehet csatlakoztatni, akkor ebben az időben egy négyzetes sorozatnak kell lennie. A hullámjeleket a képernyőn, a feszültségtartomány beállításával és a pásztázási időtényező gombbal, a négyszöghullám amplitúdóját és a hullám szélességét addig kell változtatni, jelezve, hogy az oszcilloszkóp alapvetően beállított és üzembe helyezhető.
(3) Mérje meg a jelet.
Csatlakoztassa a tesztvezetéket a CH1 vagy CH2 bemeneti aljzathoz, érintse meg a mérőszondát a tesztponthoz, az oszcilloszkópon megfigyelheti a hullámformát. Ha a hullámforma amplitúdója túl nagy vagy túl kicsi, beállíthatja a feszültségtartomány gombot; ha a hullámforma periódus kijelzése nem megfelelő, beállíthatja a pásztázási sebesség gombot.
Különleges mérések
(1) AC csúcsfeszültség mérése.
① Szerezze meg az alapvonalat.
② Állítsa be a V/div gombot úgy, hogy a hullámforma függőleges irányban 5 div (azaz 5 képkocka) legyen.
③ Állítsa be az "A trigger levelet" a stabil megjelenítés érdekében.
④ Számítsa ki a csúcsfeszültséget a következő képlettel! Csúcsfeszültség {{0}} Függőleges eltérítési amplitúdó × kapcsoló pólus × szonda csillapítási szorzója. Például: a mérések szerint a felső csúcstól az alsó csúcsig tartó elhajlás 5,6 fok, a VOLTS/dir kapcsoló 0,5-re van állítva, × 10 szonda csillapítási szorzóval az adatokat a következőkkel helyettesítjük: Vp-p { {7}},6 × 0,5 × 10=28 V.
(2) Emelkedési idő mérése.
Emelkedési idő=vízszintes távolság (fok) × idő / fok (blokkoló pólus) / tágulási tényező.
Például: a hullámforma két pontja közötti távolság 5 fok, idő/fok blokk szintje 1Us, × 10 tágulás (a tágulás vége, amely × 1), a megadott érték behelyettesítésre kerül: emelkedési idő 5 × 1/10=0.5 Us.
(3) Fáziskülönbség mérés.
Fáziskülönbség=vízszintes különbség (fok) × vízszintes skála kalibrációs értéke (fok/fok).
Például: a vízszintes különbség értéke {{0}},6 fok , minden fok 45 fokra kalibrálva, a megadott érték behelyettesítésre kerül a fáziskülönbség képletébe: 0,6 × 45=27 fok .
