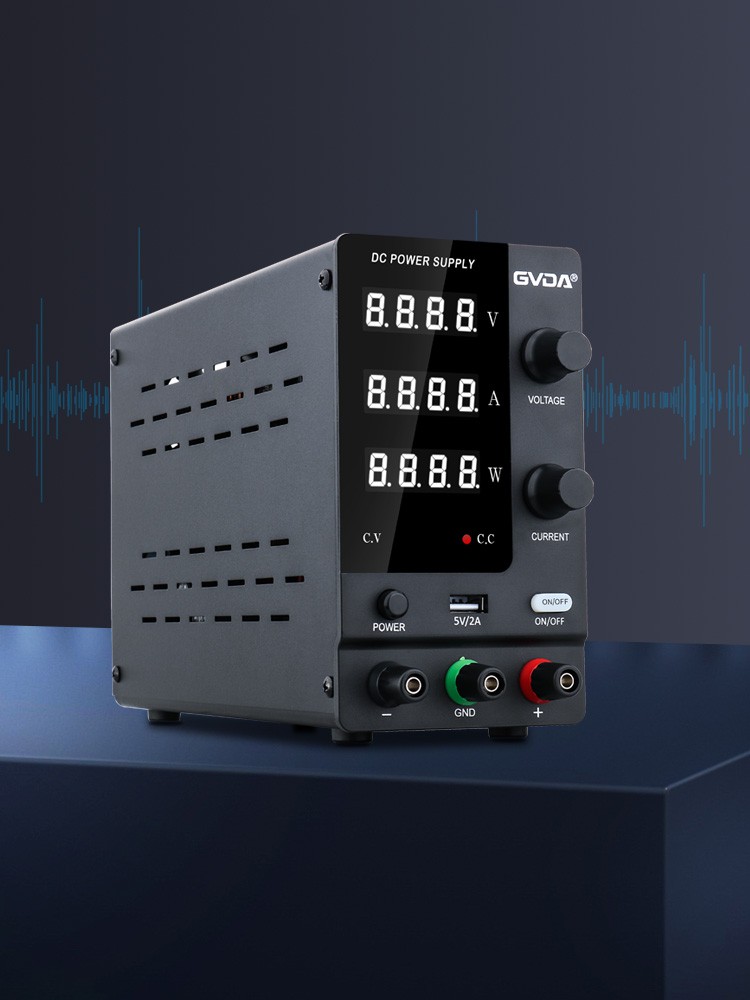

Mi az a fokozatos kapcsolóüzemű tápegység
Röviden beszéljünk a fokozatos kapcsolóüzemű tápegység működési elvéről: az áramkör egy kapcsolóból (az aktuális áramkörben tranzisztorból vagy térhatású csőből), egy szabadonfutó diódából, egy energiatároló induktorból és egy szűrőkondenzátorból áll.
Amikor a kapcsoló zárva van, a tápegység a kapcsolón és az induktoron keresztül táplálja a terhelést, és az elektromos energia egy részét az induktorban és a kondenzátorban tárolja. Az induktivitás öninduktivitása miatt a kapcsoló bekapcsolása után az áram lassan növekszik, vagyis a kimenet nem tudja azonnal elérni a tápfeszültség értékét.
Egy bizonyos idő elteltével a kapcsoló kikapcsol, és az induktor öninduktivitása miatt (vizuálisan összehasonlítható, hogy az induktor áramának tehetetlenségi hatása van) az áramkörben az áram változatlan marad, vagyis folytassa az áramlást balról jobbra. Ez az áram átfolyik a terhelésen, visszatér a földelő vezetékről, a szabadonfutó dióda anódjára áramlik, áthalad a diódán, és visszatér az induktor bal végéhez, így hurkot képez.
A kapcsoló zárásának és nyitásának szabályozásával (pl. PWM - Impulzusszélesség-moduláció) a kimeneti feszültség szabályozható. Ha a be- és kikapcsolási időt a kimeneti feszültség érzékelésével szabályozzuk, hogy a kimeneti feszültség állandó maradjon, a feszültségszabályozás célja megvalósul.
A közös tápegységnek és a kapcsolóüzemű tápegységnek ugyanaz a feszültségbeállító csöve van, amely a visszacsatolás elvét használja a feszültség stabilizálására. A különbség az, hogy a kapcsolóüzemű tápegység a kapcsolócsövet használja a beállításhoz, a normál tápegység pedig általában a trióda lineáris erősítési területét használja a beállításhoz. Összehasonlításképpen, a kapcsolóüzemű tápegység alacsony energiafogyasztással, széles körű váltóáramú feszültséggel és jobb DC kimeneti hullámossági együtthatóval rendelkezik. Hátránya a kapcsolóimpulzus-interferencia.
A közönséges félhíd kapcsolóüzemű tápegység fő működési elve az, hogy a felső híd és az alsó híd kapcsolócsövéit (ha nagy a frekvencia, a kapcsolócső VMOS) felváltva kapcsolják be. Először a felső híd kapcsolócsövén keresztül folyik be az áram. A tekercsben a felső híd kapcsolócsövét végül kikapcsolják, az alsó híd kapcsolócsövét pedig bekapcsolják, és az induktivitás tekercs és a kondenzátor továbbra is áramot szolgáltat kifelé. Ezután kapcsolja le az alsó híd kapcsolócsövét, majd nyissa ki a felső hidat, hogy bemenjen az áram, és ismételje meg ezt, mert a két kapcsolócsövet egymás után kell ki-be kapcsolni, ezért ezt kapcsolóteljesítménynek hívják. kínálat.
A lineáris tápegység más. Mivel nincs benne kapcsoló, a felső vízvezeték mindig vizet enged ki. Ha túl sok a víz, kifolyik. Ezt gyakran látjuk egyes lineáris tápegység-beállító csövekben. A végtelen elektromos energia mind hőenergiává alakul. Ebből a szempontból a lineáris tápegység konverziós hatásfoka nagyon alacsony, és ha magas a hő, az alkatrészek élettartama biztosan csökken, ami befolyásolja a végső felhasználási hatást.
