Használjon multimétert a dióda előremenő ellenállásának mérésére. Miért minden szinten

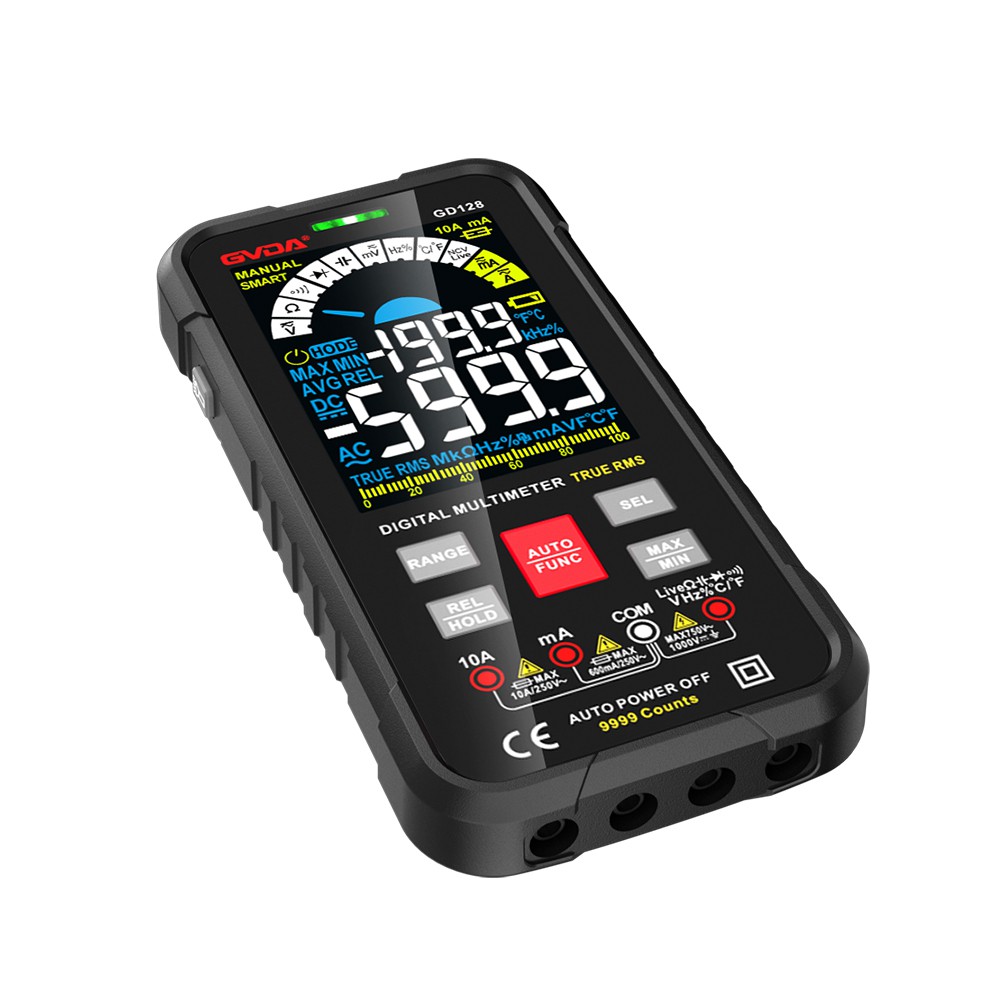

A digitális multiméter a mért ellenállásértéket az A/D konverziós chipen keresztül digitális jellé alakítja, majd megjeleníti az ellenállásértéket. Az analóg multiméter az értéket a mágneses fej elhajlásán keresztül jeleníti meg. Ha a tényleges mérés során azt tapasztaljuk, hogy digitális multiméter használatával Ellenállás-beállításon tesztelve nincs ellenállás a dióda előre és hátrafelé irányában, viszont mutató multiméterrel tesztelve a dióda előrefelé irányában van ellenállás. Ennek oka elsősorban a következő okok:
Dióda mérések áramköri lapokon
Először is, az analóg multiméterek és a digitális multiméterek ellenállási tartományának kimeneti feszültségei különböznek. Általában az analóg multiméter legmagasabb kimeneti feszültsége 9 volt, míg a digitális multiméter legmagasabb kimeneti feszültsége általában 3 volt. Ugyanakkor nem csak a kimenő feszültségük különbözik, a mérésnél különböző fokozatokat választunk, és a kimeneti feszültségük is eltérő. A digitális multiméter ellenállás-fogaskerekének kimeneti feszültsége 1.0 volt és 3.{5}} volt között mozog. Az analóg multiméter ellenállás-fogaskerekének kimeneti feszültsége általában magasabb, mint a digitális multimétereké. Az analóg multiméter kimeneti feszültsége általában magasabb, mint a digitális multimétereké. Ha a kimeneti feszültség nagyobb, mint a dióda feszültségesésének értéke, a dióda vezethet. A digitális multiméter azonban néha kisebb, mint a dióda feszültségesésének értéke, ami miatt a dióda nem vezet. Ez végtelen előre és hátrafelé ellenállást okoz a dióda mérésekor.
Másodszor, a diódák feszültségesési jellemzői eltérőek, ami szintén eltérést fog okozni az eredmények között, amikor a diódák mérésére szolgáló mutatómultiméter ellenállásbeállítását választjuk, és a diódák digitális multiméterrel történő mérésének eredményeit. Például: a szilíciumcsövek és germániumcsövek általános feszültségesési értéke {{0}},3 Volt és 0,6 volt között van, de egyes speciális diódák, például a nagyfeszültségű diódák viszonylag nagy, 0,7 voltnál nagyobb vezetési feszültségesés. Digitális multiméterünk ellenállási tartománya azonban alacsony feszültségű, és nem tudja vezetni a diódát. Pass, így az ellenállás végtelennek fog tűnni méréskor.
Amikor digitális multimétert használunk a dióda minőségének mérésére, a legjobb a dióda fokozatot választani. A digitális multiméter dióda áttétele általában 2,6 volt körül van, ami általában nagyobb, mint a dióda előremenő feszültségesése, és a dióda előre tud vezetni.
Ha az ellenállás beállítással szeretnénk mérni, hogy van-e szivárgás a diódában, akkor kiválaszthatjuk a digitális multiméter ellenállás beállítását. Ekkor az eredmény az legyen, hogy az előre irányuló mérésnél ellenállás van, a fordított mérésnél pedig végtelen. A mutató multiméteres mérés eredménye ugyanaz. Ha A mérés ellentétes irányú ellenállást talált, ami azt bizonyítja, hogy a dióda ellenkező irányban szivároghat. Ebben az esetben speciális műszert kell használnunk az észleléshez. Nem pontos multiméterrel mérni, hogy szivárog-e a dióda.
