Árambilincsek típusai
Az első döntés, amelyet meg kell hoznia, hogy milyen típusú árambilincset használjon.
A legegyszerűbb árambilincs az áramváltó. Ez az árambilincs nem tartalmaz aktív komponenseket és működése ugyanazon az elven alapul, mint a teljesítményváltóé. Az árambilincset (vagy transzformátormagot) egy váltakozó áramot hordozó vezető köré helyezik, és a vezetéken áthaladó áram által létrehozott változó mágneses mezőt az árambilincs magjához kapcsolják.
Ebben a speciális transzformátoralkalmazásban a vezető primer tekercsként működik. Az árambilincs vasmagja körüli szekunder tekercs érzékeli az áramot és továbbítja a digitális multiméter árambemeneti aljzatába, de a bemeneti áram sokkal kisebb.
A legtöbb árambilincs áramaránya 1000:1. Más szavakkal, a mért áramköri vezetőn áthaladó 1 A áram 1 mA áramot generál az árambilincs szekunder tekercsében. A jelenlegi 1000:1 arány nagyon megkönnyíti a digitális multiméter számára a leolvasások lekérését.
Bár a tartomány mA szintre van állítva, a digitális multiméteren kijelzett leolvasáskor az amperáram nagyságára gondolhat. Például a digitális multiméter 46,9 mA-es leolvasása valójában megegyezik a primer tekercsben (másodlagos esetben a mért vezetékben) lévő 46,9 A áramerősséggel.
A transzformátor típusú árambilincs az AC áram mérésére korlátozódik. Viszonylag erősek és tartósak, és nem szinuszos hullámformákat is képesek mérni. Áraik a jelenlegi bilincstermékek árkategóriájának alsó határában vannak.

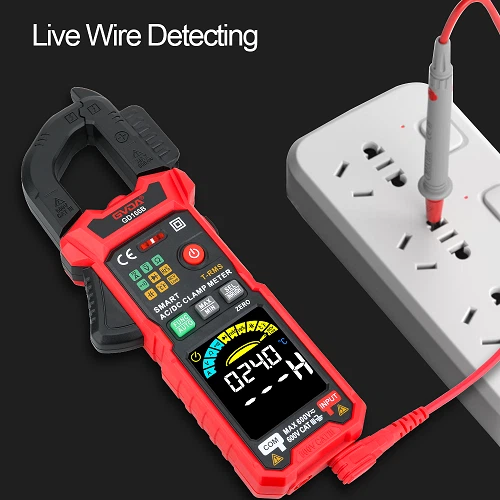

Az aktív árambilincsek olyan aktív alkatrészeket használnak, amelyek nemcsak az áramot csökkentik, hanem a mért áramerősséggel arányos feszültségjelet is adnak ki. Az aktív árambilincs a Hall-effektuson alapuló technológiát alkalmaz, amely képes mind az AC, mind az egyenáram mérésére. Az aktív árambilincs alkalmas egyenáram mérésére vagy árambemenet nélküli digitális multiméterrel történő használatra.
Az aktív árambilincsekhez elemekre van szükség a belső áramkörök táplálásához, és nem adnak precíz nem szinuszos jeleket, hacsak nem kifejezetten tervezték. Néhány aktív árambilincs másik funkciója, hogy választható konverziós arányokkal rendelkeznek (például 1000:1, 100:1, 10:1).
műszaki paraméter
Minden típusú árambilincsnek megvannak a saját műszaki paraméterei. A digitális multiméter és egy árambilincs tartozék kombinációjával végzett mérés pontosságát rendszertechnikai paraméternek nevezzük. Kiszámítása a két amperes áramtartományon belüli komponensek pontossági értékeinek kombinálásával történik.
