A zajszintmérő működési elve a zaj mérésére

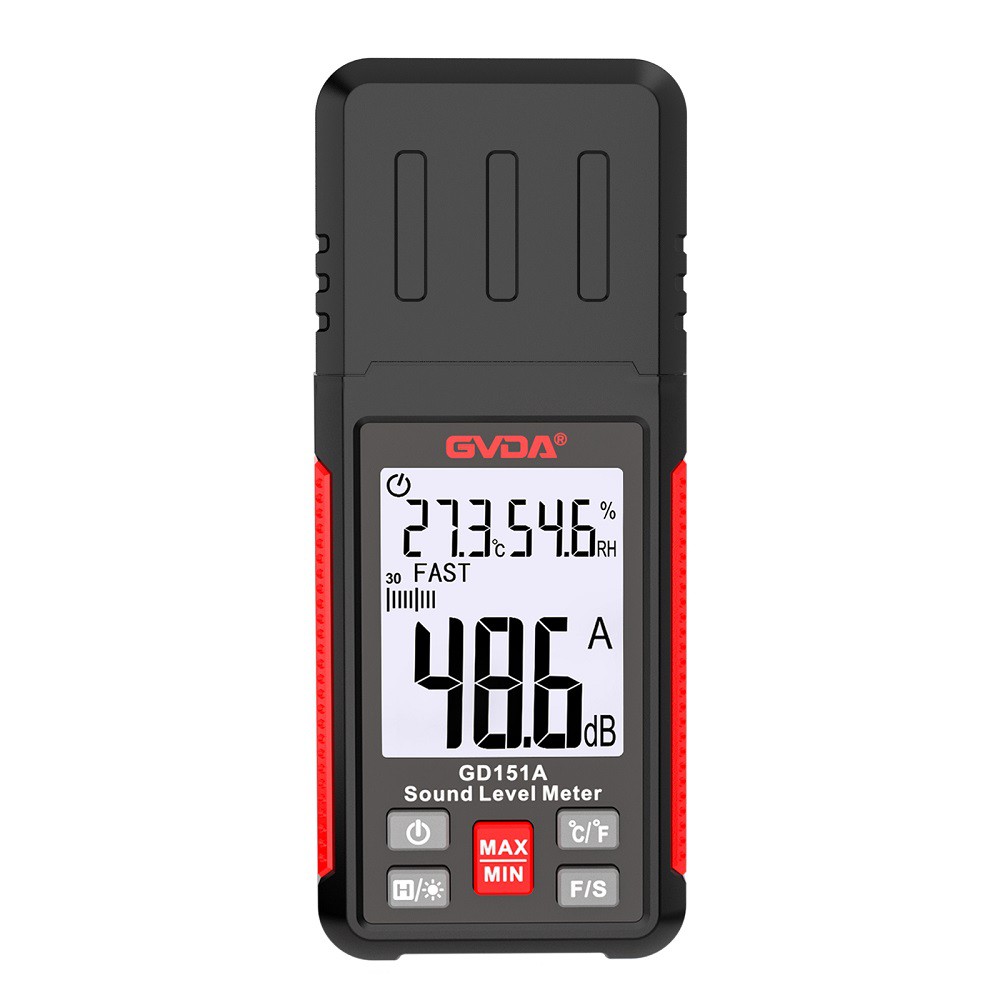

A zajszintmérő a zajmérés legalapvetőbb eszköze. A hangszintmérő általában egy kondenzátor mikrofonból, egy előerősítőből, egy csillapítóból, egy erősítőből, egy frekvenciasúlyozó hálózatból és egy effektív értékjelző mérőből áll. A hangszintmérő működési elve: a mikrofon a hangot elektromos jellé alakítja, majd az előerősítő átalakítja az impedanciát úgy, hogy a mikrofon és a csillapító illeszkedjen. Az erősítő hozzáadja a kimenő jelet a súlyozási hálózathoz, frekvenciasúlyozást végez a jelen (vagy egy külső szűrőn), majd a jelet a csillapítón és az erősítőn keresztül egy bizonyos amplitúdóig felerősíti, és továbbítja az RMS detektornak (vagy egy külső áramköri szűrő). Szintrögzítő), a zajszint értéke a jelzőfejen van megadva.
A hangszintmérő frekvenciasúlyozási hálózatának három szabványos súlyozási hálózata van: A, B és C. Az A hálózat célja, hogy szimulálja az emberi fül válaszát a 40-négyzetes tiszta hangra az egyenlő hangerősség görbén. Görbe alakja ellentétes a 340-négyzet egyenlő hangerő görbével, így az elektromos jel középső és alacsony frekvenciasávja nagyobb csillapítással rendelkezik. A B hálózat célja, hogy szimulálja az emberi fül válaszát a 70-négyzetes tiszta hangra, amely bizonyos mértékig csillapítja az elektromos jel alacsony frekvenciájú sávját. A C hálózat szimulálja az emberi fül válaszát egy 100-négyzet alakú tiszta hangra, és szinte egyenletes válaszjelet mutat a teljes hangfrekvencia-tartományban. A hangszintmérővel a frekvenciasúlyozó hálózaton keresztül mért hangnyomásszintet hangszintnek nevezzük. A használt súlyozási hálózat szerint ezt A hangszintnek, B hangszintnek és C hangszintnek nevezik, és a mértékegység rögzítése dB(A), dB(B) és dB(C) formában történik.
Jelenleg a zaj mérésére használt zajszintmérő négy típusra osztható a mérőfej reakciójának érzékenysége szerint:
(1) "Lassú". A mérőfej időállandója 1000 ms, amelyet általában az állandósult zaj mérésére használnak, és a mért érték effektív érték.
(2) „Gyors”. A mérőfej időállandója 125 ms, amelyet általában instabil zaj és nagy ingadozású közlekedési zaj mérésére használnak. A gyors sebességfokozat közel áll az emberi fül hangreakciójához.
(3) „Impulzus vagy impulzustartás”. Az óratű felfutási ideje 35 ms, ami a pulzuszaj hosszú időtartamú mérésére szolgál, pl. lyukasztóprés, kalapács stb. A mért érték a maximális hatásos érték.
(4) „Csúcstartás”. A mutatók felfutási ideje kevesebb, mint 20 ms. Rövid időtartamú impulzív hangok, például fegyverek, ágyúk és robbanások mérésére szolgál, és a mért érték a csúcsérték. Ez a maximális érték.
A zajszintmérő külső szűrővel és rögzítővel csatlakoztatható a zaj spektrumanalíziséhez. A hazai ND2 precíziós hangszintmérő oktáv oldalszűrővel van felszerelve, amely könnyen a helyszínre vihető és spektrumelemzést végezhet.
A zajszintmérőket pontosságuk szerint precíziós hangszintmérőkre és közönséges zajszintmérőkre oszthatjuk. A precíziós zajszintmérő mérési hibája körülbelül ±1 dB, a közönséges zajszintmérőé pedig körülbelül ±3 dB. A zajszintmérők felhasználásuk szerint két kategóriába sorolhatók: az egyik az állandósult állapotú zaj mérésére szolgál, a másik pedig az instabil állapotú zaj és az impulzuszaj mérésére szolgál.
Az integrált zajszintmérők az instabil zaj egyenértékű zajszintjének mérésére szolgálnak egy bizonyos ideig. A zajdoziméter egy integrált zajszintmérő is, amelyet főként zajterhelés mérésére használnak.
Az impulzushangszint-mérő az impulzuszaj mérésére szolgál. Ez a hangszintmérő megfelel az emberi fül impulzushangra adott válaszának és az emberi fül impulzushangra adott válaszidejének átlagos időtartamának.
