A 31/2-számjegyű és 41/2- számjegyű digitális multiméterek ellenállási tartományának maximális tartománya általában 20MΩ. A 31/2- számjegyű digitális multimétereknél a különböző ellenállási tartományok használata csak a 0,1Ω és 19,99MΩ közötti tartományban mérhet ellenállást; míg a 41/2-számjegyű digitális multimétereknél csak a 0,01Ω és 19,999MΩ közötti tartományban tud ellenállást mérni. ellenállás. Ha a mért ellenállás Rx nagyobb vagy egyenlő, mint 20 MΩ, a mérő az "1" túlcsordulási szimbólumot jeleníti meg. Kísérletek kimutatták, hogy a következő „párhuzamos ellenállás-módszer” használható egy 31/2-számjegyű vagy 41/2- számjegyű digitális multiméter 20MΩ-os ellenállási tartományának 100MΩ-ra való kiterjesztésére.
1. Mérési módszer

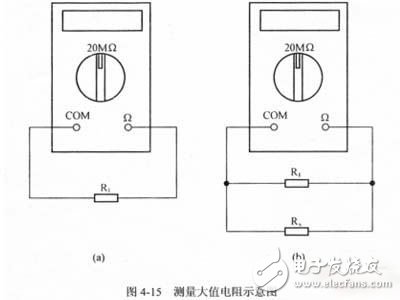

Előzetesen készítsen elő egy tíz megohmnál nagyobb R1 ellenállást, fordítsa a digitális multimétert 20 MΩ-ra, és mérje meg az R1 ellenállásértéket a 4-15(a) ábrán látható módon. Ezután csatlakoztassa a mért Rx ellenállást az R1 mindkét végéhez párhuzamosan, majd párhuzamosan mérje meg az R teljes ellenállást, amint az a 4-15(b) ábrán látható.
Könnyen levezethető az ellenállások párhuzamos számítási képletéből
1. Mérési példa
A mérendő ellenállás egy azonosítatlan nagy ellenállású Rx ellenállás, az R1 pedig egy 10MΩ névleges ellenállású ellenállás. A digitális multiméter 20MΩ-os ellenállási tartományát használva az R1 mért ellenállásértéke 10,05MΩ. Az Rx és R1 párhuzamos csatlakoztatása után mérje meg újra, és mérje meg a teljes ellenállásértéket R=7.70MΩ. Helyettesítse be a (4-13) egyenletbe, hogy megkapja
Ebből megállapítható, hogy a mért ellenállás névleges értéke 33MΩ legyen.
2. A méréssel kapcsolatos óvintézkedések
(1) Ha a mért Rx ellenállás ellenállásértéke meghaladja a 100MΩ-ot, a párhuzamos csatlakozás utáni teljes R ellenállásérték nagyon közel van a kiválasztott R1 szabványos ellenállás értékéhez, és maga a digitális multiméter ±1 szó hibája van, ami a mérési hibát okozza. növekedés. Ezért ez a módszer nem alkalmas 100MΩ-nál nagyobb ellenállási értékű ellenállások mérésére.
(2) A mérési művelet során a mért Rx ellenállást és az R1 szabványos ellenállást párhuzamosan és szilárdan kell összekötni, és a kettőt szükség esetén aligátorkapcsokkal rögzíteni kell.
