Az AC és DC szabályozott tápegység működési elve
Bevezetés
Az AC és DC stabilizált tápegység egy nagy pontosságú DC lineáris tápegység, amely folyamatosan állítható feszültséggel és áramerősséggel, valamint automatikus feszültség- és áramstabilizáló konverzióval rendelkezik. Az egyenáramú kimeneti feszültség 0 volttól folyamatosan állítható, stabil és megbízható. A kimeneti áram tetszőlegesen választható, áramkorlátozó védelemmel és hosszú távú rövidzárlatvédelemmel rendelkezik. Ha a tápegység stabil feszültségű állapotban működik, az állandó áramú rész a védelmi áramkör; ha állandósult áramállapotban működik, a feszültségállandó rész feszültséghatárolóként működik. A kettő kölcsönösen védett a biztonságos és megbízható energiafogyasztás érdekében.
Az AC és DC szabályozott tápegységek ezen sorozata két sorozatra oszlik: egy kimenetre és kettős kimenetre. A kettős kimeneti tápegység különböző feszültségértékeket tud kiadni, és sorba vagy párhuzamosan kapcsolható pozitív és negatív tápegység kialakítására, vagy a tápegység kimeneti áramkapacitásának bővítésére. , amelyet a fő tápegység vezérel, ha párhuzamosan van csatlakoztatva.
A tápegység kis méretű, jó teljesítményű és szép megjelenésű, és széles körben használható ipari termelésben, főiskolai laboratóriumokban, kutatóintézetekben, posta- és távközlési és automatizálási berendezésekben.
működési elve
Az AC/DC szabályozott tápegység transzformátor lelépésből, egyenirányításból és szűrésből, referencia tápáramkörből, referenciafeszültség áramkörből, feszültségstabilizálásból, állandó áram-összehasonlító erősítő áramkörből, beállító áramkörből és állandó áramú mintavevő áramkörből stb. áll. a feszültség ingadozik a tápfeszültség vagy a terhelési áram változása miatt, az ingadozó jelet a feszültségstabilizáló mintavevő áramkör összehasonlítja a referenciafeszültséggel, és a kapott hibajelet az összehasonlító erősítő felerősíti, és a kimeneti feszültséget a kívánt értékre állítja pont.
Technikai paraméterek
1. Bemeneti feszültség: AC220V±10 százalék (AC380V±10 százalék) 50-60Hz
2. Kimeneti feszültség: DC0-15V, 0-30V, 0-60V, 0-120V, 0-150V, 0-300V, {{ 7}}V, 0-600V stb. (folyamatosan állítható feszültségszabályozó)
3. Kimeneti áram: 1A, 3A, 5A, 10A, 15A, 20A, 30A, 50A, 80A, 100A; (folyamatosan állítható, stabil feszültség és áram)

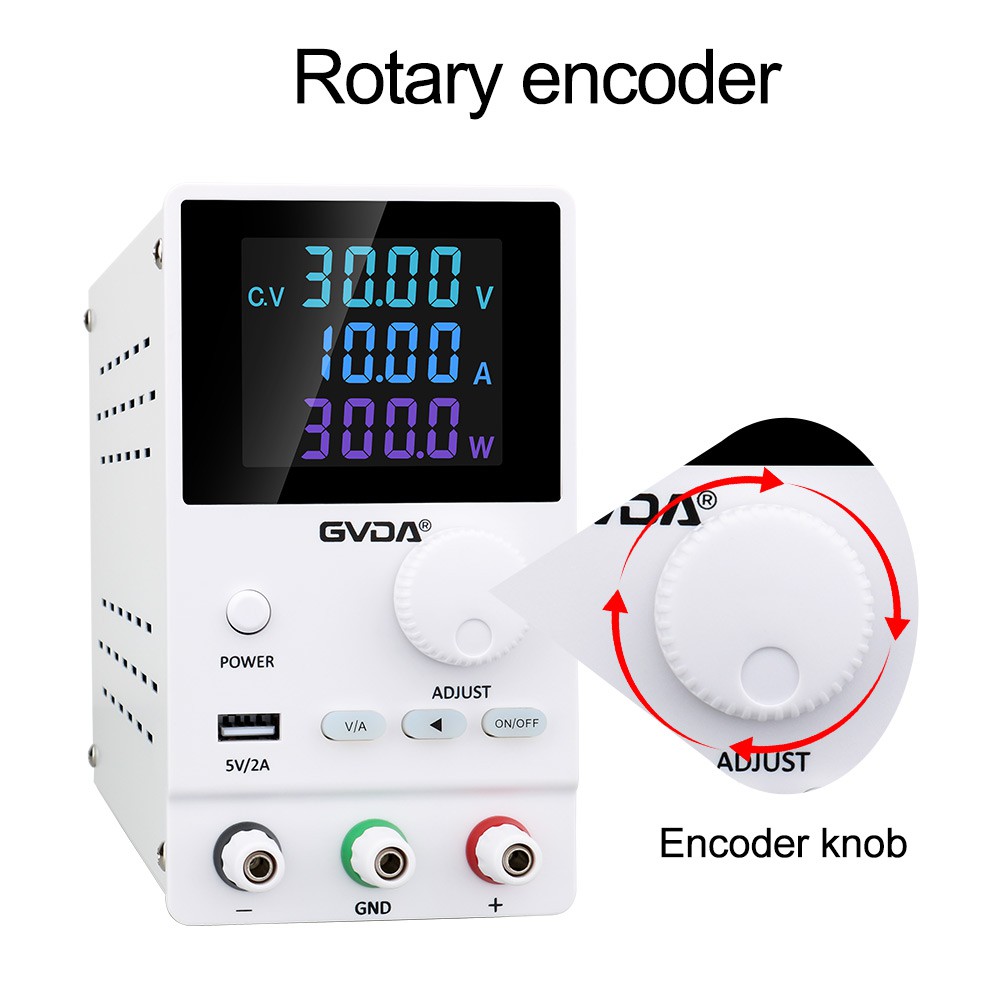

Utasítás
1. Csatlakoztassa a tápdugót AC220V-hoz: (egyes, 10 A-t meghaladó bemeneti áramú tápegységeknél a bemeneti végén lévő tápkábelt a felhasználónak kell kezelnie a helynek megfelelően, és a kábel csatlakozóját megfelelően préselve kell lennie a gyulladás elkerülése érdekében rossz érintkezés miatt)
2. Kapcsolja be a főkapcsolót;
3. Először állítsa be a kimeneti feszültség gombot terhelés nélkül, figyelje meg a kimeneti feszültség kijelző táblázatát, és állítsa be a használati feszültség értékére. Ugyanakkor figyelje meg, hogy vannak-e abnormális jelenségek, például rendellenes zaj, gyulladás vagy szag a gép belsejében. Amikor az üresjárati teszt befejeződött és normális, akkor a Hozzáférhető terhelés.
A készülék által általában beállított mérő 3-számjegyű vagy 3.5-számjegyű.
A kimeneti érték pontos megjelenítéséhez használjon precíziós mérőműszert a kalibráláshoz.
4. Csatlakoztassa a terhelés pozitív pólusát a pozitív kimeneti kapocshoz (piros kapocs), a negatív pólust pedig a negatív kimeneti kapocshoz (fekete kapocs). Ha az ampermérő túllépi a névleges értéket, és az állandó áram jelző világít, az azt jelenti, hogy túlterhelt vagy rövidzárlatos. A terhelést be kell állítani a műszer helyreállításához. Normál.
Ha állandó áramforrásként használja, először forgassa el a szabályozó gombot az óramutató járásával megegyező irányba a maximumig, és ezzel egyidejűleg fordítsa el a szabályozó gombot az óramutató járásával ellentétes irányban a minimumra. Ezután csatlakoztassa a terhelést, majd állítsa az állandó áram beállító gombot az óramutató járásával megegyező irányba, hogy a kimeneti áram elérje a szükséges állandó áramértéket. Ekkor az állandó áram jelzőfénye (cc) világít.
5. Szabályozott tápegységként történő használat esetén a szabályozott áram beállító gombot az óramutató járásával megegyező irányban a maximumra kell állítani, és ekkor tetszőlegesen beállítható az áramkorlátozó védelmi pont. A beállítási mód a következő: kapcsolja be a tápegységet, csatlakoztassa a megfelelő változó terhelést, és állítsa be a terhelési ellenállást úgy, hogy a kimeneti áram egyenlő legyen az áramkorlátozó védelmi pont áramértékével. Ekkor állítsa be az állandóáram-beállító gombot úgy, hogy az állandó áramjelző kritikus állapotba kerüljön, majd állítsa be az árampotenciométert úgy, hogy az állandó áramjelző éppen kialudjon. Ekkor be van állítva az áramkorlátozó védelmi pont. A terhelés alkalmazásakor vagy a terhelés elindításakor a kimeneti feszültség nagymértékben csökken. Előfordulhat, hogy a gép áramkorlátozó állapotban dolgozik, vagy a terhelési áram meghaladja a gép által elviselhető maximális áramerősséget.
