A bilincs ampermérő szerkezeti elve Szorító ampermérő használata

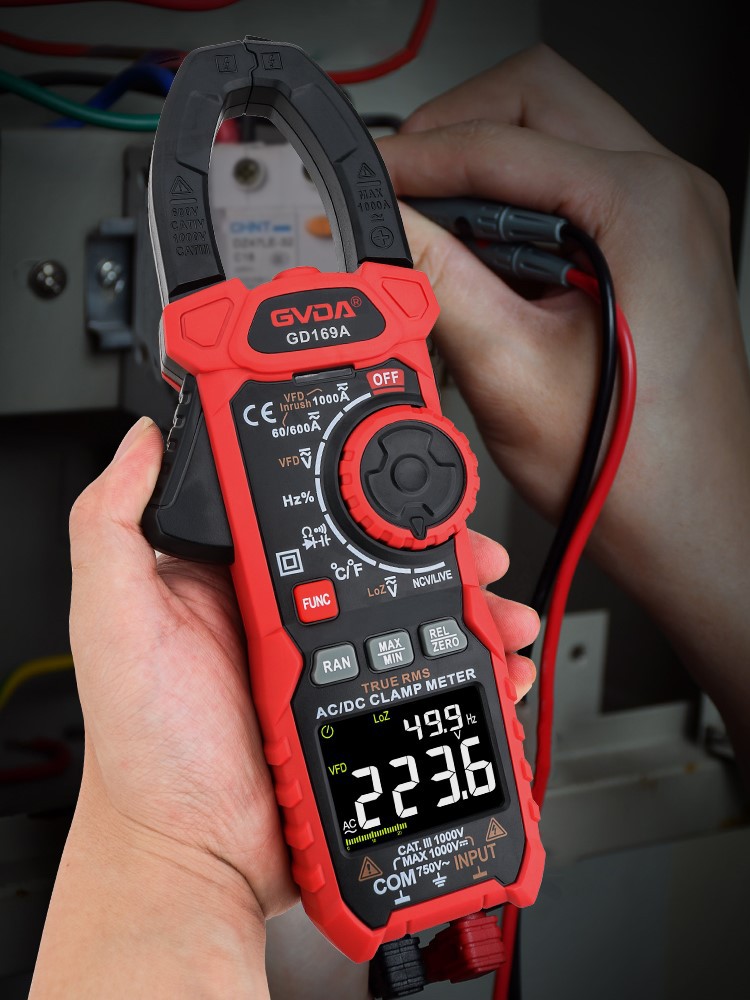

A bilincs ampermérő a villanyszerelők által általánosan használt hordozható műszerek egyike. Ez egy olyan műszer, amely az áramértéket úgy méri, hogy egy nyitható és záró mágneses áramkört helyez a mért áramot szállító vezetőre. Áramváltókból és ampermérőkből álló, könnyen használható, és közvetlenül meg tudja mérni a működő elektromos berendezések üzemi áramát anélkül, hogy megszakítaná a tápellátást és a vezetékeket, hogy időben megismerje a berendezés működési állapotát.
A bilincs ampermérő szerkezeti elve
A transzformátor vasmagja mozgatható nyílásba van kialakítva, és harapófogó alakú. A mozgatható rész a 6 fogantyúval van összekötve. A fogantyú szoros tartása esetén az áramváltó vasmagja kinyílik, és a mért 4-es levágás a pofákba helyezhető, és a levágás A vezeték a az áramváltó primer tekercsét. Amikor a pofák zárva vannak, az áramváltó vasmagján váltakozó mágneses fluxus halad át, és a transzformátor 5 szekunder tekercsében indukált áram keletkezik. Az ampermérő a szekunder tekercs mindkét végére csatlakozik, és a mutatója által jelzett áramérték arányos a leszorított leválasztó vezeték üzemi áramával, a mért áramérték pedig közvetlenül leolvasható a tárcsáról.
Szorító ampermérő használata
mérés előtt
Az első az, hogy helyesen válassza ki a bilincs ampermérőt a mért áram típusának és feszültségszintjének megfelelően, és a mért vezeték feszültségének alacsonyabbnak kell lennie, mint a bilincsmérő névleges feszültsége. A nagyfeszültségű vezeték áramának mérésekor a feszültségszintjének megfelelő nagyfeszültségű bilincs ampermérőt kell választani. A kisfeszültségű bilincs ampermérő csak kisfeszültségű rendszerben tudja mérni az áramerősséget, a nagyfeszültségű rendszerben nem.
A második a bilincs ampermérő megjelenésének helyes ellenőrzése használat előtt. Ügyeljen arra, hogy ellenőrizze, hogy a mérő szigetelési teljesítménye jó, a héj nem sérülhet-e meg, és a fogantyú tiszta és száraz-e. Ha a mutató nem nullán áll, végezze el a mechanikus nulla beállítást. A bilincs ampermérő pofáját szorosan össze kell kötni. Ha a mutató remeg, újra kinyithatja és bezárhatja a pofákat. Ha a remegés továbbra is fennáll, ellenőrizze alaposan, ügyeljen arra, hogy eltávolítsa a különféle szennyeződéseket és szennyeződéseket a pofákról, majd mérje meg.
Mivel a szorítóampermérő érintkezik a vizsgált vezetékkel, a szorítóampermérő nem tudja mérni a csupasz vezeték áramát. Nagyfeszültségű bilincsmérővel történő mérésnél azt két embernek kell kezelnie. A mérés során szigetelő kesztyűt kell viselni, szigetelő szőnyegen állva, és nem szabad más berendezéshez hozzáérni a rövidzárlat vagy a földelés elkerülése érdekében.
Méréskor
Az első az, hogy szorosan nyomja meg a kulcsot a pofák kinyitásához, helyezze a vizsgálandó vezetéket a pofák közepébe, majd lazítsa meg a kulcsot, hogy szorosan zárja a pofákat. Ha zaj van a pofák ízületi felületén, akkor azt ki kell nyitni és újra be kell zárni. Ha továbbra is zaj van, az ízületi felületet kezelni kell, hogy a leolvasás pontos legyen. Ezenkívül ne rögzítsen két vezetéket egyszerre. A leolvasás után nyissa ki a pofákat, húzza ki a mért vezetéket, és állítsa a sebességfokozatot a legnagyobb áramerősség fokozatba vagy a KI fokozatba.
Másodszor, ki kell választani a bilincs ampermérő megfelelő tartományát a mért áram nagyságának megfelelően. A kiválasztott tartománynak valamivel nagyobbnak kell lennie a mért áram értékénél. Ha nem becsülhető meg, a szorítóampermérő károsodásának elkerülése érdekében kezdje a mérést a maximális tartományból, és fokozatosan váltson fokozatot, amíg a tartomány megfelelő lesz. Szigorúan tilos a bilincs ampermérő fokozatának váltása a mérési folyamat során. Sebességváltáskor a mért vezetéket ki kell húzni a pofákból a fokozatváltás előtt.
5 ampernél kisebb áramerősség mérésénél a pontosabb leolvasás érdekében, ha a körülmények megengedik, a mért áramvezető vezetéket többször feltekerhetjük, majd mérésre a pofába helyezhetjük. Ekkor a vizsgált huzal aktuális áramértékének egyenlőnek kell lennie a mérő leolvasott értékével, osztva a pofákba helyezett huzaltekercsek számával.
Méréskor ügyeljen arra, hogy biztonságos távolságot tartson az egyes testrészek és a feltöltött test között. A kisfeszültségű rendszer biztonságos távolsága 0,1-0,3 méter. A nagyfeszültségű kábel egyes fázisainak áramának mérésekor a kábelvégek közötti távolságnak 300 mm-nél nagyobbnak kell lennie, és a szigetelésnek jónak kell lennie, és a mérést csak akkor lehet elvégezni, ha azt kényelmesnek tartják. Az óra időzítésének megfigyelésekor különös figyelmet kell fordítani a biztonságos távolság megtartására a fej és a feszültség alatt álló rész között. Az emberi test bármely része és az élő test közötti távolság nem lehet kisebb, mint a szorítómérő teljes hossza.
Kisfeszültségű olvadóbiztosítók vagy vízszintesen elhelyezett kisfeszültségű gyűjtősínek áramának mérésekor az egyes fázisok olvadóbiztosítékait vagy gyűjtősínjeit mérés előtt védeni és szigetelőanyaggal le kell választani, hogy elkerüljük a fázisközi rövidzárlatokat. A kábel egyik fázisának földelésekor szigorúan tilos olyan intézkedést tenni, amely megakadályozza a vezetékfej alacsony szigetelési szintje miatti földtörésrobbanást és a személyi biztonságot.
mérés után
A mérés befejezése után, ha a bilincs ampermérőjét egy közös magnetoelektromos rendszerű bilincsmérővel mérik, a kijelzett érték nagymértékben eltér a tényleges mérendő értéktől, vagy akár nincs is kijelzés. Ennek oka, hogy a magnetoelektromos rendszer A bilincsmérő feje a transzformátor szekunder tekercséhez van kötve, a mérőfej feszültsége pedig a szekunder tekercsből származik. Az elektromágneses indukció elve szerint a kölcsönös indukciós elektromotoros erő E2=4.44fWФm. A nyilvánosságból nem nehéz belátni, hogy a kölcsönös indukciós elektromotoros erő nagysága arányos a frekvenciával. Ha ezt a fajta bilincsmérőt használjuk a forgórész áramának mérésére, a forgórész alacsony frekvenciája miatt a mérőfejen kapott feszültség sokkal kisebb lesz, mint az azonos teljesítményfrekvenciás áram mérésekor (mivel ez a fajta mérő fej AC 50Hz teljesítményfrekvencia tervezésen alapul). Előfordul, hogy az áramerősség olyan kicsi, hogy a mérőfejben lévő egyenirányító elemet sem lehet bekapcsolni, ezért a szorítómérőn nincs jelzés, vagy a kijelzési érték nagyon eltér a tényleges értéktől.
