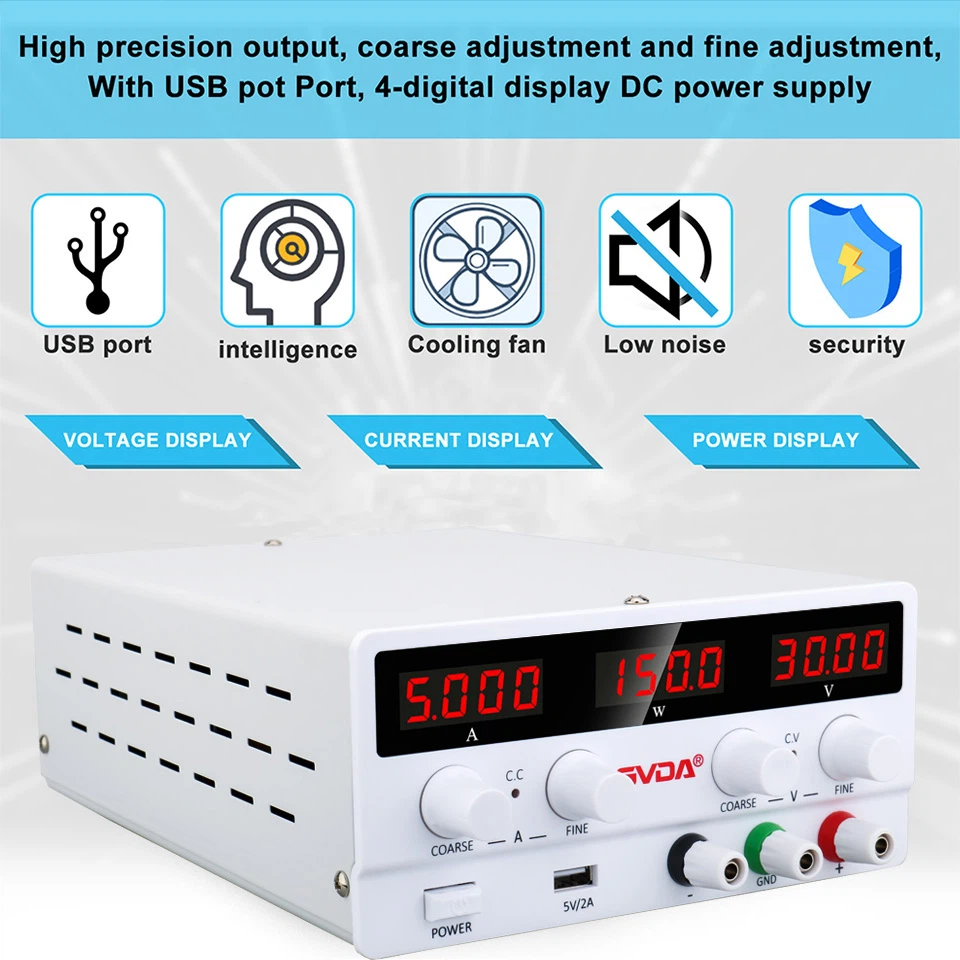

A nagyfrekvenciás tápegység elve
Fő áramkör
A váltakozó áramú hálózatról történő be- és kimenet teljes folyamata, beleértve:
1. Bemeneti szűrő: Feladata az elektromos hálózatban lévő zűrzavar kiszűrése, miközben a keletkező zűrzavar visszacsatolását is akadályozza a közcélú hálózat felé.
2. Egyenirányítás és szűrés: Az elektromos hálózat váltakozó áramának közvetlen egyenirányítása simább egyenárammá az átalakítás következő szintjéhez.
3. Inverzió: Az egyenirányított egyenáram átalakítása nagyfrekvenciás váltóárammá, amely a nagyfrekvenciás alapeleme. Minél nagyobb a frekvencia, annál kisebb a térfogat, a tömeg és a kimeneti teljesítmény aránya.
4. Kimenet egyenirányítás és szűrés: Stabil és megbízható egyenáramú tápellátást biztosít a terhelési követelményeknek megfelelően.
vezérlő áramkör
Egyrészt a kimeneti végről mintát vesznek a beállított szabványhoz képest, majd az invertert vezérlik, hogy frekvenciáját vagy impulzusszélességét változtassa a stabil kimenet elérése érdekében. Másrészt a tesztáramkör által szolgáltatott és a védelmi áramkör által azonosított információk alapján a vezérlőáramkörök különféle védelmi intézkedéseket biztosítanak az egész gép számára.
Érzékelő áramkör
Amellett, hogy a védelmi áramkörben különféle működési paramétereket biztosítanak, különféle kijelző műszeradatok is rendelkezésre állnak.
Kiegészítő tápegység
Minden egyes áramkörhöz különböző szükséges tápegységeket biztosítson. A kapcsolóvezérelt feszültségstabilizálás elve az, hogy a K kapcsoló bizonyos időközönként ismételten be- és kikapcsol. Amikor a K kapcsoló be van kapcsolva, az E bemeneti teljesítmény a K kapcsolón és a szűrőkörön keresztül jut az RL terheléshez. A teljes bekapcsolási periódus alatt az E teljesítmény szolgáltat energiát a terhelésnek; Amikor a K kapcsolót leválasztják, az E bemeneti teljesítmény megszakítja az energiaellátást. Látható, hogy a bemeneti tápegység szakaszosan szolgáltat energiát a terhelésnek. Ahhoz, hogy a terhelés folyamatos energiaellátást kapjon, a kapcsolóüzemű tápegységnek rendelkeznie kell olyan energiatárolóval, amely a kapcsoló bekapcsolásakor tárolja az energia egy részét, majd a kapcsoló kikapcsolásakor leadja a terhelésnek. Az ábrán az L tekercsből, C2 kondenzátorból és D diódából álló áramkör rendelkezik ezzel a funkcióval. Az L induktivitás energia tárolására szolgál. Amikor a kapcsolót leválasztják, az L tekercsben tárolt energia a D diódán keresztül a terhelésre kerül, így a terhelés folyamatos és stabil energiát nyer. Mivel a D dióda folyamatosan tartja a terhelési áramot, folyamatos diódának nevezzük. Az AB közötti átlagos EAB feszültség a következő egyenlettel ábrázolható: EAB=TON/T * E, ahol TON az egyes kapcsolók bekapcsolásának ideje, T pedig a kapcsoló be/ki működési ciklusa ( azaz a TON bekapcsolási idő és a TOFF kikapcsolási idő összege). Az egyenletből látható, hogy a bekapcsolási idő és a munkaciklus arányának változtatása az AB közötti átlagos feszültséget is megváltoztatja. Ezért a TON és T arányának a terhelés és a bemeneti feszültség változásával történő automatikus beállításával a V0 kimeneti feszültség változatlan maradhat. A bekapcsolási idő TON és a munkaciklus arányának megváltoztatása, más néven az impulzus munkaciklusának megváltoztatása, az úgynevezett "Time Ratio Control" (TRC) módszer.
