A multiméteres be-kikapcsoló berendezések elve és követelményei

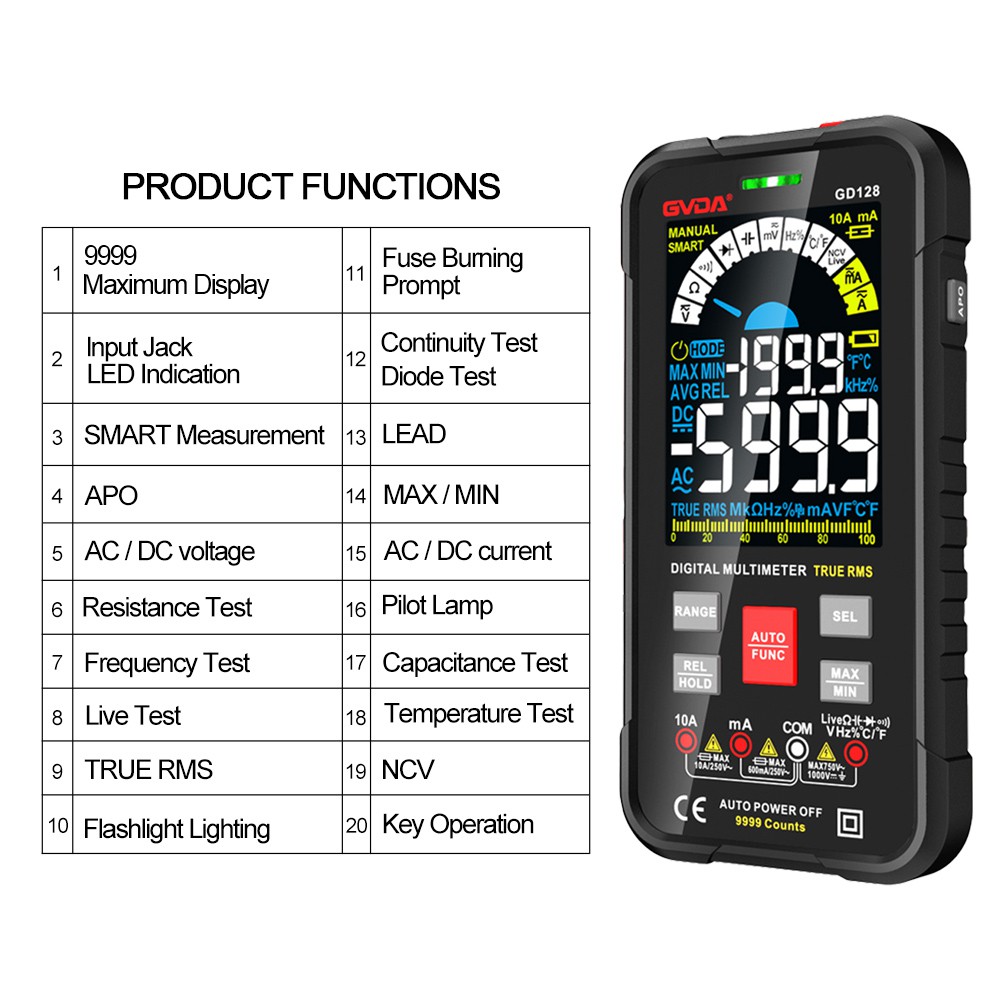

Szinte minden multiméter rendelkezik be- és kikapcsolt mérési móddal, amellyel megállapítható, hogy egy vonal be van-e kapcsolva (zárlat). Jellemzően hangjelzőt és LED-lámpát alkalmaznak. Ha az áramkör össze van kötve, akkor vagy a berregő vagy a LED lámpa bekapcsol. A multiméter be/ki fokozatát az ábrán a piros mezőben lévő jel jelzi.
Az on-off fokozat elve
A belső áramkör akkor aktiválódik, amikor a multiméter be-ki állásba van állítva. A fekete mérővezeték a belső akkumulátor negatív pólusához, a pozitív pólus egy kis ellenállású ellenálláshoz, az ellenállás másik vége pedig a piros mérővezetékhez csatlakozik. Az ellenállás biztosítja a trigger jelet a belső csipogó áramkörnek. Magas a feszültség a mérőműszer belsejében a trigger ellenálláson, ha a két mérővezeték rövidre zárva van, vagy az ellenállásuk kicsi, ami a sípolást idézi elő. Ha a két mérővezeték közötti ellenállás nagy, akkor a mérővezeték megosztott feszültsége A sorosan kapcsolt belső trigger ellenállás nagyon kicsi, és a hangjelzés nem indítható.
Ki-be hajtómű szabvány
Az általános meghatározás szerint a vezetőképesség 80 ohm vagy kevesebb; egyébként ez nem vezetőképesség. Más szavakkal, csatlakoztassa a multiméter piros és fekete tesztvezetékeit a vonal két végéhez. A multiméter hangot ad ki, és azt hiszi, hogy a vonal vezet, ha az ellenállás kisebb, mint 80 ohm.
