éjjellátó technológia
Amikor az éjjellátó készülékekről van szó, a legtöbb embernek a képjavító technológia jut eszébe. Valójában a képjavító rendszereket általában éjjellátó eszközöknek (NVD) nevezik. Az NVD belsejében egy képerősítő cső található, amely rögzíti és felerősíti az infravörös és látható fényt. Így működik a képjavító rendszer:
Az objektívnek nevezett hagyományos lencse rögzíti a környezeti fényt és néhány közeli infravörös sugarat.
Az összegyűjtött fény a képerősítő csőbe kerül. A legtöbb NVD-ben a képerősítő cső tápellátási rendszere két N-Cell vagy "AA" elemről nyeri az energiát. A cső körülbelül 5000 voltos nagyfeszültséget ad a képcső-szerelvényre.
A képerősítő csőben van egy fotokatód, amely a fotonokat elektronokká alakítja.
Amikor az elektronok áthaladnak a csövön, a csőben lévő atomok hasonló elektronokat szabadítanak fel, amelyek száma az eredeti elektronszám szorozva egy tényezővel (körülbelül több ezerszeres), ami a cső belsejében található mikrocsatorna lemez (MCP) segítségével tehető meg. cső. Munka. A mikrocsatornás lemez egy apró üvegkorong, amelyen belül több millió apró pórus (mikrocsatorna) található, és száloptikai technológiával készültek. A mikrocsatornás lemez vákuumban van, a tányér mindkét oldalára fémelektródák vannak felszerelve. Mindegyik mikrocsatorna szélessége körülbelül 45-ször nagyobb, és úgy működik, mint egy elektronikus erősítő.
Amikor a fotokatód elektronjai a mikrocsatorna-lemez első elektródájába ütköznek, az elektronok az üveg mikrocsatornán keresztül a két elektróda között 5,{1}} voltos nagyfeszültséggel felgyorsulnak. Ahogy az elektronok áthaladnak a mikrocsatornán, a csatornában több ezer elektron szabadul fel, ezt a folyamatot lépcsőzetes másodlagos emissziónak nevezik. Röviden, az őselektronok a mikrocsatorna oldalaiba ütköznek, és a gerjesztett atomok több elektront szabadítanak fel. Ezek az új elektronok más atomokat is eltalálnak, láncreakciót hozva létre, amelynek eredményeként egy maroknyi elektron lép be a mikrocsatornába, és ezrek hagyják el a mikrocsatornát. Érdekes jelenség, hogy az MCP mikrocsatornáinak enyhe dőlésszöge van (körülbelül 5-8 fok), ami nemcsak elektronütközés előidézésére szolgál, hanem csökkenti az ionvisszacsatolást és a foszforrétegből érkező optikai visszacsatolást is. Kimenet.
Az éjjellátó képek hátborzongató zöld fényükről nevezetesek.

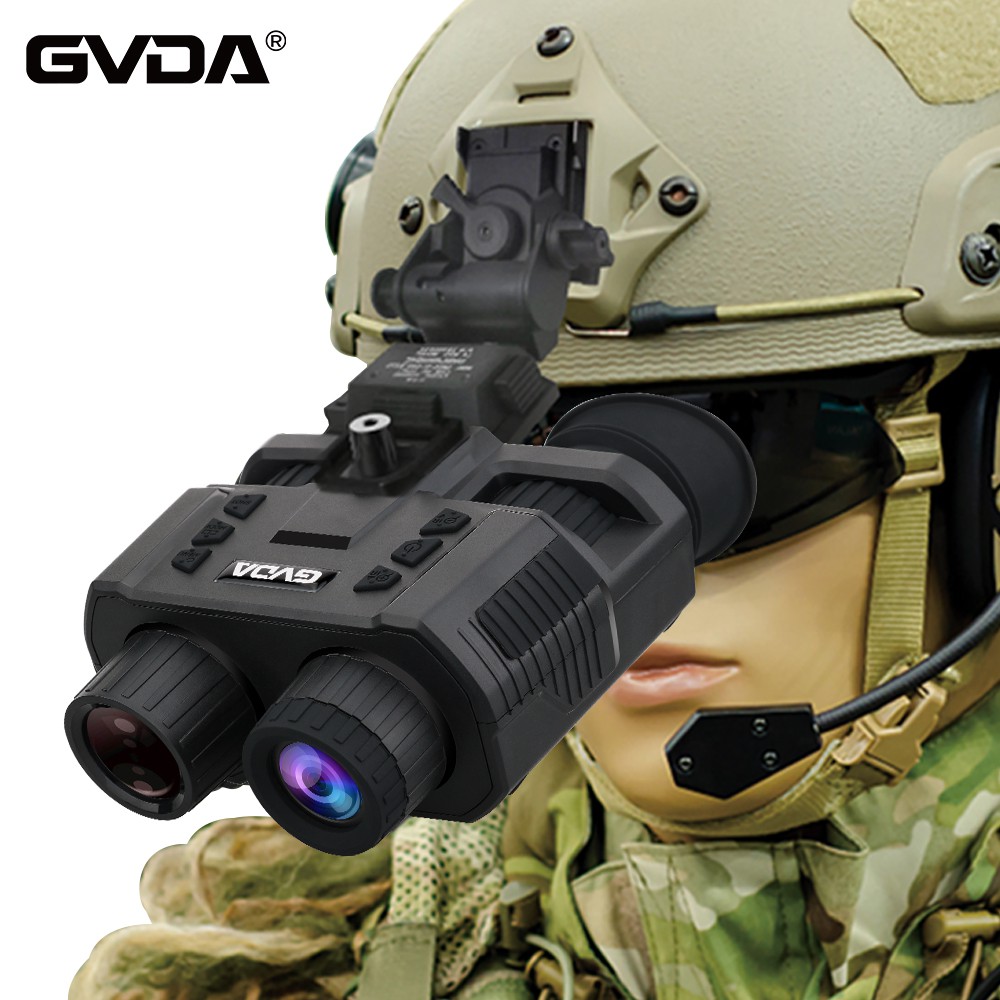

éjjellátó szemüveg
éjjellátó szemüveg
A képerősítő cső végén az elektronok egy foszforral bevont képernyőhöz ütköznek. Az elektronok a mikrocsatornán áthaladva megtartják relatív helyzetüket, ami jó képet biztosít, mivel az elektronok ugyanúgy vannak elrendezve, mint a fotonok. Az ezen elektronok által szállított energia hatására a foszfor gerjesztett állapotba kerül, és fotonokat bocsát ki. Ezek a fényporok zöld képet hoznak létre a képernyőn, ami az éjjellátó szemüvegek jellemzőjévé vált. Egy másik, szemlencséknek nevezett lencsepáron keresztül a zöld foszforeszkáló kép figyelhető meg, és a szemlencsével a kép nagyítására vagy a fókusz beállítására használható. Az NVD-k csatlakoztathatók elektronikus megjelenítő eszközökhöz, például monitorokhoz, vagy közvetlenül a szemlencséken keresztül is megfigyelhetők a képek.
