Multiméter háromszintű cső jó vagy rossz mérésére
Nagyon egyszerű multiméterrel eldönteni, hogy a trióda jó vagy rossz. Példaként vesszük a digitális multimétert az ítélkezési módszer bevezetésére (a mutatós multiméter túl régi és egyfunkciós, és ma már az afrikai elektronikai szerelmesek sem hajlandók használni).
Először beszéljünk a trióda belső ekvivalens áramköréről. Ahogy az ábrán is látható, az ábra bal oldalán az NPN típusú trióda, a jobb oldalon pedig az NPN típusú trióda ekvivalens áramköre látható. Látható, hogy egy NPN tranzisztornál a be átmenet (a csőalap b és az e emitter közötti PN átmenet) és a bc átmenet (a csőalap b és a c kollektor közötti PN átmenet) két diódával egyenértékű. csatlakozik az anódhoz. Hasonlóképpen, az ábra jobb oldalán található PNP tranzisztor ekvivalens lehet két egymással összekapcsolt diódával.
A fenti elemzésből látható, hogy annak megítéléséhez, hogy a trióda jó vagy rossz, csak a digitális multiméter diódablokkját kell használni a be és bc átmenet minőségének mérésére.

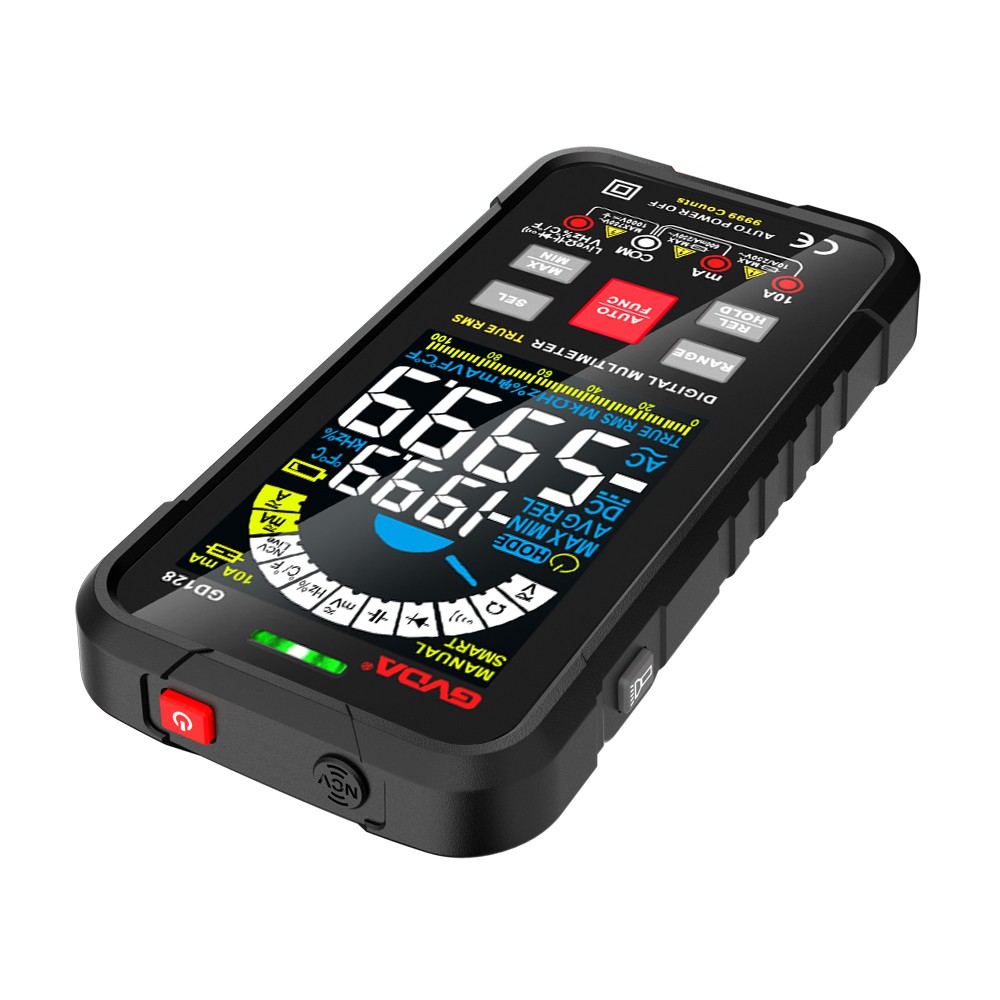

Itt az általánosan használt NPN szilícium triódát vesszük példaként (germánium triódát ma már szinte nem használnak), méréskor fordítsuk a digitális multimétert a diódablokkra (lásd a képet), érintsük meg a trióda b pólusát a pirossal. a multiméter tollal, majd fekete mérőzsinórral érintse meg a trióda e és c pólusát. Ekkor a multiméter által kijelzett érték a PN átmenet előremenő feszültségesése, értéke általában ".500-.700" között van. A b pólus és a piros teszttoll érintkezik a trióda e és c pólusával. Ekkor a multiméter által kijelzett érték a PN átmenet fordított feszültségesése, a kijelzett értékek pedig mind "1", így a trióda alapvetően jónak mondható.
Ha méréskor egy adott csomópont leolvasása ".000", vagy az előre és hátrafelé irányuló nyomásesés egyaránt "1", akkor a cső csatlakozása megsérül, és a cső nem használható.
Egy jó trióda érdekében a multiméter diódablokkjával mérje meg a feszültségesést a ce pólusai között. Az előremenő feszültségeséstől vagy a fordított feszültségeséstől függetlenül a multiméter leolvasásának „1”-et kell mutatnia. Ha a leolvasott érték ".000 "-ként jelenik meg, akkor a cső elromlott, rossz, és nem használható. Ha egy bizonyos érték jelenik meg, az azt jelenti, hogy a cső Iceo penetrációs árama viszonylag nagy. Bár használható, de a működési stabilitása gyenge, ezért nem ajánlott használni.
