Az elektromos forrasztópáka hegesztési technológiájának elsajátítása
Az itt említett hegesztési technológia az elektronikus áramkörök gyártásában általánosan használt fémvezetők és forraszanyag közötti fúzióra vonatkozik. A forrasztóanyag ólom-ón ötvözet, amelynek olvadáspontja körülbelül 183 fok. A piacon kapható forrasztóanyagból gyakran csíkokat vagy filamenteket készítenek, és egyes forraszanyagok gyantát is tartalmaznak, így kényelmesebb a használata.

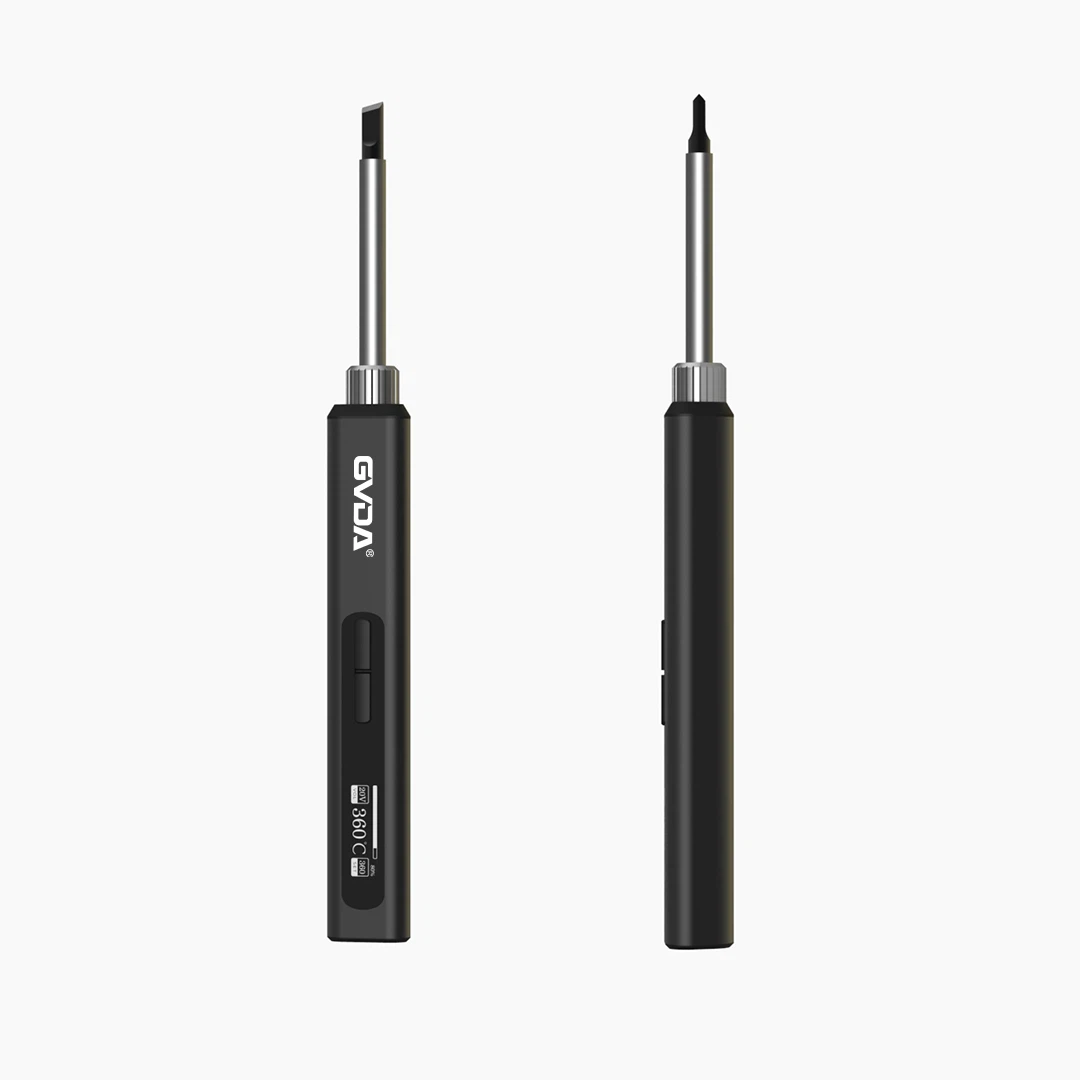

1. Elektromos forrasztópáka tartásának módja
Az elektromos forrasztópáka megfogására általában két módszer létezik: toll- és ökölfogantyú.
(1) Fogástechnika. Alkalmas könnyű forrasztópákákhoz, például 30 W-os belső fűtéshez. Forrasztópákafeje egyenes, fejvége ferde vagy kúpos formára van reszelve, kisméretű forrasztólapok hegesztésére alkalmas.
(2) Ökölfogástechnika. Alkalmas nagy teljesítményű forrasztópákákhoz, az elektronikai gyártásban általában nem használunk nagy teljesítményű forrasztópákat (itt nem mutatjuk be).
2. Számos módszer vezetékek forrasztására nyomtatott áramköri lapokon.
A nyomtatott áramköri lapok két típusra oszthatók: egyoldalas és kétoldalas. A rajta lévő átmenő lyukak általában nem fémek, de az áramköri lapra hegesztett alkatrészek biztonságosabbá és megbízhatóbbá tétele érdekében az elektronikai termékek nyomtatott áramköri lapjain található átmenő lyukak többsége ma már fémezett. A hegesztési módszer egy normál egylapra vezet:
(1) Egyenes nyírófej. Az ólomhuzal közvetlenül áthalad az átmenő furaton, és a hegesztés során megfelelő mennyiségű olvadt forrasztóanyag egyenletesen körbeveszi a forrasztópárna felett, hogy kúpos formát hozzon létre. Miután lehűlt és megszilárdul, a felesleges ólomhuzalt levágják. (A konkrét módszerek a táblán találhatók)
(2) Közvetlenül temesse el a fejét. Az átmenő lyukon keresztüli vezeték csak megfelelő hosszúságú, és az olvadt forrasztóanyag betemeti az ólomfejet a forrasztási kötés belsejébe. Ez a fajta forrasztókötés hasonlít a félgömb alakúra, és bár szép, különös figyelmet kell fordítani a hamis forrasztás megelőzésére.
3. A rossz hegesztés megelőzése
A hegesztési technológia olyan alapvető készség, amelyet a rádiózás szerelmeseinek el kell sajátítaniuk, és több gyakorlást igényel a jártassághoz.
1. A megfelelő forrasztóhuzal kiválasztásához alacsony olvadáspontú ponthegesztőhuzalt kell használni az elektronikus alkatrészek hegesztéséhez.
2. Folyasztószerként oldjunk fel 25 tömegszázalék gyantát 75 tömegszázalék alkoholban.
3. Az elektromos forrasztópáka használata előtt ónt kell felhordani. A konkrét módszer az, hogy felmelegítjük a forrasztópákát, és amikor már csak meg tudja olvasztani a forrasztóbádogot, akkor folyasztószert viszünk fel, majd egyenletesen vigyük fel a forrasztópálcát a forrasztópákafejre, hogy a forrasztópákafej egyenletesen tudjon megenni egy réteg ónt.
4. Hegesztési mód: Finom csiszolópapírral csiszolja le az alkatrészek párnáját és csapjait, és vigyen fel forrasztófolyasztószert. Mártson be megfelelő mennyiségű forrasztóanyagot egy forrasztópáka hegyével, érintse meg a forrasztókötést, és várja meg, amíg a forrasztókötésen lévő összes forrasztóanyag megolvad, és bemeríti az alkatrész vezetékfejét. Óvatosan emelje fel a forrasztópáka hegyét az alkatrész csapja mentén, hogy elhagyja a forrasztókötést.
5. A hegesztési idő ne legyen túl hosszú, különben könnyen megéghetnek az alkatrészek. Ha szükséges, csipesszel lehet rögzíteni a csapokat a hő elvezetése érdekében.
6. A forrasztási kötésnek szinuszos csúcs alakúnak kell lennie, a felületnek pedig fényesnek és simanak, Wuxi sorjával és mérsékelt óntartalommal kell rendelkeznie.
7. A hegesztés után az áramköri lapon lévő visszamaradt forrasztófolyasztószert alkohollal meg kell tisztítani, hogy a szénsavas folyasztószer ne befolyásolja az áramkör normál működését.
8. Az integrált áramkört utoljára kell forrasztani, és a forrasztópákát az áramszünet után megbízhatóan földelni vagy maradékhő felhasználásával hegeszteni. Alternatív megoldásként használjon az integrált áramkörök számára dedikált aljzatot, és forrassza le az aljzatot az integrált áramkör csatlakoztatása előtt.
9. Az elektromos forrasztópákát a forrasztópáka tartóra kell helyezni.
