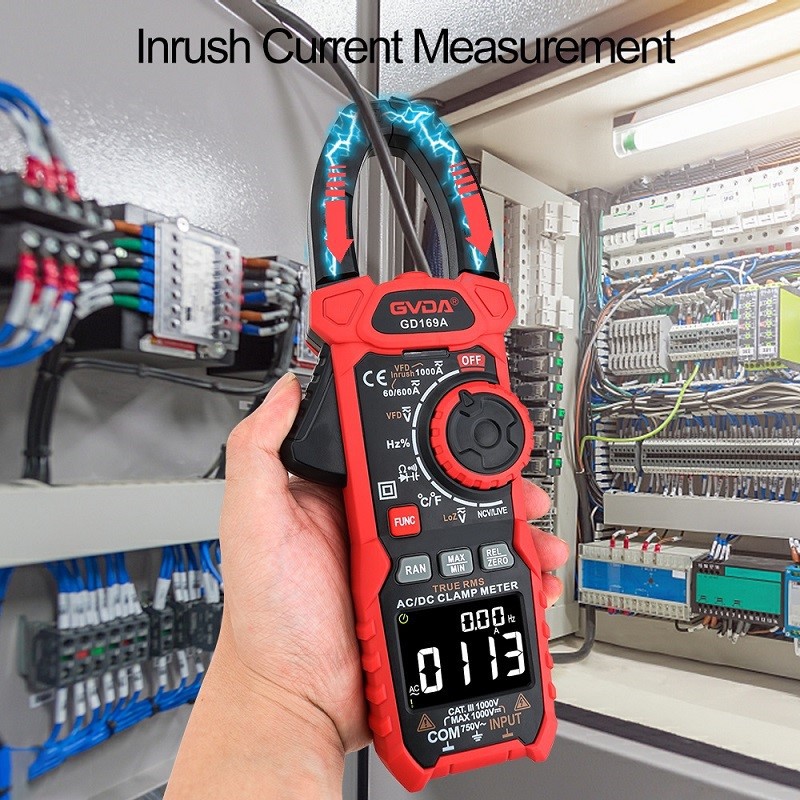

Használati utasítás a bilincsmérőhöz
1. Használat előtt figyelmesen olvassa el a használati útmutatót, hogy megtudja, AC vagy AC/DC kettős felhasználású.
2. A vizsgált áramkör feszültsége nem haladhatja meg a bilincsmérőn jelzett értéket, ellenkező esetben könnyen földelési balesetet vagy áramütésveszélyt okozhat.
3. Egyszerre csak egy fázisvezeték áramerőssége mérhető, és a vizsgálandó vezetéket a szorítóablak közepére kell helyezni, többfázisú vezetékeket nem lehet az ablakba befogni méréshez.
4. A bilincsmérővel történő mérés előtt először meg kell becsülni a mért áram nagyságát, majd eldönteni, hogy melyik tartományt használja. Ha lehetetlen megbecsülni, először használhatja a legnagyobb tartományfájlt, majd módosíthatja azt egy kisebbre a pontos leolvasás érdekében. A kisáramú sebességváltót nem lehet nagy áramok mérésére használni. a mérő károsodásának elkerülése érdekében.
5. A pofákat a mérés során szorosan zárni kell. Ha a zárás után zaj hallható, kinyithatja a pofákat, és megismételheti. Ha a zaj továbbra sem szüntethető meg, ellenőrizze, hogy a mágneses áramkör csatlakozási felületei simaak-e, és ha por van, törölje le őket.
6. Maga a bilincs ampermérő alacsony pontossága miatt kis áramok mérésénél a következő módszer alkalmazható: először többször tekerje fel a vizsgált áramkör vezetékét, majd helyezze be mérésre a szorító mérő pofájába. Ekkor a bilincsmérő által jelzett áramérték nem a ténylegesen mért érték. A tényleges áramerősségnek a bilincsmérő leolvasott értékének kell lennie, osztva a vezeték meneteinek számával.
7. Amikor a bilincsmérő mér, a közeli vezetékek árama is hatással lesz rá, ezért a háromfázisú vezetékek egyenlő helyzetére is figyelni kell.
8. Az áramütés elkerülése érdekében karbantartás közben ne működtessen árammal.
Mit jelent a valódi RMS a HVAC számára
Vegye figyelembe a komplex HVAC és hűtési rendszerek összes problémáját. Természetesen nem csak számtalan elektromos és mechanikai probléma van, hanem a vezérlési rendszer, a levegőellátás egyensúlyi problémái, a kompresszor teljesítménye és a hűtőfolyadék hőmérséklete és nyomása, a túlhevülés, a túlhűtés és a légmozgás is, amelyek alapvető fontosságúak a légkondicionáló és a hűtési teljesítmény szempontjából. finom egyensúly és sok más kérdés között. Most nézzük meg, hogy ezek közül a problémák közül hány nemlineáris terhelést tartalmaz. Lényegében minden olyan vezérlő vagy rendszer, amely félvezetőket tartalmaz a teljesítményrészben, nemlineáris terhelésnek tekinthető. Gyakran a HVAC-berendezések hibáinak elhárításakor Gyakran előfordul, hogy a HVAC-berendezések meghibásodásának vagy elektromos problémák okozta bosszantó kioldásának elhárításakor az első ösztöne az, hogy a kapcsolótáblán kioldott vagy túlterhelt megszakítóra számítson. Ha azonban nem lineáris terhelés van az áramkörön, valódi effektív mérőeszközre van szükség a valódi terhelési áram biztonságos méréséhez, hogy meghatározzuk, mi a probléma: Az áramkör hibásan működik? Túlterhelt az áramkör? Probléma van magával a terheléssel?
