A digitális kijelzős teszttoll használata és a vezeték rövidzárlatának észlelésének módja
Egy digitális kijelzős elektromos toll használata:
1. A gomb leírása: (Egy gomb) KÖZVETLEN, közvetlen mérési gomb (távol az LCD-képernyőtől), vagyis ha adagolófejet használ a vonal közvetlen megérintéséhez, nyomja meg ezt a gombot; (B gomb) INDUKTÁNS, indukciós mérő gomb (távol az LCD képernyőtől) közel a képernyőhöz), vagyis ha a bitérzékelővel érintkezik a vonallal, nyomja meg ezt a gombot. Megjegyzés: Függetlenül attól, hogy hogyan nyomtat az elektromos tollal, vegye figyelembe, hogy az LCD-képernyőtől távolabbi a közvetlen mérési kulcs; ami közelebb van az LCD-hez, az az érzékelő gomb!
2. Ez az elektromos teszttoll alkalmas a 12-250v AC és DC közvetlen érzékelésére, valamint a semleges vezeték, a fázisvezeték és a váltakozó áram töréspontjának közvetett kimutatására. Az elhalt vezetékek folytonosságát is mérheti.
3. Közvetlen észlelés
a. Az utolsó szám a mért feszültségérték;
b. Ha a magas vágási érték kisebb, mint 70 százalék, a mélyvágási érték jelenik meg;
c. Egyenáram mérésekor érintse meg a másik pólust a kezével;
4. Közvetett érzékelés: nyomja meg és tartsa lenyomva a B gombot, helyezze az adagolófejet a tápkábel közelébe, ha a tápkábel fel van töltve, a digitális kijelző toll kijelzőjén megjelenik a nagyfeszültség szimbólum

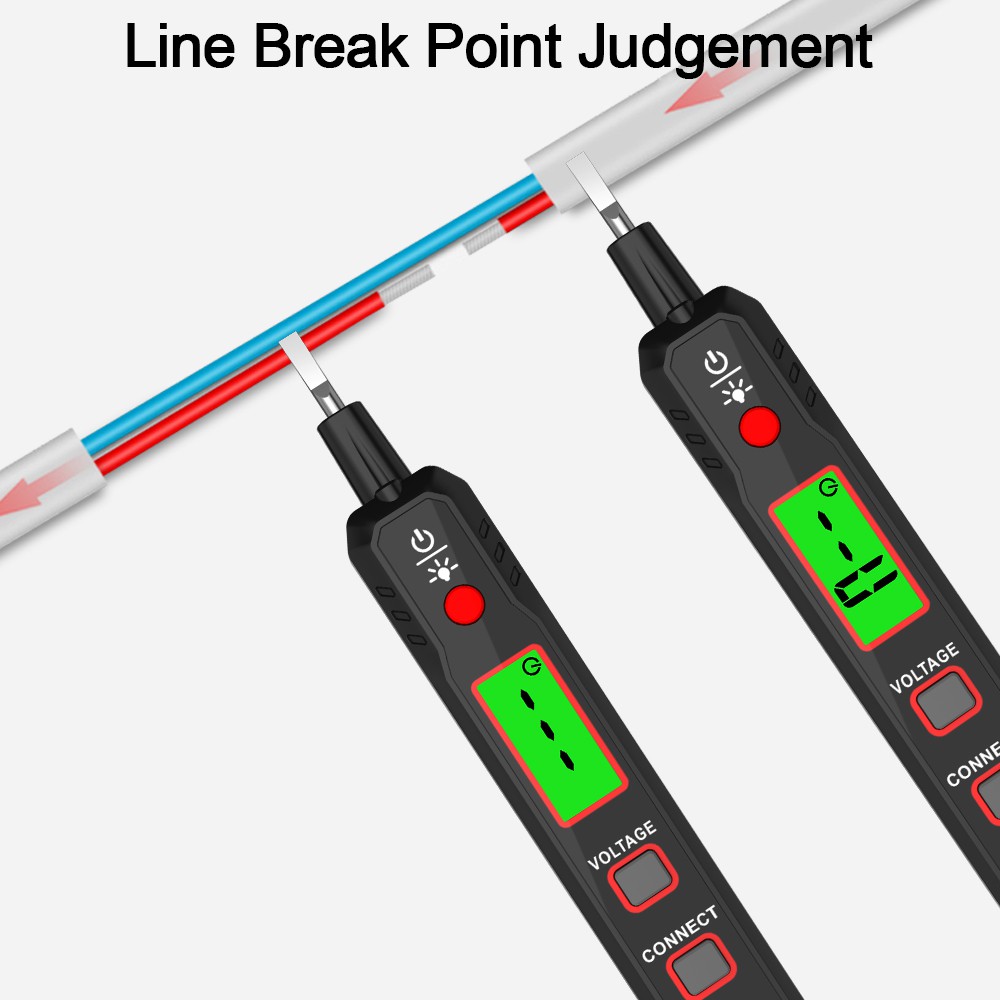

5. Töréspont érzékelés: tartsa lenyomva a B gombot és haladjon hosszirányban a vezeték mentén, ahol a kijelzőablakban nincs kijelzés, az a töréspont;
Másodszor, közvetlenül érzékeli, hogy a vezeték nincs-e rövidre zárva
Van egy gomb a töréspont mérésére. Vezetéknél az egyik kezével megfoghatja a vezetéknek ezt a végét, másik kezével megérintheti a töréspontmérés gyorsbillentyűjét az ujjával, a vezeték másik végét pedig az elektromos toll hegyével. Ha az elektromos toll piros lámpája világít, az azt jelenti, hogy a vezeték be van kötve, ha pedig nem világít, azt jelenti, hogy le van választva. Mérje meg a teljesítményt, ha nincsenek töréspontok. Az elektromos tollal lehetetlen megítélni a vezeték folytonosságát.
Három, feszültség kijelzés: a fenti kijelző: 12 24 36 110 220v. Ha ráteszi a tűzvezetékre, akkor 220-at, ha pedig nulla vezetéket, akkor általában 16 vagy 24 V-ot!
Négy után a semleges vonal megszakad, amikor a tápegység nulla vonalát (a töréspont elülső végét) elektromos tollal megmérjük, a neon izzó nem világít, a digitális kijelző tollan az elektromosság szimbóluma jelenik meg. . Amikor az elektromos tollat a töréspont hátulsó részének mérésére használják, a neonizzó normálisan világít. A digitális kijelző toll 220 voltot mutat.
Öt, kéteres vezetékes rövidzárlat keresés: csatlakoztassa a tápegységet, használja a digitális kijelzős elektromos tollat a közvetett mérési kereséshez, ha nem sikerül kideríteni, előfordulhat, hogy a töréspont a nullavonalon van, fordítsa meg a dugja be a nulla és a feszültség alatti vezetékek felcseréléséhez, majd mérje meg.
hat, a teszttoll általában 12V24V48V110V220V380V értéket mutat, de a tényleges leolvasás a digitális kijelzős mérőműszer maximális értékétől, azaz a megjelenített adatok. Például, ha 12V-ot, 36V-ot jelenít meg, akkor a mért feszültség hozzávetőleges értéke 36V; Feszültség, azaz egyfázisú feszültség, a névleges érték 220 V, a semleges vezeték feszültsége; általában a semleges vezeték feszültségeként ismert, kiegyensúlyozott állapotban 0 V; a földvezeték, ahogy a neve is sugallja, közvetlenül földelt, 0V; A végső tényleges mérés adatai azt mutatják, hogy a feszültség alatt álló vezeték általában 210-230 között van, a nulla vezeték általában 0-24 V-on belül van, mert általában kiegyensúlyozatlan a terhelés, és a földelő vezetéknek 0 V-nak kell lennie, ellenkező esetben minden bizonnyal áramütést kap (általában a héjhoz van kötve, és védővonalnak hívják).
