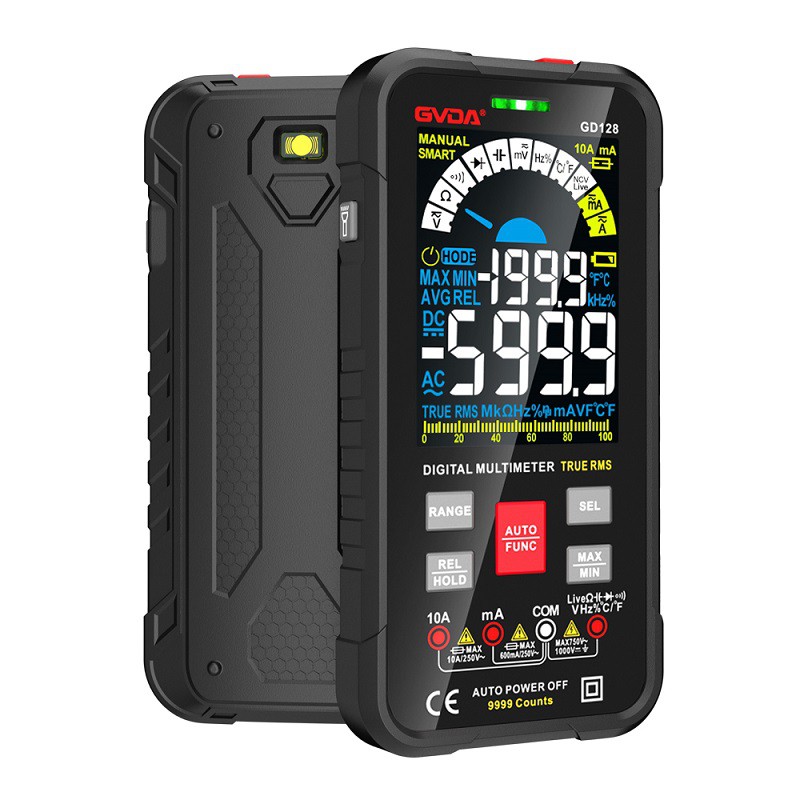

Hogyan használjunk multimétert annak mérésére, hogy az alkatrészek jók vagy rosszak, és hogy az áramkör megfelelően működik-e
Multiméterrel mérje meg, hogy az alkatrészek jók vagy rosszak, és hogy az áramkör megfelelően működik-e, amely online mérésre és offline mérésre osztható.
1. Offline mérés
A munkakörrel való bármilyen kapcsolat nélkül az alkatrészek mérése önmagában offline mérés. Íme néhány típus röviden:
1. Az induktivitás, mint például az 1W-500W teljesítményű transzformátor 220 V-os vége, az egyenáramú ellenállás általában néhány KΩ-tíz Ω között van, és minél nagyobb a watt, annál kisebb az ellenállás. Az elektromágneses relé tekercsellenállása általában ezen a tartományon belül van; emellett a kapcsolóüzemű tápegységben használt transzformátor egyenáramú ellenállása viszonylag alacsony, általában néhány tized és tíz Ω között van. Minél nagyobb a teljesítmény és a frekvencia, annál kisebb a DC ellenállás. A kis kész induktorok egyenáramú ellenállása is ebbe a tartományba esik.
Az induktivitásmérésben van egy közös jellemző, hogy a vizsgálati eredmények ugyanazok, függetlenül attól, hogy pozitív mérésről, fordított mérésről van szó, vagy a mutatómérő vagy digitális mérő bármely fokozatáról van szó.
2. Félvezető eszközök mérése: diódák mérésénél az előremenő ellenállás általában néhány Ω és több száz Ω között van, és a vizsgálati eredmények eltérőek lesznek különböző mérőműszerek és különböző fokozatok esetén. A fordított ellenállás nagyon nagy, általában néhány megabájt és ∞ között van, de a germánium cső kisebb, általában több száz KΩ felett. Ha Rx10K mutatómérőt használ a 9v-nál alacsonyabb stabilizált feszültségű dióda mérésére, akkor az előre és hátrafelé ellenállás nagyon alacsony lesz, ami normális jelenség. Az NPN vagy PNP tranzisztorok mérésekor a b, c és e két egymással összekapcsolt diódaként értelmezhető, és a fenti módszerrel mérhető. A triódához speciális fogaskerékkel ellátott mérő esetén ezt a sebességváltót használhatja közvetlen mérésre.
3. Kapacitás mérése
Digitális mérő esetén közvetlenül mérhető egy kapacitásfájllal. Ha mutatómérőről van szó, használja az Rx1 vagy Rⅹ10 fájlt a 100 μF feletti kapacitás mérésére, az Rx1K vagy Rx10K fájlt pedig a 100 μF alatti kapacitás mérésére. Jobb a mutató kilengése után visszatérni az eredeti ponthoz (minél nagyobb a kapacitás, annál nagyobb a kilengés), ellenkező esetben szivárgás van, vagy cserélje ki a mérővezetékeket az újbóli tesztelésre, mert az elektrolit kondenzátor szivárgása megnő, ha megfordítja. feszültséget alkalmaznak. Az áramkörből most eltávolított kondenzátor esetében a kisütés után meg kell mérni, hogy elkerüljük a multiméter károsodását.
4. Durva teszt integrált áramkör
Kellene egy jó IC referenciaként. Bármely két érintkező előremenő és hátrameneti ellenállása esetén összehasonlításra kerül sor. Ha egy adott érintkező közötti ellenállásérték egészen más, mint egy jó integrált áramköré, akkor előzetesen megállapítható, hogy az integrált áramkör sérült.
2. On-line mérés
Az online mérés az élő méréshez tartozik. Ehhez először meg kell értenie, hogy mi a mért pont normál feszültsége vagy árama. Feszültségméréskor a legjobb, ha nagy belső ellenállású digitális mérőműszert használunk, hogy csökkentsük a vizsgált áramkör működési állapotára gyakorolt hatást, különben a tesztadatok megbízhatósága jelentősen csökken. Az online feszültségmérés fontos eszköz annak megítélésére, hogy egy áramkör vagy alkatrész jó vagy rossz.
Az áramerősség mérésekor először kapcsolja le a mérendő pontot, amikor a tápfeszültség ki van kapcsolva, csatlakoztassa sorba a multimétert, és állítsa a fokozatot valamivel nagyobb helyzetbe, mint a mérendő pont árama, majd kapcsolja be a tápfeszültséget teszt.
Végül egy emlékeztető, ha az áramkör feszültsége meghaladja a 36 V-ot az online mérés során, ügyeljen a személyes biztonságra. Ezenkívül ügyelni kell a teszttoll pontos indítására is, és ne okozzon rövidzárlatot a vizsgált áramkörben.
