Hogyan használjunk multimétert a váltakozó áramú tápfeszültség éles és nulla vezetékeinek megkülönböztetésére?
A legegyszerűbb és legközvetlenebb módja annak, hogy különbséget tegyen a nulla vezeték és a feszültség alatt lévő vezeték között, ha teszttollat használjon a teszteléshez. A villanyszerelő szemeként az elektroszkóp toll nemcsak könnyen kezelhető, hanem biztonságos és megbízható is. Elektromos teszttoll hiányában multiméterrel is meg tudjuk különböztetni a semleges vonalat és az éles vonalat. A konkrét működési mód a következő:
Egy méteres tollas vizsgálati módszer

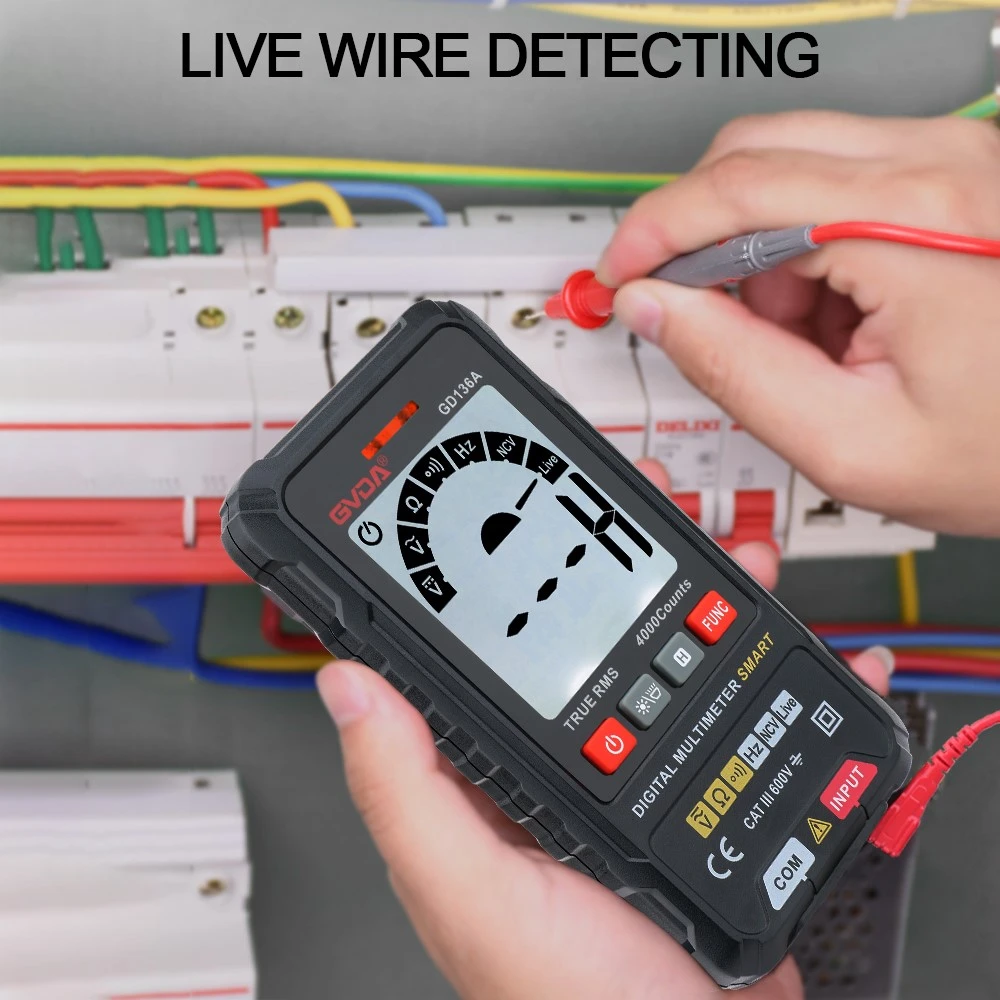

Állítsa a mutató multiméter (digitális mérő) tárcsáját 500 V váltakozó feszültségre. Fogja meg jobb kezével a piros teszttoll szigetelő végét, és helyezze a teszttoll fém hegyét a mérendő vezetékhez; bal keze ujjaival csípje meg a fekete teszttoll fém hegyét. Ha a mérőtű feszültséget mutat (a feszültség a bőr, cipő stb. szárazságától függ), az azt jelenti, hogy a mért vezeték a feszültség alatti vezeték, ellenkező esetben a nulla vezeték.
Földvezeték vizsgálati módszer
Helyezze a piros mérőzsinórt a vizsgált vezetékre, a fekete mérővezetéket pedig a földelővezetékre vagy egy fémvezetékre, amely jól érintkezik a földeléssel. Ha a mutató 220 V-hoz közeli vagy ehhez az értékhez közeli feszültséget jelez, az azt bizonyítja, hogy a vizsgált vezeték feszültség alatt van. A nulla vezeték és a föld között nincs feszültség, vagy csak néhány volt, de a feszültség alatti vezetékhez képest még mindig nagy a különbség.
Megjegyzés: Az egyik mérővezetéket a mért tárgyhoz, a másik mérővezetéket pedig olyan tárgyhoz kell csatlakoztatni, amelynek jó a földelése. Ha szárazfalhoz vagy földhöz csatlakozik, előfordulhat, hogy a feszültséget akkor sem lehet mérni, ha van áram.
Tenyérszál vizsgálati módszer:
Tekerje a fekete mérőzsinórt többször a bal vagy a jobb keze köré, a másik kezével pedig helyezze a piros mérővezeték végét a mérendő vezetékre. Ha a multiméter mutatója jobbra elhajlik, és van egy bizonyos feszültség, ez a feszültség alatt álló vezetéket jelenti; a válasz nélküli vezeték a nulla vezeték. Ez a módszer azonban indukált áramot használ a méréshez, amelyet könnyen befolyásolhatnak a környezeti mágneses mezők vagy elektromos mezők. Előfordulhat, hogy a mérési eredmények nem pontosak, és csak tájékoztató jellegűek.
Összesít
Bár a fenti módszerek mindegyike meghatározhatja, hogy a nulla vezeték, a feszültség alatt lévő vezeték és a tárgyak fel vannak-e töltve, mindegyiknek vannak bizonyos hiányosságai.
Például az első módszernél, ha a bőr nagyon száraz és a cipő jó szigeteléssel rendelkezik, a multiméter által kijelzett feszültség nagyon alacsony lehet, ami befolyásolja az eredmény megítélését.
Például a második esetben, ha a földelővezeték le van választva, vagy egy másik mérővezetékhez csatlakoztatott vezető nem érintkezik megfelelően a földeléssel, az szintén téves megítélést okozhat.
Például a harmadik típusnál, ha erős mágneses tér vagy elektromos tér van körülötte, a mérési eredmények teljesen pontatlanok lesznek.
