Hogyan mérjük meg a légkondicionáló kondenzátorainak minőségét digitális multiméterrel
Hogyan mérjük meg a légkondicionáló kondenzátorainak minőségét digitális multiméterrel
A kondenzátorok az egyik leggyakrabban használt elektronikus alkatrész. A kondenzátor alakja és áramköri szimbóluma az ábrán látható. A kondenzátorok általános szövegszimbóluma a "C". A kondenzátor főként fémelektródákból, dielektromos rétegekből és elektródavezetékekből áll, és a két elektróda egymástól el van szigetelve. Ezért rendelkezik azzal az alapvető teljesítménnyel, hogy "blokkolja a DC-t és kommunikál az AC-vel".
Közvetlen érzékelés kapacitás fájlokkal

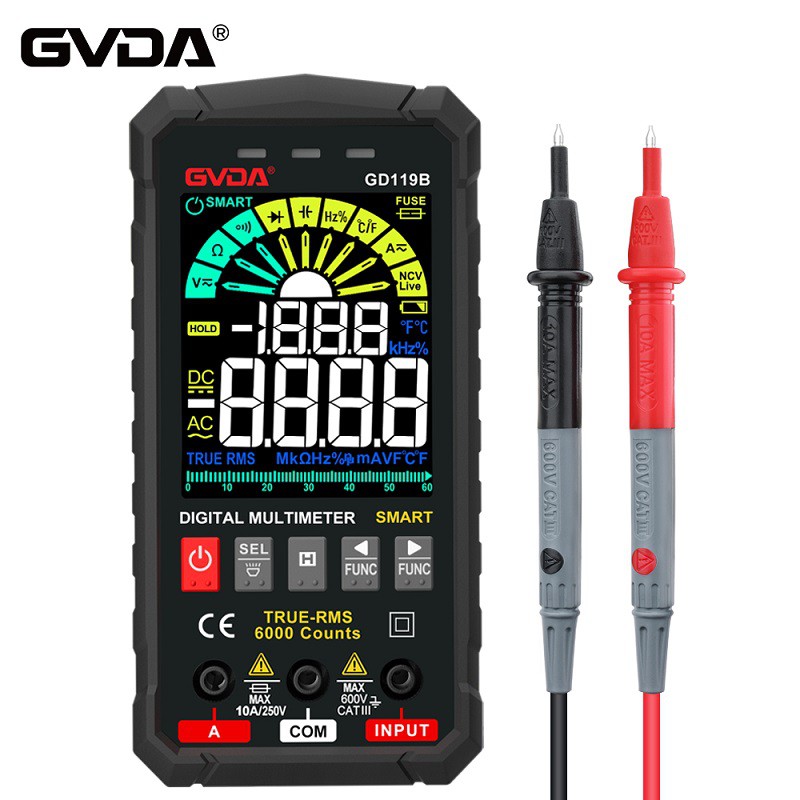

Egyes digitális multiméterek kapacitásmérés funkcióval rendelkeznek, és tartományuk öt szintre oszlik: 2000p, 20n, 200n, 2μ és 20μ. Méréskor a lemerült kondenzátor két érintkezője közvetlenül a panel Cx jack aljzatába illeszthető, és a megfelelő tartomány kiválasztása után leolvasható a kijelzett adat. A 2000p fájl alkalmas 2000pF-nél kisebb kapacitás mérésére; A 20n fájl alkalmas 2000pF és 20nF közötti kapacitás mérésére; A 200n fájl alkalmas 20nF és 200nF közötti kapacitás mérésére; A 2μ fájl alkalmas 200nF és 2μF közötti kapacitás mérésére; 20μ tartomány, alkalmas 2μF és 20μF közötti kapacitás mérésére.
A tapasztalatok azt mutatják, hogy bizonyos típusú digitális multiméterek (például a DT890B plus) nagy hibákat mutatnak a kis kapacitású, 50 pF alatti kondenzátorok mérésénél, és szinte nincs referenciaérték a 20 pF alatti kapacitás mérésére. Jelenleg a soros módszerrel lehet kis értékű kapacitást mérni. A módszer a következő: először keressünk egy kb. 220pF-os kondenzátort, mérjük meg digitális multiméterrel a tényleges C1 kapacitását, majd csatlakoztassuk párhuzamosan a vizsgálandó kiskondenzátort, hogy megmérjük a teljes C2 kapacitását, majd a kettő közötti különbséget (C{{ 8}}C2) a vizsgálandó kis kondenzátor kapacitása. Ezzel a módszerrel nagyon pontos a 1-20pF kis kapacitású kapacitásának mérése.
Érzékelés ellenállás fájllal
A gyakorlat bebizonyította, hogy a kondenzátor töltési folyamata digitális multiméterrel is megfigyelhető, amely tulajdonképpen diszkrét digitális mennyiségekkel tükrözi a töltési feszültség változását. Feltételezve, hogy a digitális multiméter mérési sebessége n-szer/másodperc, a kondenzátor töltési folyamatát figyelve másodpercenként n, egymástól független, szekvenciálisan növekvő leolvasás látható. A digitális multiméter ezen kijelzési funkciója szerint megállapítható, hogy a kondenzátor jó vagy rossz, és megbecsülhető a kapacitás. Az alábbiakban egy módszert mutatunk be a kondenzátorok detektálására egy digitális multiméter ellenállási tartományát használva, amely nagy gyakorlati értékű olyan műszerek esetében, amelyek nem rendelkeznek kapacitástartománnyal. Ez a módszer alkalmas 0,1 μF-től több ezer mikrofaradig terjedő nagy kapacitású kondenzátorok mérésére.
1. Mérési műveleti módszer
Állítsa a digitális multimétert a megfelelő ellenállási szintre, és a piros mérővezeték, illetve a fekete mérővezeték érintse meg a vizsgált Cx kondenzátor két pólusát. Ekkor a megjelenített érték fokozatosan növekszik "000"-ról, amíg az "1" túlcsordulás szimbólum meg nem jelenik. Ha a "000" mindig látható, az azt jelenti, hogy a kondenzátor belső rövidzárlatban van; ha mindig túlcsordulásként jelenik meg, akkor előfordulhat, hogy a kondenzátor belső elektródája nyitva van, vagy a kiválasztott ellenállásfájl nem megfelelő. Az elektrolit kondenzátor ellenőrzésekor figyelembe kell venni, hogy a piros mérővezeték (pozitív töltésű) a kondenzátor pozitív pólusához, a fekete mérővezeték pedig a kondenzátor negatív pólusához csatlakozik. a
2. Mérési elv
A kondenzátorok mérési elve ellenállás fájlokkal. A mérés során a pozitív tápegység az R0 szabványos ellenálláson keresztül tölti fel a mért Cx kondenzátort. A töltés pillanatában, mivel Vc=0, "000" látható. Ahogy a Vc fokozatosan növekszik, a kijelzett érték ennek megfelelően növekszik. Amikor Vc=2VR, a mérő elkezdi az "1" túlcsordulás szimbólumot megjeleníteni. A t töltési idő az az idő, amely szükséges ahhoz, hogy a kijelzett érték "000" értékről túlcsordulásra váltson, és ez az időtartam kvarcórával mérhető.
