Hogyan mérjük a szivárgást multiméterrel

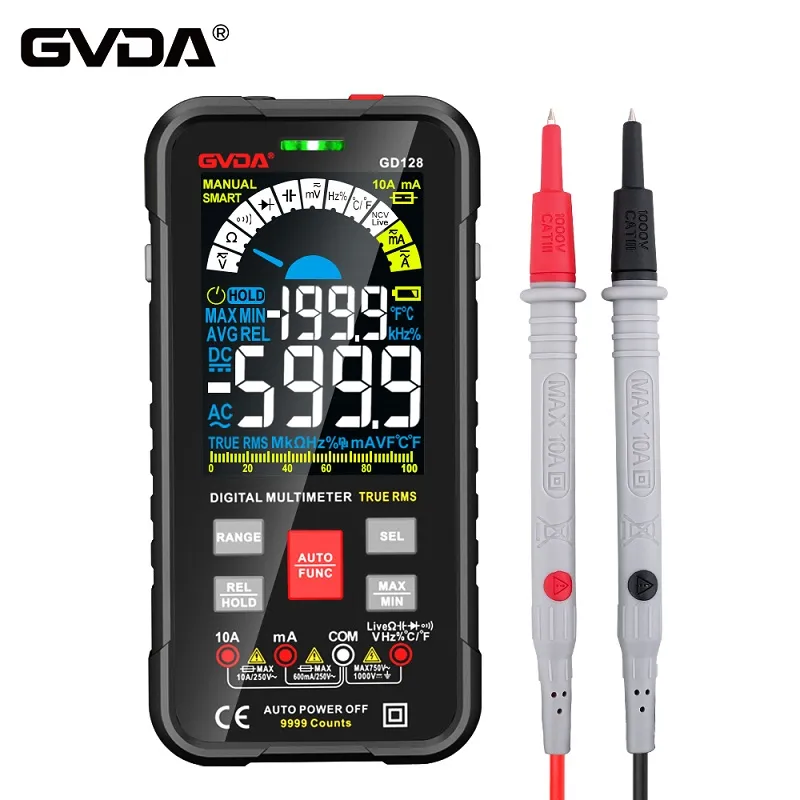

A multiméterek, más néven multiméterek, multiméterek, háromméteresek, multiméterek stb., nélkülözhetetlen mérőeszközök a teljesítményelektronikában és más részlegekben. Általában a fő cél a feszültség, áram és ellenállás mérése. A multimétereket a megjelenítési módszer szerint mutató multiméterekre és digitális multiméterekre osztják. Ez egy többfunkciós és több tartományú mérőműszer. Általában a multiméter képes mérni egyenáramot, egyenfeszültséget, váltóáramot, váltakozó feszültséget, ellenállást és hangszintet stb., Néhányan pedig váltóáramot, kapacitást, induktivitást és félvezetőt is mérhetnek. Néhány paraméter (például ) és így tovább.
A multiméter nem csak a mért tárgy ellenállásának mérésére használható, hanem az egyenfeszültség mérésére is. Egyes multiméterek még a tranzisztorok fő paramétereit és a kondenzátorok kapacitását is mérhetik. Az elektronikai technológia egyik legalapvetőbb készsége a multiméterek használatában való teljes körű jártasság. A gyakori multiméterek közé tartoznak a mutató multiméterek és a digitális multiméterek. A mutatós multiméter egy többfunkciós mérőműszer, amelynek központi eleme a mérőfej, és a mért értéket a mérőfej mutatója olvassa le. A digitális multiméter mért értékét közvetlenül digitális formában jeleníti meg a folyadékkristályos kijelző, amely könnyen leolvasható, és néhány hangutasítás funkcióval is rendelkezik. A multiméter olyan mérő, amely egy fejben egy voltmérőt, ampermérőt és ohmmérőt kombinál.
A 220V-os szivárgás multiméterrel való mérésének problémája nem megfelelő, mert amit mérni akarsz, az a szivárgási áram. A multiméter gyenge a gyenge váltóáram mérésében, és bajos a pontatlan mérés. Ha ragaszkodik a méréshez, akkor áramváltót kell használnia. A méréshez használjon bilincsmérőt, de válasszon megfelelő tartományú és jobb érzékenységű szorítómérőt.
Ha gyanítja, hogy az áramkör szivárog, akkor szivárgásvédelemmel ellátott megszakítót használhat a szivárgás tartományának szegmensenkénti megítélésére és a hibaelhárításra.
Ami a mérővezeték szivárgásának blokkolását illeti, nem tartom megfelelőnek. Mert mivel szivárgásról van szó, nem végtelen az ellenállás a feszültség alatt lévő vezeték és a védőföld között, de a multiméter feszültsége nem elég a köztük lévő szigetelés magyarázatához, vagyis a szigetelési ellenállás 9V-on teljesen más attól 220V-on. Ezért a szigetelési ellenállást az elektromos feszültségnél magasabb körülmények között kell mérni, hogy megbízható adatokat kapjunk. Tehát shakert kell használnia.
Természetesen, ha csak azt teszteljük, hogy nincs-e rövidzárlat vagy út a feszültség alatt álló vezeték és a védőföld között, akkor multiméterrel is blokkolható. Egyszerűen nem lehet mérni a szigetelési adatokat köztük.
Szigorúan véve egy meggerrel kell mérni, hogy a vezeték szigetelési ellenállásáramkör szivárog-e vagy sem. A megger egy 1000V-os vagy 500V-os generátornak felel meg. A szivárgó áram áthalad a megger belsejében lévő mintavevő ellenálláson, és az ellenálláson mintavételi feszültség jelzés keletkezik. Normál körülmények között a 0,5 megohmnál nagyobb stabil érték minősíthető. A multiméterben lévő elem 9-15 V. Az ellenállás- és feszültségfájlok csak a rövidzárlatot tudják meghatározni, és hozzávetőlegesen megítélni, hogy van-e szivárgás.
1. Kikapcsolás mérése: kapcsolja ki és húzza ki az összes elektromos készüléket, használjon RX10K áttételű multimétert, az egyik mérővezeték csatlakozik a feszültség alatt álló vezetékhez, a másik mérővezeték pedig földelve (vagy csaptelepen). Végtelen ellenállást kell mutatnia, különben szivárgás lesz.
2. Éles mérés: Használjon 250- voltos váltakozóáramú feszültségtartományú multimétert a szivárgásgyanús elektromos készülék fémhéjának mérésére. Az egyik mérővezeték a burkolathoz csatlakozik, a másik pedig földelve van (vagy a csaphoz). Ha a mutató 30-50 voltnál nagyobb feszültséget mutat, cserélje ki. Használjon 50 voltos váltóáramot. Ha bebizonyosodik, hogy a tápfeszültség 30 V-nál magasabb, akkor szivárgásról van szó, és a 30 V-nál alacsonyabb feszültség normális. Ezután cserélje fel a nulla és a tűz tápegység vezetékeit, és ismételje meg a mérést a megerősítéshez.
3. Szivárgásmérés a feszültség alatt álló vezeték és a nulla vezeték (vagy a feszültség alatt lévő vezeték és a feszültség alatti vezeték) között: kapcsolja ki és húzza ki az összes elektromos készüléket, mérje meg az ellenállást a feszültség alatt álló vezeték és a nulla vezeték között, ennek végtelennek kell lennie, különben szivárgásról van szó.
A fenti hibaelhárítási módszer pontossága 99,9 százalék, kényelmes, gyors és praktikus, a megaohmos speciális rázógépet pedig csak a mérnöki munkákban használják, a használat hatékonysága pedig alacsony a karbantartás során. Csak akkor használható, ha a multiméter jó, de a vezeték valóban szivárog. Rázza meg a mérőt, de a szivárgást a multiméter nem tudja észlelni.
