A feszültség alatti vezeték, a nulla vezeték és a földelő vezeték ellenőrzése teszttollal
1. Határozza meg a feszültség alatti és nulla vezetékeket
Érintse meg a vezeték egyik végét az elektromos toll csavarhúzójával, hüvelykujjával nyomja meg a tetejét, és ha világít a lámpa, akkor a feszültség alatt lévő vezeték, ha nem, akkor a nulla vezeték. A kontaktor nélküli feszültségvizsgáló segítségével megállapítható, hogy feszültség alatt álló vezetékről van-e szó. Működési mód:
(1) Ha az elektromos toll feszültség alatt álló tárgy közelében van, zümmögő hangot ad ki, jelezve, hogy a vezeték feszültség alatt áll. Ez az elektromos toll 90 V és 1000 V közötti váltakozó feszültséget képes mérni.
(2) Ha feszültség nélkül közeledik a nulla vonalhoz, az elektromos toll nem ad ki hangot, bizonyítva, hogy ez a nulla vonal.

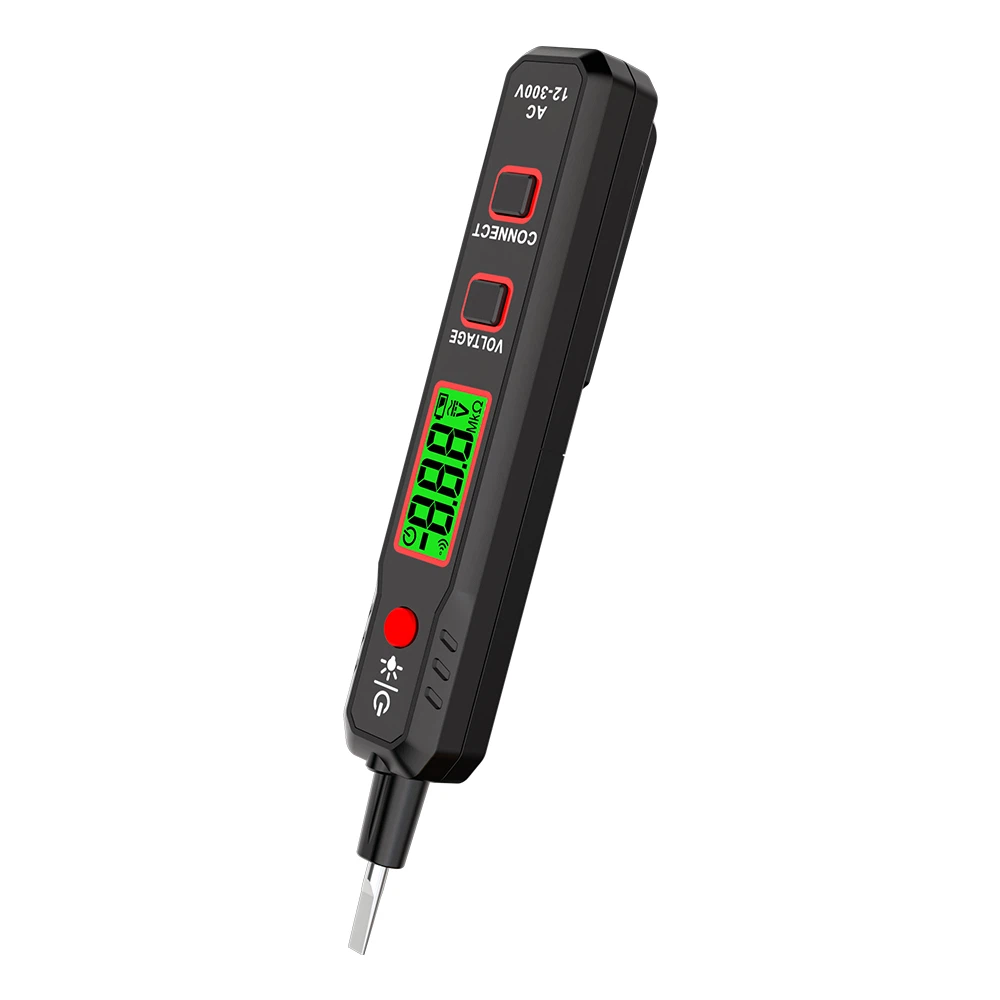

2. Elektromos toll feszültség alatti vezetéket és nulla vezetéket mér
Fogja meg az elektromos tollat a hüvelykujjával és a középső ujjával, és tartsa a toll kupakját vagy a toll kampóját a mutatóujjával. Az áramütés elkerülése érdekében ne érintse meg a fém toll hegyét a fején.
Az elektromos toll hegyével külön érintse meg a vezetékeket. Amikor a toll belsejében lévő indukciós lámpa kigyullad, ez a vezeték feszültség alatt álló vezeték, egyébként nulla vagy földelő vezeték.
A feltöltött vezetékek nem feltétlenül feszültség alatti vezetékek. Hiba esetén előfordulhat, hogy a nulla vagy a földelő vezeték töltődik, míg a feszültség alatt álló vezeték nem.
3. Használjon multimétert a feszültség alatti és nulla vezetékek észlelésére
Ezenkívül egy multiméterrel megkülönböztethető a feszültség alatt álló és a nulla vezeték. A nulla és a feszültség alatt álló vezetékek megkülönböztetésének módja multiméterrel a következő:
(1) Válassza ki a 750 V váltakozó áramú feszültségtartományt a multiméterhez fekete COM-aljzattal, piros szondafeszültséggel és ellenállás-aljzattal.
(2) A fekete szondát a levegőben felfüggesztik, és a piros szondát használják a méréshez. Ügyeljen a leolvasásra, a nagyobb szám a feszültség alatti vezetéket, a kisebb szám pedig a nulla vezetéket jelöli. A semleges vezetékek multiméterrel történő megkülönböztetésekor az érték figyelmen kívül hagyható, a nagyobb érték a feszültség alatt álló vezetéket, a kisebb érték pedig a nulla vezetéket jelöli.
Semleges és feszültség alatti vezetékek elektromos tollal történő mérésének módszere
1. Bár a három vezeték azonos színű, és akkoriban nem volt megjelölve, könnyű meghatározni a feszültség alatt álló vezetéket. Menjen a főkapcsolóhoz és kapcsolja be, majd térjen vissza, és mérje meg a három vezetéket egy elektromos tollal. Az egyik vezeték biztosan világítani fogja a tollat, és ez a vezeték a feszültség alatt álló vezeték.
2. Az éles vonal megkülönböztetése után csak a semleges vonal és a földvonal marad. A nulla- és földvezetékek megkülönböztetéséhez általánosan használt háztartási készülékeket kell használnunk, például mobiltelefon-töltőket, asztali lámpákat, izzókat és rizsfőzőket. Példaként használhatjuk a villanykörtéket a nulla- és földvezetékek tesztelésére; Ha a villanykörte világít, az a nulla vezeték. Ha az izzó nem világít, az a földelővezeték. Ez megerősíti a feszültség alatt lévő vezetéket és a nulla vezetéket.
