Magyarázat, hogy lehet-e multimétert használni az inverter kimenőjelének mérésére
1. Általában, ha azt mondjuk, hogy egy inverter kimenete 380V és 50Hz, az azt jelenti, hogy alaphullámának (szinuszhullámának) a feszültsége 380V, frekvenciája pedig 50Hz. Az inverter tényleges kimeneti hullámalakja egy impulzusszélesség-modulációs (PWM) hullám. Az alaphullámon kívül vivőjelet is tartalmaz. A vivőjel frekvenciája jóval nagyobb, mint az alaphullámé, és négyszögjelről van szó, amely nagyszámú magasabb harmonikust tartalmaz.

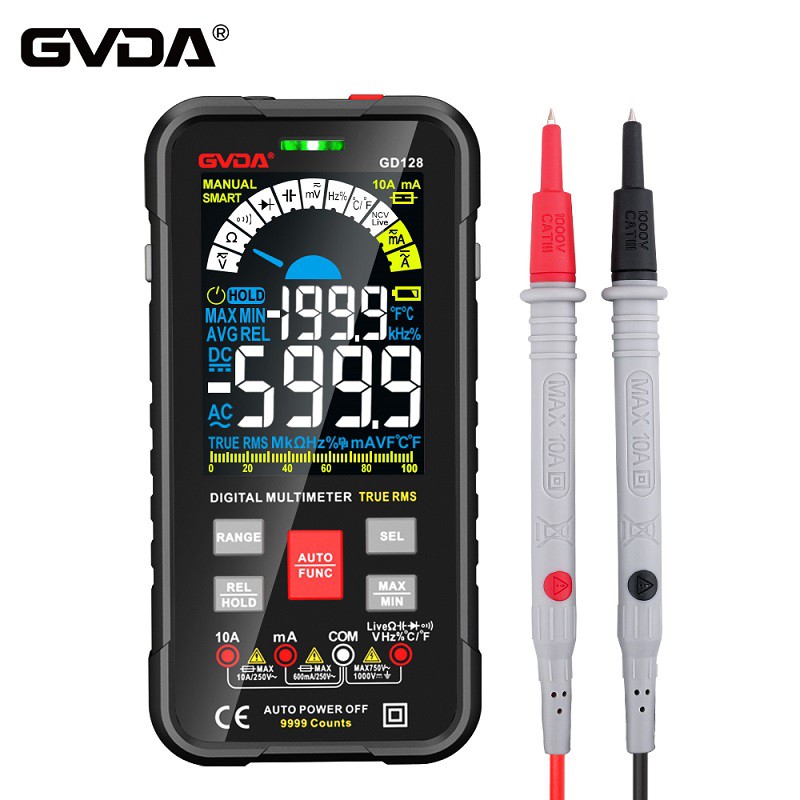

2. Egy közönséges multiméter általában csak 45–66 Hz vagy 45–440 Hz frekvenciatartományú váltakozó áramú szinuszhullámokat képes mérni. Néhány valódi RMS multiméter mérési frekvenciatartománya sokkal szélesebb. Sokan azt gondolják, hogy használhatók frekvenciakonverziós mérésre, tesztelésre. Valójában ez nem így van, mert az ilyen típusú mérőeszközök mérési eredményei az alaphullámot és a vivőhullámot is tartalmazzák. Például a fent említett, -380 V-os kimenetű inverternél a mérési eredmény általában 400 V felett van.
3. A frekvenciakonverziós tesztelésre használt műszernek képesnek kell lennie az alaphullám lebontására különböző PWM hullámformákból. A szigorú méréshez digitális jelfeldolgozási módszert kell alkalmazni, azaz nagy sebességű-mintavételezéssel mintasorozatot kell készíteni, majd a mintasorozaton diszkrét Fourier-transzformációt kell végrehajtani, hogy megkapjuk az alaphullám amplitúdóját és fázisát, valamint a különböző harmonikusok amplitúdóit és fázisait.
Van egy olyan elképzelés is, hogy a kalibrált átlagérték helyettesítheti az alaphullám komponens RMS értékét az inverter PWM jelkimenetében.
4. A kvázi-átlagérték (MEAN) elméletileg megegyezik egy szinuszos hullám valódi RMS értékével és egy szinuszosan modulált PWM hullámforma alaphullámának RMS értékével, és egyszerűen megvalósítható. Ezért a MEAN-t számos műszerben és mérőben használják a szinuszharmonikus (RMS) RMS-értékének vagy a PWM alaphullámának RMS-értékének (H01) mérésének helyettesítésére.
Az elmúlt években azonban a frekvenciakonverziós sebességszabályozási technológia gyorsan fejlődött, és a nem{0}}szinuszosan modulált PWM alkalmazása egyre terjed. Ráadásul az inverterhasználók általában nem tudják, hogy az inverterük milyen modulációs módot használ, és a MEAN érték korlátai a PWM mérésben egyre jelentősebbek.
Az AnyWay szélessávú teljesítménytesztelő rendszer professzionális átfogó megoldást kínál a felhasználók számára a frekvenciakonverziós méréshez és teszteléshez, beleértve az érzékelőket és a műszereket.
5. A nagy sebességű-mintavételezés alapján az AnyWay elvégzi a mintavételezett jel spektrumanalízisét, és valós időben kiszámítja a mért jel alaphullámának (H01) RMS értékét. Ez a módszer a PWM-jelek RMS-értékének tesztelésére alkalmazható bármilyen modulációs móddal és egyéb szinuszos és nem{4}}szinuszos jelekkel.
