A digitális multiméter osztályozása és kezelési útmutatója

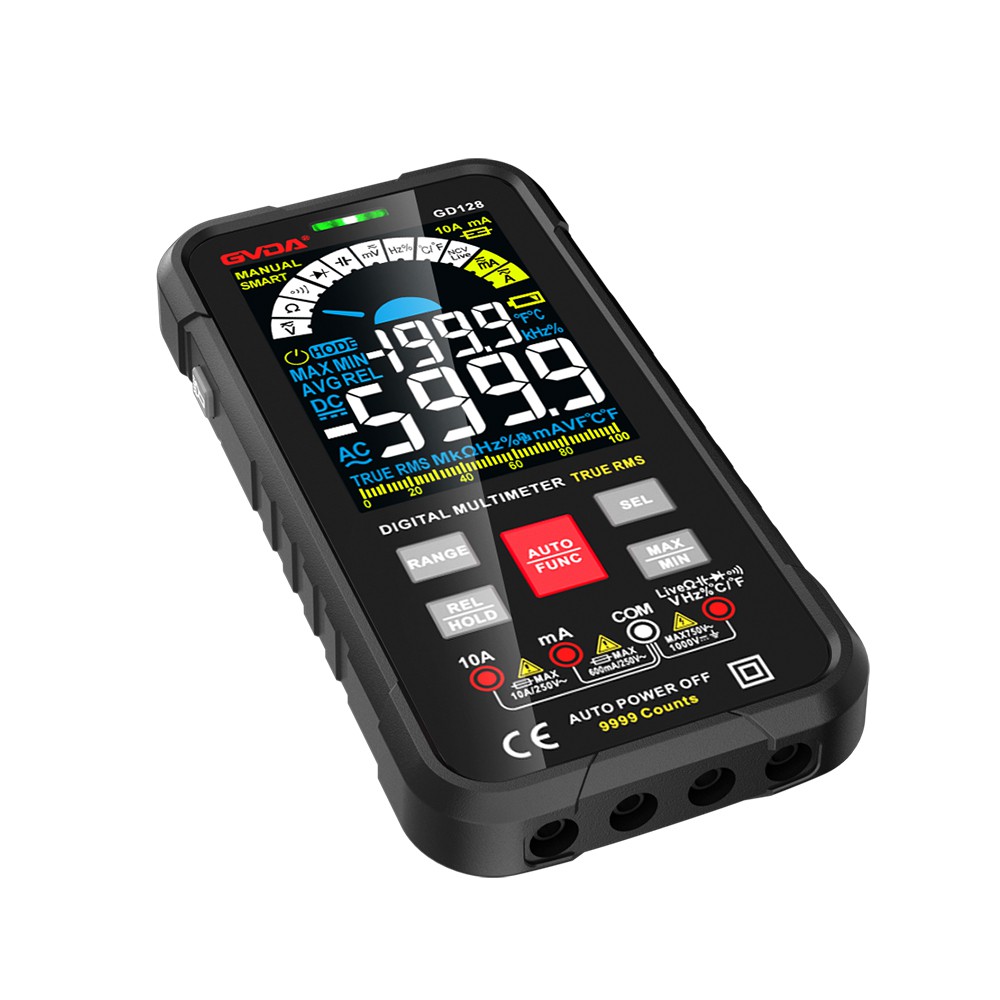

A digitális multiméterek osztályozása
A digitális multimétereket a tartománykonverziós módszer szerint osztályozzák, és három típusra oszthatók: manuális tartomány (MAN RANGZ), automatikus tartomány (AUTO RANGZ) és automatikus/manuális tartomány (AUTO/MAN RANGZ).
A különböző funkciók, felhasználások és árak szerint a digitális multiméterek nagyjából 9 kategóriába sorolhatók:
Alacsony kategóriás digitális multiméterek (más néven népszerű digitális multiméterek), középkategóriás digitális multiméterek, közepes/felső kategóriás digitális multiméterek, digitális/analóg hibrid műszerek, kettős digitális/analóg kijelzős műszerek és univerzális oszcilloszkópok (digitális multimétereket kombinálva, digitális tároló oszcilloszkóp és egyéb mozgási energia egyben).
Digitális multiméter tesztelési funkciója
A digitális multiméter nem csak az egyenfeszültséget (DCV), az AC feszültséget (ACV), az egyenáramot (DCA), az AC áramot (ACA), az ellenállást (Ω), a dióda előremenő feszültségesését (VF), a tranzisztor emitter áramerősítési tényezőjét tudja mérni ( hrg), képes mérni a kapacitást (C), a vezetőképességet (ns), a hőmérsékletet (T), a frekvenciát (f), és hozzáadott egy hangjelző fájlt (BZ) a vonal folytonosságának ellenőrzéséhez, alacsony fogyasztású módszer az ellenállás mérésére ( L0Ω). Egyes műszerek rendelkeznek induktivitás-, jelátviteli, AC/DC automatikus konverziós funkcióval és kapacitásváltó automatikus tartománykonverziós funkcióval is.
A legtöbb digitális multiméter a következő újszerű és praktikus tesztfunkciókkal egészült ki: olvasástartás (HOLD), logikai teszt (LOGIC), valós effektív érték (TRMS), relatív érték mérése (RELΔ), automatikus kikapcsolás (AUTO OFF POWER) stb.
A digitális multiméter zavarásgátló képessége
Az egyszerű digitális multiméterek általában az integrált A/D konverziós elvet használják,
Mindaddig, amíg az előremenő integrálási időt úgy választjuk meg, hogy pontosan egyenlő legyen a keresztkeret-interferenciajel periódusának integrál többszörösével, a keresztkeret-interferencia hatékonyan elnyomható. Ennek az az oka, hogy a keresztkeret-interferenciajelet az előre irányuló integrációs szakaszban átlagolják. A közepes és alsó kategóriás digitális multiméterek közös képelutasítási aránya (CMRR) elérheti a 86-120 dB-t.
A digitális multiméter fejlesztési trendje
Integráció: A kézi digitális multiméter egylapkás A/D konvertert használ, a periféria áramköre pedig viszonylag egyszerű, csak néhány kiegészítő chipet és alkatrészt igényel. Az egychipes digitális multiméterekhez dedikált chipek megjelenésével egyetlen IC felhasználásával egy teljesen működőképes, automatikus tartományú digitális multiméter alakítható ki, ami kedvező feltételeket teremt a tervezés egyszerűsítéséhez és a költségek csökkentéséhez.
Alacsony energiafogyasztás: az új digitális multiméterek általában CMOS nagyméretű integrált áramkörű A/D átalakítókat használnak, és az egész gép energiafogyasztása nagyon alacsony.
A hagyományos multiméterek és a digitális multiméterek előnyeinek és hátrányainak összehasonlítása:
Mind az analóg, mind a digitális multiméternek vannak előnyei és hátrányai.
A mutató multiméter egy átlagos mérő, amely intuitív és élénk leolvasási jelzéssel rendelkezik. (Az általános leolvasási érték szorosan összefügg a mutató lengési szögével, ezért nagyon intuitív).
A digitális multiméter egy pillanatnyi mérő. 0,3 másodpercet vesz igénybe a letöltés
A mérési eredmények megjelenítésére egy mintát használnak, néha az egyes mintavételek eredményei nagyon hasonlóak, nem teljesen azonosak, ami nem olyan kényelmes, mint a mutató típusa az eredmények kiolvasásához. A mutató multiméter általában nem rendelkezik erősítővel, így a belső ellenállás kicsi.
A digitális multiméter műveleti erősítő áramkörének belső használata miatt a belső ellenállás nagyon nagyra, gyakran 1M ohmra vagy nagyobbra tehető. (azaz nagyobb érzékenység érhető el). Ezáltal a vizsgált áramkörre gyakorolt hatás kisebb lehet, és a mérési pontosság is nagyobb.
A mutató multiméter kis belső ellenállása miatt gyakran diszkrét alkatrészeket használnak sönt és feszültségosztó áramkör kialakítására. Emiatt a frekvenciakarakterisztika egyenetlen (a digitális típushoz képest), és a digitális multiméter frekvenciakarakterisztikája viszonylag jobb. A mutató multiméter belső felépítése egyszerű, így a költségek alacsonyabbak, a funkció kisebb, a karbantartás egyszerű, a túláram- és túlfeszültség-képesség pedig erős.
A digitális multiméter különféle oszcillációs, erősítési, frekvenciaosztás-védelmi és egyéb áramköröket használ a belsejében, így számos funkciója van. Például mérhet hőmérsékletet, frekvenciát (alacsonyabb tartományban), kapacitást, induktivitást, készíthet jelgenerátort stb.
Mivel a digitális multiméter belső szerkezete integrált áramköröket használ, a túlterhelési kapacitás gyenge, és általában nem könnyű megjavítani sérülés után. A DMM-ek alacsony kimeneti feszültséggel rendelkeznek (általában nem több, mint 1 volt). Egyes speciális feszültségjellemzőkkel rendelkező alkatrészek (például tirisztorok, fénykibocsátó diódák stb.) tesztelése kényelmetlen. A mutató multiméter nagyobb kimeneti feszültséggel rendelkezik. Az áramerősség is nagy, és kényelmesen tesztelhető a tirisztorok, fénykibocsátó diódák stb.
Kezdőknek mutatós multimétert kell használni, nem kezdőknek két métert.
