Clamp Multimeter Field Test Elektromos energiamérő és áramtranszformátor
Egyszerű és kényelmes egy hordozható bilincs típusú multiméter használata az áramátalakító változásának és az elektromos energiamérő hibájának észlelésére a területen, és az ítélet pontos.
Az eredeti áramkör szétszerelése és a tápegység befolyásolása nélkül gyorsan meg tudja mérni az áram- és érzékelőátalakítási arányt, valamint az elektromos energiamérő lemezforradalmának pontosságát percenként. Ez egy technikai lopás elleni intézkedés a villamosenergia-üzleti ellenőrzéshez.
A sönt a következő: használjon hordozható bilincs multimétert a helyszínen történő teszteléshez váltakozó áramú sebességfokozatban. Először mérjük meg az elsődleges terhelési áramot és a másodlagos áramot a CT arány után, majd a vizsgálati adatok szerint. Egyszerű működés után azonnal elérhető a CT transzformációs arány és az elektromos energiamérő hiba-együtthatója.
Tesztelje az n=I1/I2 CT arányszámítási képletet.
ahol n––CT nagyítás
I1 - mért - másodlagos terhelési áram
I2 – A vizsgált CT másodlagos árama
1. példa: A CT transzformációs arányának kiszámítása.
Egy bizonyos mérődoboz CT arányskála 150/5, a bilincs típusú többcélú teljesítménymezővel mért terhelési áram pedig 90A. A másodlagos áram 2A, és kiszámítják a CT arányt.
(1) Számítsuk ki a CT tényleges többszörösét:
Helyettesítés a n′=I1/I2=90/2=45 képletbe
Ismeretes, hogy az eredeti kalibrációs CT transzformációs arány n =150/5=30 nagyítás. A ct tényleges nagyítása azonban a terepvizsgálattal kiszámítva 45-szörös.
Látható, hogy az eredeti 150 / 5 transzformációs arány standard értéke hibás lehet. Vagy hiba van a mérési vezetékekben, és további ellenőrzésre van szükség.
2. példa: Számítsa ki az elektromos energiatárcsázás fordulatszámának számát. Az A-mérő doboz elektromos energiamérője 5A (három háromfázisú négyvezetékes), névleges feszültsége 220V, az állandó pedig 1200 rpm / kW. h· A CT 100/5, és egy adott fázis elsődleges árama 70A, bilincs típusú teljesítménymezővel mérve. Ezután - figyelje meg, hogy az elektromos energiamérő egy perc alatt 38 kört fordítson, és számítsa ki, hogy hány kört kell tennie a mérőnek. (A teljesítménytényezőt 0,8-nak vesszük)
(1) Számítsa ki a CT elsődleges és másodlagos oldalsó teljesítmény P

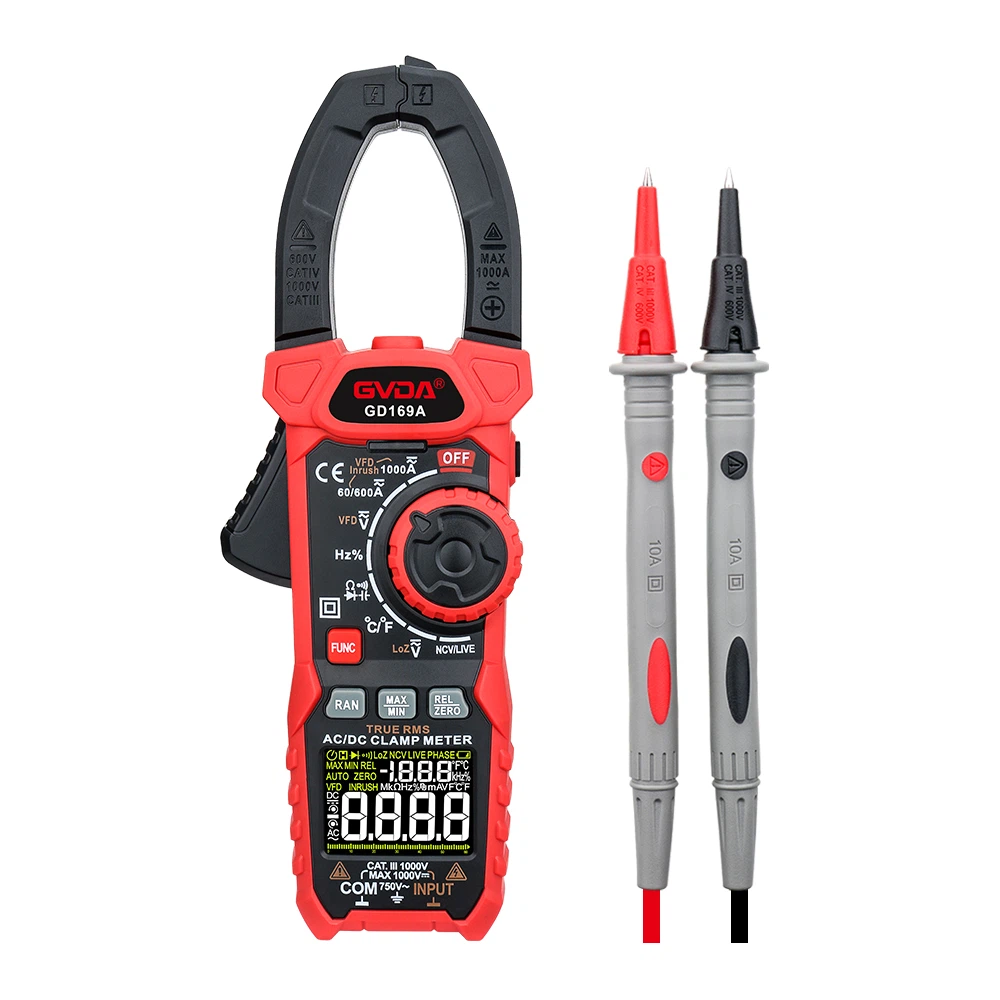

Bilincs multiméter
(2) Számítsa ki az elektromos energiamérő fordulatszámának számát 1 watt 1 perc
Megoldás: Ismert, hogy 1200 fordulat / kWh. Ezután: a lemezfordulatok száma 1W1 percben n = 1200(1000×60)=0,02 (hét)
(3) Terhelés alatt az elektromos energiamérőnek több hétig kell működnie
n=616×0,02=12,32(hét)
A helyszíni terhelésmérés szerint a táblázatnak 1 percen belül 12,32 hétre kell fordulnia. A terepi megfigyelés során az elektromos energiamérő csak 8 hétig fordult 1 perc alatt. Ily módon a mérő az elektromosság 35% -át szivárogtatja.
A fenti módszerrel hatékonyan megelőzhetők a villamos energia ellopásának különböző technikai eszközei.
Például: magántulajdonban cserélje ki a CT belső magját, növelje az átalakítási arányt, változtassa meg a CT másodlagos tekercs fordulatainak számát, és csökkentse a másodlagos kimeneti áramot; rövidzárlat a CT másodlagos tekercs fordulatainak száma a másodlagos kimeneti áram csökkentése, az energiamérő negatívvá alakítása stb.
