Az optikai mikroszkóp tartozékai és osztályozása

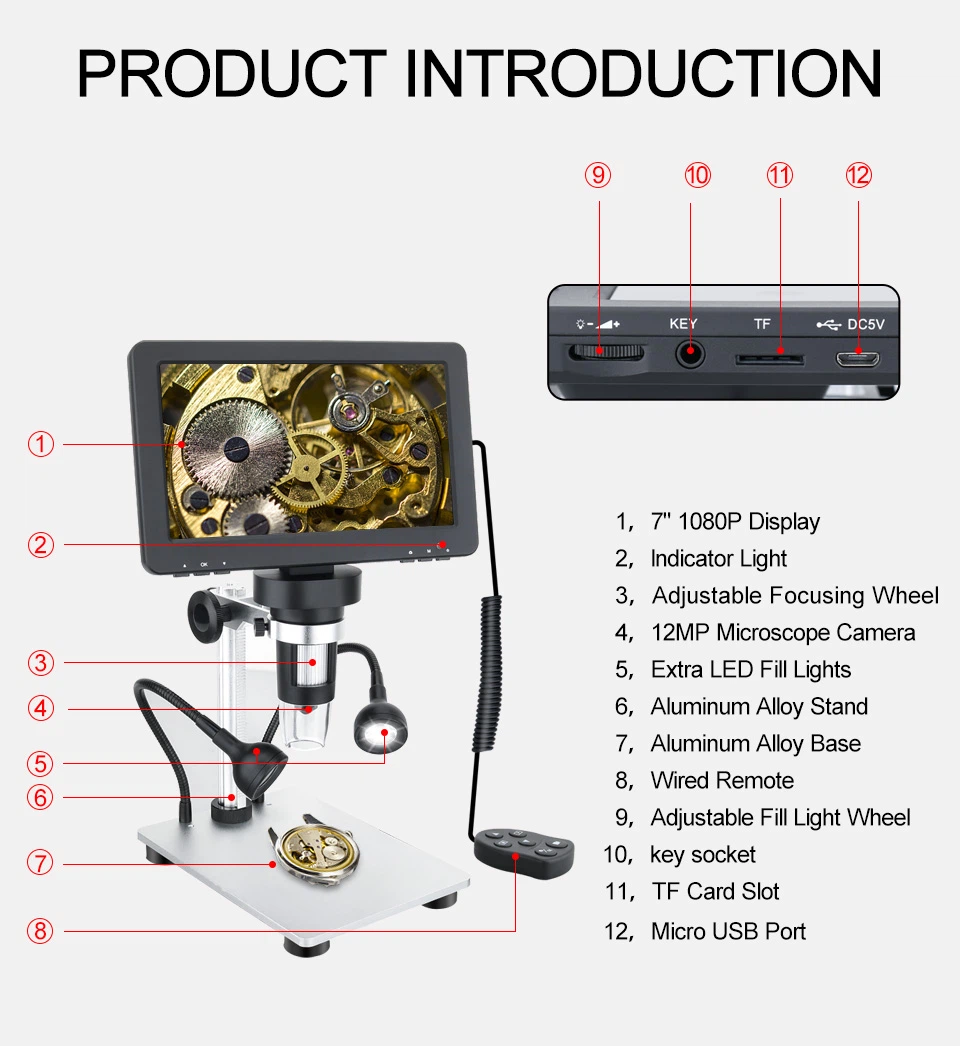

A modern biotechnológia fejlődésével és az emberek mikroszkópokkal szembeni igényeinek javulásával egyetlen optikai mikroszkópos képalkotó rendszer messze van attól, hogy megfeleljen az emberek mikrofényképezési igényeinek. A digitális mikroszkópok megjelenése azt jelzi, hogy az optikai mikroszkópok új digitális korszakba léptek. A digitális mikroszkóp nemcsak az optikai mikroszkóp jó képalkotási tulajdonságait ötvözi, hanem a fejlett fotoelektromos konverziós technológiával és a folyadékkristályos képernyő technológiával is tökéletesen ötvözi, így a mikroszkóp nem csak mikroszkópos megfigyelési képességgel rendelkezik, hanem megvalósítja a digitális tárolást, mikroszkopikus képek tárolása. terjedés.
A digitális mikroszkóp magas ára azonban nem tette széles körben elterjedtté, és egy új típusú mikroszkopikus digitális termék – a mikroszkopikus digitális fényképezőgép – is készült. Dedikált mikroszkópos digitális fényképezőgépként a mikroszkopikus digitális fényképezőgép könnyen csatlakoztatható bármely mikroszkóphoz, hogy megvalósítsa az optikai mikroszkópból a digitális mikroszkóppá való átalakulást.
Az optikai mikroszkópok nélkülözhetetlen tartozékaként a mikroszkópos digitális fényképezőgépeket is sokféle szintre osztják különböző igények szerint, van, amelyik jobban megfelel a magasabb képi követelményeknek, van, amelyik inkább az általános igényekre. Kényelmes és hatékony mikroszkópos kamerarendszerként a mikroszkopikus digitális fényképezőgépet széles körben használják majd.
Az optikai mikroszkópok tartozékai között megtalálhatóak az okulárok, objektívlencsék, fényforrások stb. Természetesen a technológia fejlődésével az optikai mikroszkópokat fokozatosan kamerarendszerekkel látják el, így a monitoron is megjeleníthetők, és kényelmesebb a néz.
Emellett a mikroszkóp fényforrása is fontosabb. Gyűrűs fényforrással felszerelt fényforrások is rendelkezésre állnak. Az optikai mikroszkópok alapjai is eltérőek, van, amelyik műanyagból, van, amelyik ötvözetből, a jobbik pedig ötvözetből készül, ami nem könnyen deformálható. A nagyítások nem egyformák, van, amelyik folyamatosan változtatható, van, amelyiknek csak egy-két többszöröse van.
Osztályozás
Az optikai mikroszkópokhoz számos osztályozási módszer létezik. A használt okulárok száma szerint trinokuláris, binokuláris és monokuláris mikroszkópokra oszthatók; aszerint, hogy a képnek van-e sztereoszkópikus hatása, sztereoszkópikus és nem sztereoszkópos látómikroszkópokra oszthatók; a megfigyelés tárgya szerint feloszthatók biológiai és metallográfiai mikroszkópokra stb.; optikai elv szerint polarizált fényű, fáziskontrasztos és differenciális interferenciakontraszt mikroszkópokra osztható; a fényforrás típusa szerint közönséges fény-, fluoreszcencia-, infravörös fény- és lézermikroszkópokra osztható; Vizuális, fényképészeti és televíziós mikroszkópok stb. Az általánosan használt mikroszkópok közé tartoznak a binokuláris zoom-sztereomikroszkópok, a metallográfiai mikroszkópok, a polarizációs mikroszkópok és az ultraibolya fluoreszcens mikroszkópok.
A binokuláris sztereó mikroszkóp kétcsatornás optikai útvonalat használ, hogy háromdimenziós képet biztosítson a bal és a jobb szem számára. Lényegében két egylencsés csöves mikroszkópról van szó, amelyek egymás mellett vannak elhelyezve, és a két cső optikai tengelyei egyenértékű látószöget alkotnak azzal, ami akkor alakul ki, mint amikor az emberek egy tárgyat távcsővel figyelnek meg, és ezáltal háromdimenziós sztereoszkópikus képet alkotnak. A binokuláris sztereó mikroszkópokat széles körben használják szeletelési műveletekben és mikrosebészetben a biológia és az orvostudomány területén; az iparban apró alkatrészek és integrált áramkörök megfigyelésére, összeszerelésére és ellenőrzésére használják.
a
A metallográfiai mikroszkóp egy speciálisan átlátszatlan tárgyak, például fémek és ásványok metallográfiai szerkezetének megfigyelésére használt mikroszkóp. Ezeket az átlátszatlan tárgyakat közönséges áteresztőfény-mikroszkóppal nem lehet megfigyelni, így a metallográfiai és a közönséges mikroszkópok között az a fő különbség, hogy az előbbit visszavert, míg az utóbbit áteresztett fény világítja meg. A metallográfiai mikroszkópban a megvilágító sugarat az objektívlencse irányából a megfigyelendő tárgy felületére vetítik, visszaverik a tárgyfelületről, majd visszahelyezik az objektívlencsére képalkotás céljából. Ezt a visszavert megvilágítási módszert széles körben alkalmazzák az integrált áramköri szilíciumlapkák kimutatására is. Az ultraibolya fluoreszcens mikroszkóp egy olyan mikroszkóp, amely ultraibolya fényt használ a fluoreszcencia gerjesztésére a megfigyeléshez. Egyes minták látható fényben nem tudnak szerkezeti részleteket észlelni, de a festés után ultraibolya fénnyel besugározva a fluoreszcencia miatt látható fény bocsátható ki, látható képet alkotva. Ezeket a mikroszkópokat általában a biológiában és az orvostudományban használják.
A televíziós mikroszkópok és a töltéscsatolós mikroszkópok olyan mikroszkópok, amelyekben televíziós kamera célpontja vagy töltéscsatolója van vevőelemként. A mikroszkóp valós képfelületére egy TV-kamera célpontot vagy egy töltéscsatolót helyeznek el, amely az emberi szemet vevőként helyettesíti, és az optikai képet ezeken az optoelektronikai eszközökön keresztül elektromos jel képévé alakítják, majd méretérzékelést, részecskeszámlálást stb. végeznek rajta. Ez a fajta mikroszkóp számítógéppel együtt is használható, ami megkönnyíti az észlelés és az információfeldolgozás automatizálását, és leginkább olyan alkalmakkor kerül alkalmazásra, amelyek sok fáradságos detektálási munkát igényelnek.
A pásztázó mikroszkóp olyan mikroszkóp, amelyben a képalkotó nyaláb az objektum síkjához képest tud pásztázni. A pásztázó mikroszkópban a látómező lecsökken, hogy biztosítsa az objektívlencse legmagasabb felbontását. Ugyanakkor az optikai vagy mechanikus szkennelési módszerrel a tárgyfelülethez képest nagyobb látómezőn belül pásztázzák a leképező nyalábot, és az információfeldolgozási technológiát alkalmazzák a szintézis elkészítéséhez. nagy területű képinformációk. Ez a fajta mikroszkóp alkalmas olyan megfigyelésekre, amelyek nagy felbontású, nagymezős képeket igényelnek. Durva fókuszú spirál: az objektív hengerét széles tartományban állítsa fel és le.
Finom fókuszáló csavar: állítsa az objektív hengerét felfelé és lefelé kis tartományban.,
