Szabályozott tápegység működési elve Szabályozott tápegység osztályozása és jellemzői

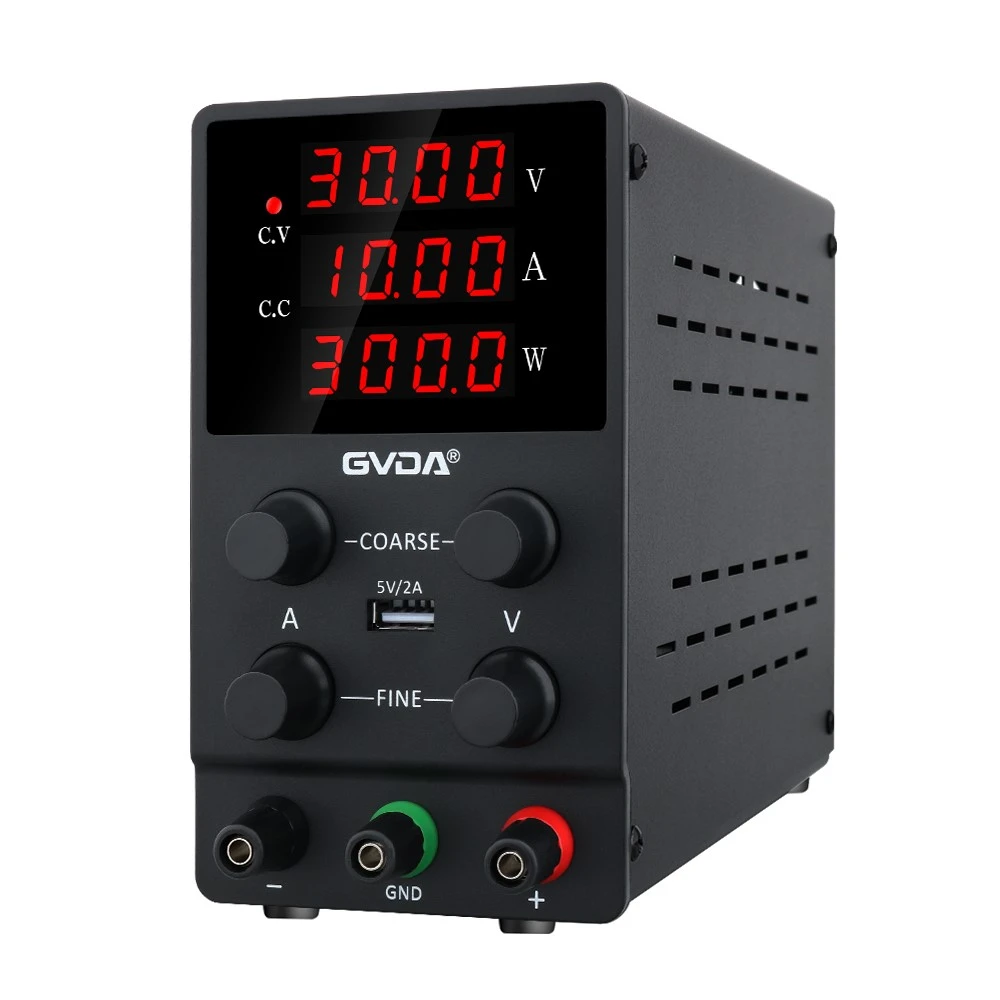

Szabályozott tápegység működési elve
Alapvető működési elve: a tápfrekvenciás váltóáramú tápegység stabil egyenárammá válik, miután a transzformátor leállítja, egyenirányítja és szűri. Az ábra többi része a feszültséget szabályozó és a feszültségstabilizáló funkciót megvalósító vezérlőrész. Miután a tápegységet csatlakoztatták a terheléshez, a kimeneti feszültséget a mintavevő áramkörön keresztül kapják, és a kimeneti feszültséget összehasonlítják a referenciafeszültséggel. Ha a kimeneti feszültség alacsonyabb, mint a referenciafeszültség, a hibaértéket az erősítő áramköre felerősíti, és a szabályozó bemeneti kivezetésére küldi, és a kimeneti feszültséget a szabályozón keresztül növeli, amíg az egyenlő nem lesz a referenciaértékkel; ha a kimeneti feszültség nagyobb, mint a referenciafeszültség, akkor a szabályozó csökkenti a kimenetet.
Szabályozott tápegység osztályozása és jellemzői
1. AC szabályozott tápegység:
1. Öncsatolható, szabályozható tápegység
Előnyök: egyszerű szerkezet, alacsony költség és kis kimeneti hullámforma torzítás.
Hátrányok: könnyen kiégethető, lassú feszültségállítás.
2. Változtassa meg a csap típusát
Előnyök: egyszerű áramkör, széles körű feszültségszabályozás és alacsony ár.
Hátrányok: alacsony feszültségszabályozási pontosság és rövid élettartam.
3. Nagy teljesítményű kompenzációs típus
Előnyök: jó interferencia-ellenes teljesítmény, nagy pontosságú feszültségszabályozás, gyors reagálás és egyszerű áramkör.
Hátrányok: nagy bemeneti áramtorzítás, alacsony forrásteljesítménytényező; a kimeneti feszültségnek fáziseltolása van a bemeneti feszültséghez képest.
4. Paraméter-beállítás típusa
Előnyök: egyszerű szerkezet, nagy megbízhatóság, erős interferenciagátló képesség.
Hátrányok: nagy energiafogyasztás, magas zajszint, terjedelmes, magas költség.
5. Hogy sértetlen-e, ellenőrizze, hogy nincs-e rövidzárlat az áramkörben.
b A kimeneti feszültség túl magas: ellenőrizze, hogy a beállítócső elromlott-e.
C A kimeneti feszültség instabil: ellenőrizze, hogy a referenciafeszültség stabil-e.
d A kimenő áram nem elég: ellenőrizze, hogy az állítózászlóalj nem égett-e meg szakadt áramkörben, nem túl nagy-e a terhelés.
