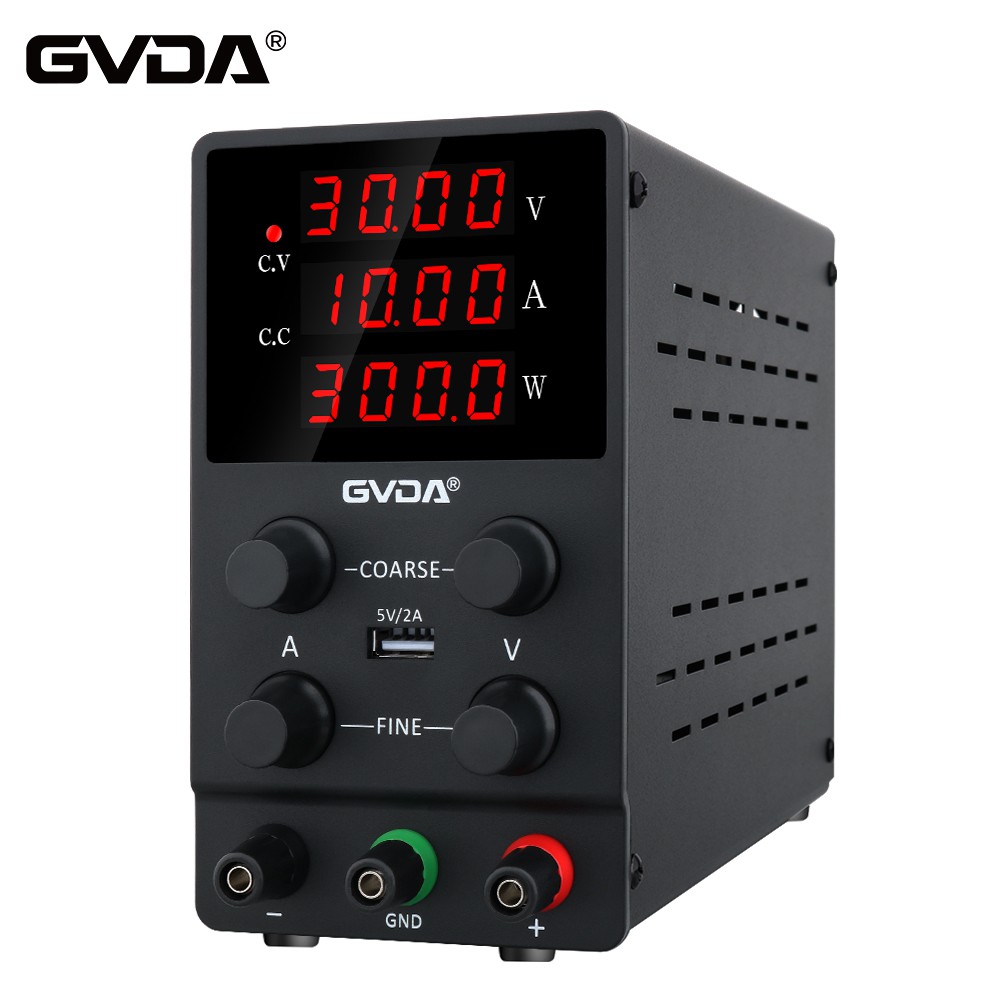

A DC szabályozott tápegység működési elve
1. Fő áramkör
A váltakozó áramú hálózatról történő bevitel és a DC kimenet teljes folyamata, beleértve:
1. Bemeneti szűrő: Feladata az elektromos hálózatban lévő zűrzavar kiszűrése, valamint megakadályozza, hogy a gép által generált zűrzavar visszakerüljön a közcélú hálózatba.
2. Egyenirányítás és szűrés: A hálózat váltóáramát közvetlenül egy simább egyenárammá egyenirányítják a következő szintű átalakításhoz.
3. Inverter: Az egyenirányított egyenáramot nagyfrekvenciás váltóárammá alakítja, amely a nagyfrekvenciás kapcsolóüzemű tápegység magja. Minél nagyobb a frekvencia, annál kisebb a térfogat, a tömeg és a kimeneti teljesítmény aránya.
4. Kimeneti egyenirányítás és szűrés: a terhelés igényeinek megfelelően stabil és megbízható egyenáramú tápellátást biztosít.
2. Vezérlő áramkör
Egyrészt vegyen mintát a kimeneti végről, hasonlítsa össze a beállított szabvánnyal, majd vezérelje az invertert a frekvencia vagy az impulzusszélesség megváltoztatásával a stabil kimenet elérése érdekében. A vezérlőáramkör különféle védelmi intézkedéseket hajt végre az egész gépen.
3. Érzékelő áramkör
Amellett, hogy a védelmi áramkörben működés közben különféle paramétereket biztosít, különféle kijelző műszeradatokat is szolgáltat.
4. Kiegészítő tápegység
Tápellátást biztosít minden egyes áramkör különböző követelményeihez.
