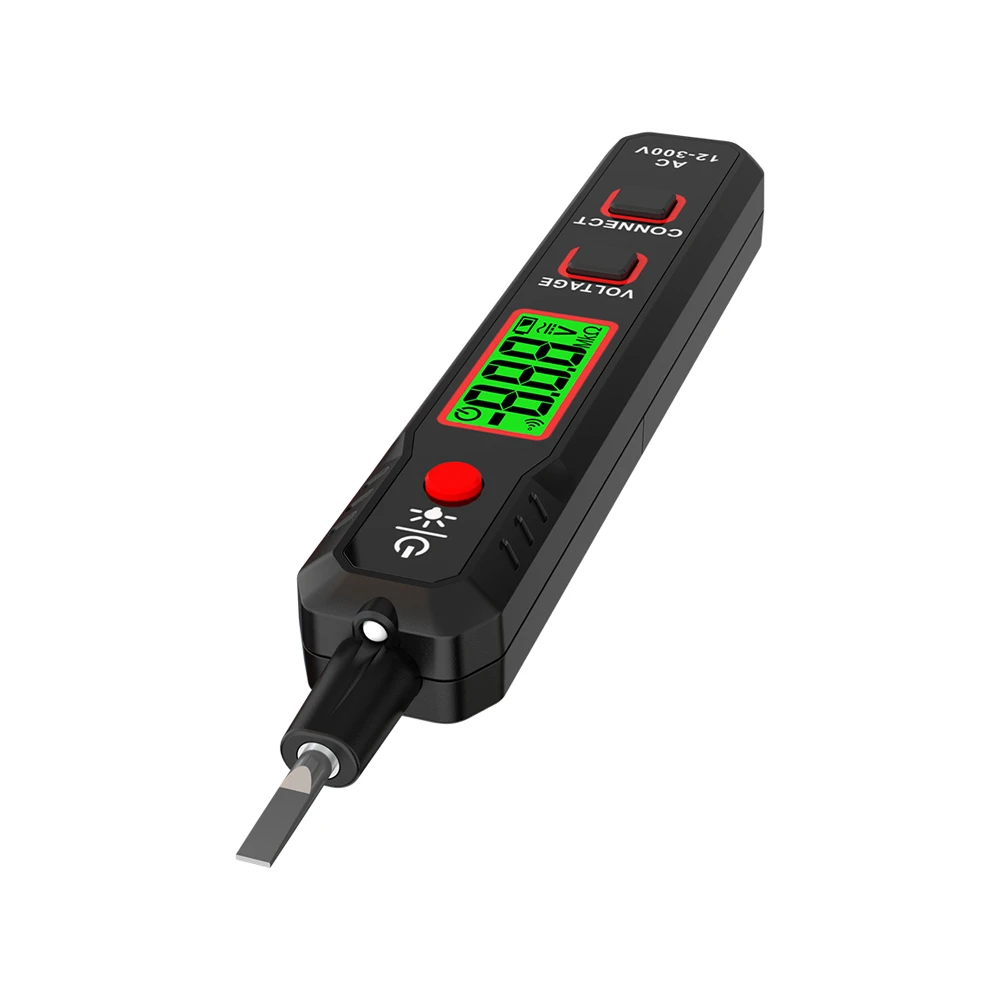

Az elektromos teszttoll elve és használata
A feszültségmérő toll az egyik olyan eszköz, amelyet a villanyszerelők gyakran használnak annak meghatározására, hogy egy tárgy fel van-e töltve. Belső szerkezete két elektródával ellátott izzó. Az izzó neongázzal van megtöltve, közismert neonizzóként. Az egyik pólus a toll hegyéhez csatlakozik, a másik pólus pedig sorba van kötve egy nagy ellenállással, majd a toll másik végéhez csatlakozik. Amikor a neonkörte két pólusa közötti feszültség elér egy bizonyos értéket, a két pólus között izzás keletkezik, és az izzás intenzitása arányos a két pólus közötti feszültséggel. Ha a feltöltött tárgy földelési feszültsége nagyobb, mint a neonizzó kezdeti izzási feszültsége, és az elektromos teszttoll hegye hozzáér, a másik vége az emberi testen keresztül földelődik, így az elektromos teszttoll világítani fog. Az elektromos teszttoll ellenállásának az a feladata, hogy korlátozza az emberi testen átfolyó áramot a veszély elkerülése érdekében.
Amellett, hogy képes megállapítani, hogy egy tárgy fel van-e töltve, a feszültségmérő toll a következő funkciókkal is rendelkezik:
(1) Használható kisfeszültségű fázisellenőrzés elvégzésére és annak mérésére, hogy a vezetékben lévő vezetékek fázisban vannak-e vagy nem fázisban vannak-e. A konkrét módszer a következő: álljon egy földtől szigetelt tárgyra, tartson mindkét kezében egy teszttollat, majd tesztelje a két vizsgálandó vezetéket. Ha a két teszttoll nagyon erősen világít, akkor a két vezeték különbözik. fázis; egyébként ugyanabban a fázisban van. Ennek megítélése azon elv alapján történik, hogy az elektromos teszttollban lévő neonizzó két pólusa közötti feszültségkülönbség arányos annak lumineszcenciájának intenzitásával.
(2) A váltakozó áram és az egyenáram megkülönböztetésére használható. Próbatollas teszteléskor, ha a teszttoll neonizzójában mindkét pólus világít, váltóáramról van szó; ha a két pólus közül csak az egyik bocsát ki fényt, az egyenáram.
(3) Az egyenáram pozitív és negatív pólusa meghatározható. Csatlakoztassa a teszttollat az egyenáramú áramkörhöz a teszteléshez. A neon izzó fényes pólusa a negatív, a nem világító pólus a pozitív pólus.
(4) Használható annak meghatározására, hogy a DC földelt-e. A talajtól szigetelt egyenáramú rendszerben a földre állva mérőtollal megérintheti az egyenáramú rendszer pozitív vagy negatív pólusát. Ha a teszttoll neonlámpája nem világít, akkor nincs földelési jelenség. Ha a neon izzó világít, az azt jelenti, hogy földelési jelenség van. Ha úgy világít, mint a toll hegyén, az azt jelenti, hogy a pozitív elektróda földelt. Ha az ujja végén világít, az azt jelenti, hogy a negatív pólus földelt. Mindazonáltal fel kell hívni a figyelmet arra, hogy egy földelésfigyelő relével rendelkező egyenáramú rendszerben ez a módszer nem használható annak megállapítására, hogy a DC rendszer földelt-e.
