A biztosíték ellenállásának tesztelése multiméteres mérési módszerrel
A biztosító ellenállás egy speciális alkatrész, amely kettős célt szolgál: egy ellenállás és egy biztosíték. Az áramkörben "RF" vagy "R" betűk jelölik.
Fusing ellenállások kiválasztása
A kiválasztás során figyelembe kell venni a kettős teljesítményt, az áramkör sajátos követelményei szerint az ellenállás és a teljesítmény és egyéb paraméterek kiválasztásához. Mind annak biztosítására, hogy túlterhelés esetén gyorsan beolvadjon, de azért is, hogy normál körülmények között hosszú ideig és stabilan működjön. Az ellenállás értéke túl nagy vagy túl nagy teljesítmény, nem tud védő szerepet játszani.

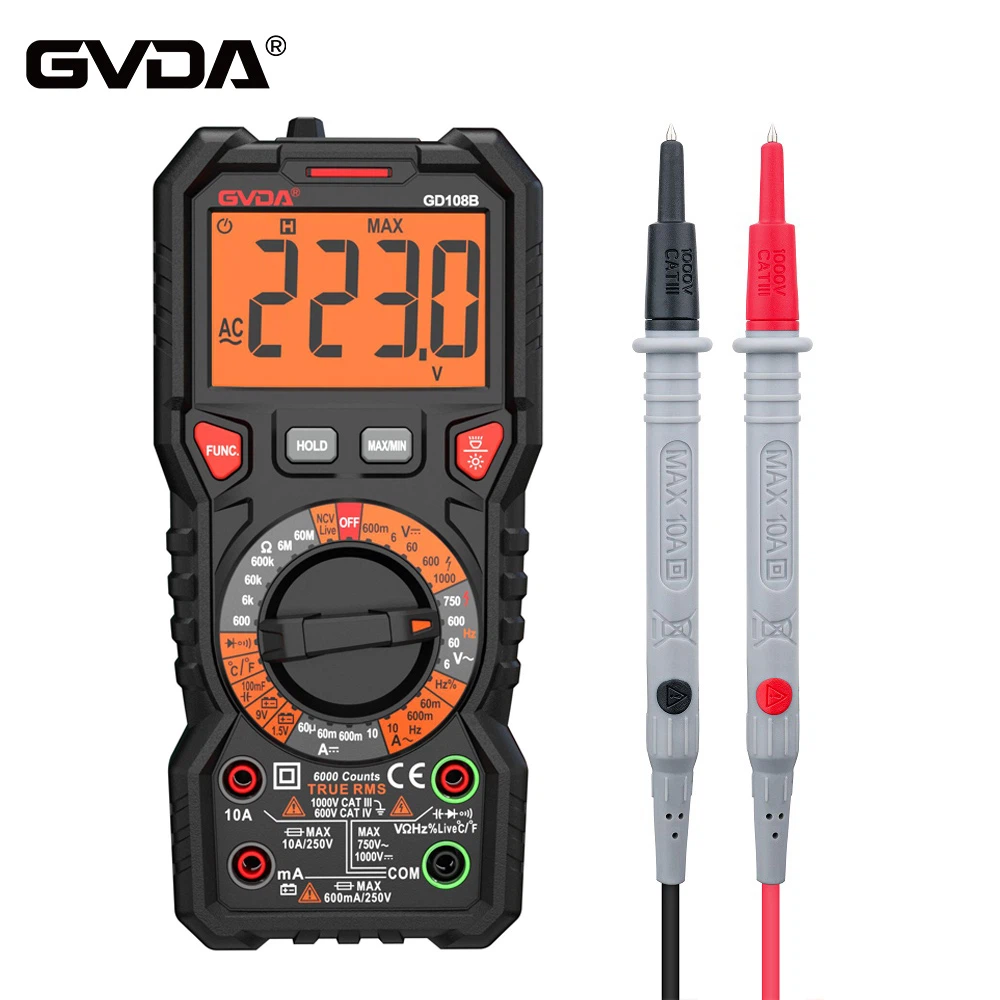

Beolvadó ellenállás észlelése multiméteres mérési módszerrel
Az áramkörben, amikor a biztosíték nyitva van, tapasztalat alapján lehet megítélni: ha a biztosítóellenállás felületét feketének vagy megégettnek találja, akkor arra lehet következtetni, hogy túlterhelt, a rajta áthaladó áram nagyobb, mint a névleges miatt sokszoros érték; ha nincs nyoma a megszakadt áramkör felületének, az azt mutatja, hogy az áramerősség éppen egyenlő vagy valamivel nagyobb, mint a biztosíték névleges értéke. Az olvadó ellenállás felületére jó vagy rossz megítélés nélkül, multiméter r × 1 blokk segítségével kell mérni, a mérés pontossága érdekében a biztosító ellenállást az áramkörből egy helyen hegeszteni. vége. Ha a mért ellenállás a végtelenig, a biztosító ellenállás megszakadt, ha a mért ellenállás és a különbség névleges értéke nagyon messze van, ami azt jelzi, hogy az ellenállásértéket nem szabad újra használni. Megtalálható a karbantartási gyakorlatban, van még néhány biztosító ellenállás az áramkörben megszakadt rövidzárlat jelenség, az észlelést is meg kell jegyezni.
Az olvadó ellenállások osztályozása
A biztosító ellenállások kétféle helyreállítható biztosító ellenállásra és egyszeri biztosító ellenállásra oszthatók.
(I) Helyreállítható olvadó ellenállások
A visszanyerhető olvadóellenállás egy közönséges ellenállás (vagy ellenálláshuzal), alacsony olvadáspontú forraszanyaggal és rugóterhelésű fémmel (vagy rugalmas fémlemezzel), amelyet sorba hegesztenek, majd hengeres vagy négyzet alakú héjba zárnak. A házak fém és átlátszó műanyag kivitelben kaphatók.
A névleges áramerősségen belül a helyreállítható biztosító-ellenállás fix ellenállásként működik. Amikor túláram lép fel az áramkörben, a helyreállítható biztosító-ellenállás forrasztási csatlakozásai először megolvadnak, és leválasztják a rugós vezetéket (vagy rugalmas fémlemezt) az ellenállásról. Az áramköri hiba megszüntetése után, az ellenállás és a hegesztett huzal (vagy fémlemez) követelményeinek megfelelően, folytathatja a normál használatot.
Az általánosan használt helyreállítható olvadó ellenállások a TH sorozatú R × 90 sorozat stb.
(B) Egyszeri biztosító ellenállás
Az eldobható biztosító-ellenállást nem helyreállítható biztosító-ellenállásnak is nevezik, amely rögzített ellenállás szerepét tölti be az áramkör normál működésében, amikor az üzemi árama meghaladja a névleges áramot, a biztosítóellenállást biztosítékként kell megvédeni, hogy megvédje az áramkört. áramkör, az egyszer használatos biztosító ellenállás nem javítható, miután a biztosító ellenállást csak új biztosító ellenállásra lehet cserélni. Az eldobható olvadóbiztosító ellenállások huzaltekercses olvadóellenállásokra és filmbeégető ellenállásokra oszthatók az ellenállástestben használt anyagok szerint.
1. Huzalbiztosító ellenállások A huzalbiztosító ellenállások a teljesítmény típusú mázas bevonatú ellenállások közé tartoznak, ellenállásértéke kicsi, általában nagyobb üzemi áramú áramkörre alkalmazzák.
A gyártási folyamatban a teljesítmény típusú mázzal bevont ellenállás egy része finom huzaltekerccsel vagy csupasz résszel (nem bevont mázvédő réteggel), a védett áramkörben túláramhibák, az ellenállás finom huzalrésze vagy csupasz része (nem bevont mázas résszel) ) túlmelegedés miatt kiég, az áramkör a védelem érdekében.
2. Membrán olvadó ellenállás A membrán olvadó ellenállás jelenleg a leggyakrabban használt fixáló ellenállás, amely szénfilm olvadó ellenállásra, fém film olvadó ellenállásra és fém oxid film olvadó ellenállásra és így tovább van osztva.
