Számos módszer az ellenállás mérésére multiméterrel
A multiméterrel való ellenállásmérés elve valójában Ohm törvényén alapul. A multiméter feszültsége az akkumulátor feszültsége, és több ellenállásértéke is van, többek között a tesztelni kívánt ellenállás, az állítható ellenállás (a multiméter belső ellenállása fokozatonként változik), valamint a fix ellenállása. Az áramerősséget pedig akkor számítjuk ki, ha a tesztellenállásunk nulla. Így kitalálunk egy képletet: I=U/(Rg+R állandó+R beállítás+R mérés) U a belső akkumulátorának feszültsége, Rg a mérőfej ellenállása, R konstans, a mérőfejjel sorba kapcsolt állandó értékű ellenállás, R beállítás, változó ellenállás a nullázáshoz, és R mérés, a mérendő ellenállás. Ha a mért ellenállás Rx=0, az áramkörben a maximális áramerősség. Állítsa be az R-t, hogy a mérőmechanizmus eltérítési szöge a teljes skálaérték legyen. Ekkor az áramkörben az I0 áramérték E/R. A mért Rx ellenállás növekedésével az I=E/(R+Rx) áram fokozatosan csökken, és a mutató eltérítési szöge is csökken. Ezért a multiméter tárcsáján az ellenállásérték skála megfordul, és a skála egyenetlen. Ha a mért ellenállás Rx=R, akkor az áram I=I0/2 és a mutató eltérítési szöge a teljes elhajlási szög fele. Ezért a skála felezőpontján megjelölt ellenállásérték (amelyet medián ellenállásnak nevezünk) a multiméter belső ellenállási értéke az adott tartományon belül. Az ellenállásskála effektív leolvasási tartománya általában a medián ellenállásérték 0,1-10-szerese.
A multiméterrel történő ellenállásmérés három fő lépése

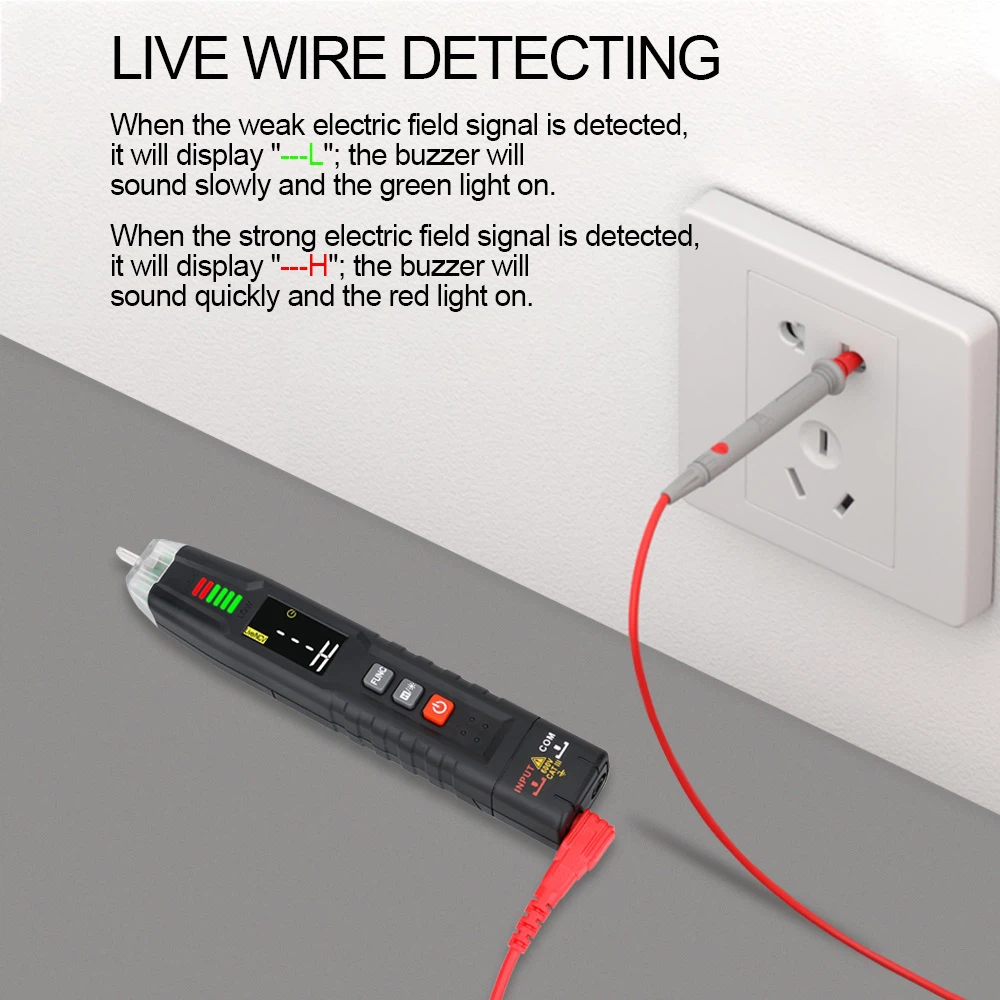

1. Az általunk használt multiméternek közös mérőfeje van a feszültség, áram és ellenállás mérésére. Az ellenállás mérésénél először az ohmos tartományra kell beállítani. Általában több fokozat létezik: X1, X10, X100 és X1000.
2. Ha a mérő mutatója vagy (amikor a digitális multiméter második karja rövidre zárt, a leolvasás nem nulla) a mérés előtt, az nulla hibát okoz a leolvasásban. Ha azt tapasztaljuk, hogy a tesztelés előtt nem állítottuk vissza nullára, először nulla pozícióba kell állítani. A módszer a következő:
3. Válassza ki a nagyítást
Multiméterrel ellenállásmérővel történő ellenállásmérés esetén a pontos leolvasás elősegítése érdekében a mutatót a számlap közepéhez lehetőleg közelebb kell helyezni, ezért szükséges a megfelelő nagyítási fokozat kiválasztása. Ha a multiméter nem rendelkezik 10k-s szorzófokozattal, akkor a legközelebbi fokozat választható.
