A fázislézeres távolságmérők elvei és alkalmazásai
A fázislézeres távolságmérő lézersugarat használ az amplitúdómoduláció végrehajtására, és megméri a modulált fény által okozott fáziskésést, amely egyszer oda-vissza halad a mérési vonalhoz, majd a modulált fény hullámhossza alapján átalakítja a fáziskésleltetés által képviselt távolságot. . Vagyis az indirekt módszerrel mérik azt az időt, amely szükséges ahhoz, hogy a fény oda-vissza haladjon a mérővonaltól.
A fázislézeres távolságmérőket általában precíziós távolságmérésre használják. Nagy pontosságának, általában milliméteres szintnek köszönhetően a jel hatékony visszaverése és a mérési célpontnak a műszer pontosságával arányos meghatározott pontra való korlátozása érdekében ez a távolságmérő egy kooperatív célpontnak nevezett reflexióval van felszerelve. tükör.
Ha a modulált fény szögfrekvenciája ω, és a mérendő D távolságon egy oda-vissza utazás által generált fáziskésés φ, akkor a megfelelő t idő a következőképpen fejezhető ki:
t=φ/ω
Ha ezt az összefüggést behelyettesítjük a (3-6) egyenletbe, a D távolság a következőképpen fejezhető ki
D=1/2 ct=1/2 c·φ/ω{=c/(4πf) (Nπ+Δφ)
=c/4f (N+ΔN)=U(N+)
A képletben:
φ--A teljes fáziskésleltetés, amelyet a mérővonalra oda-vissza haladó jel okoz.
ω--A modulált jel szögfrekvenciája, ω=2πf.
U--Egység hossza, az érték egyenlő a modulációs hullámhossz 1/4-ével
N--A mérési vonalban található modulált félhullámhosszak száma.
Δφ--A mérővonalra oda-vissza haladó jel által keltett fáziskésés kisebb, mint π.
ΔN--A modulált hullámnak a mérési vonalban lévő olyan része, amely kisebb, mint a hullámhossz fele.
ΔN=φ/ω
Adott moduláció és standard légköri feltételek mellett a c/(4πf) frekvencia állandó. Ekkor a távolságmérés a mérővonalban lévő félhullámhosszak számának mérése és a félhullámhossznál kisebb töredékrész mérése, azaz N vagy φ mérése lesz a fejlődés következtében. A modern precíziós megmunkálási technológia és a rádiófázisú méréstechnika φ mérése nagy pontosságot ért el.
A π-nél kisebb φ fázisszög mérésére különböző módszerek alkalmazhatók. A leggyakrabban használt a késleltetett fázismérés és a digitális fázismérés. A kis hatótávolságú lézeres távolságmérők mindegyike a digitális fázismérés elvét használja a φ meghatározásához.

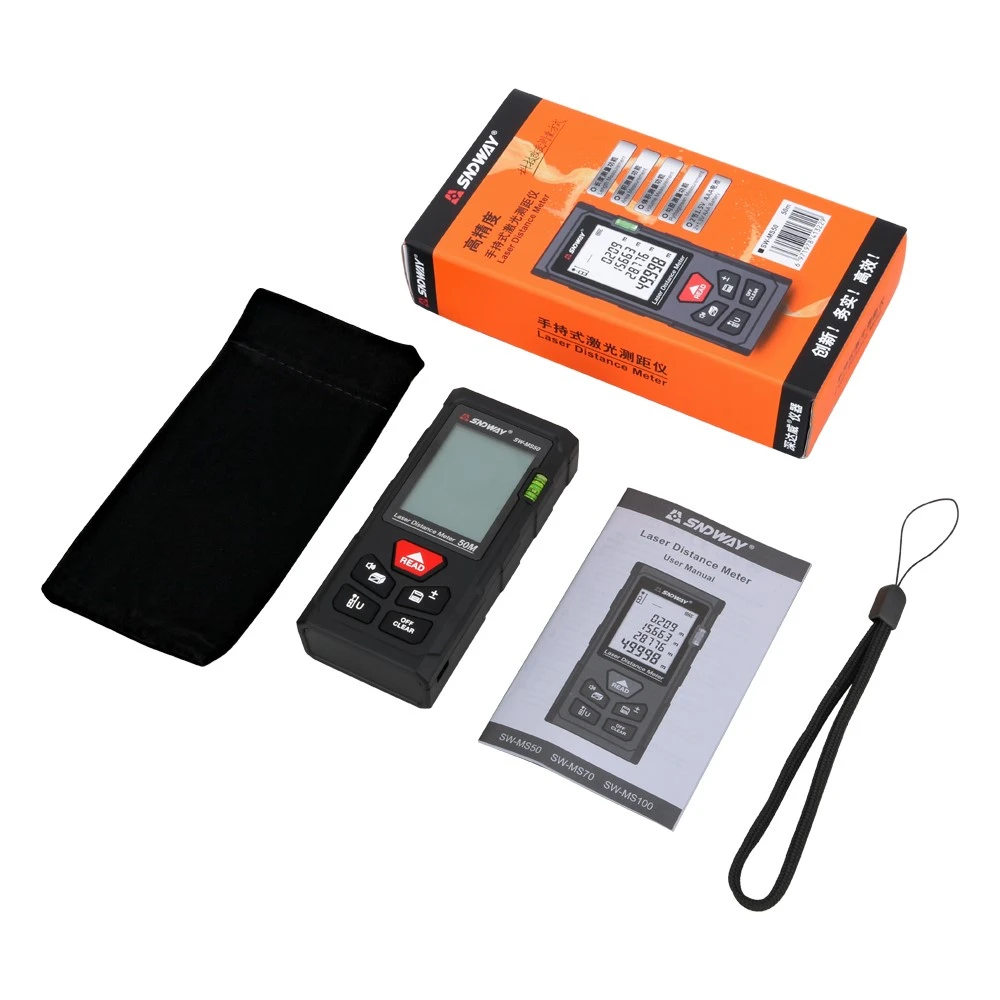

Mint fentebb említettük, a fázislézeres távolságmérők általában folyamatos lézersugarat bocsátanak ki modulált jelekkel. A nagy pontosság elérése érdekében kooperatív célpontot kell konfigurálni. A piacra dobott kézi lézeres távolságmérő impulzuslézeres távolságmérő. Újabb új távolságmérő a műszerben. Nemcsak kis méretű és könnyű súlyú, hanem digitális fázismérő impulzusszélesítő és felosztási technológiát is alkalmaz. Milliméteres pontosságot tud elérni együttműködési cél nélkül. A mérési tartomány meghaladta a 100 métert, és gyorsan és pontosan tudja megjeleníteni a távolságot. Ez a legújabb szabványos hosszúságmérő műszer a kis hatótávolságú precíziós precíziós műszaki mérésekhez és az épületterület méréshez. A legszélesebb körben használt jelenleg a Leica által gyártott DISTO kézi lézeres távolságmérő sorozat.
