Az egyenáramú tápfeszültség-beállító modul elve

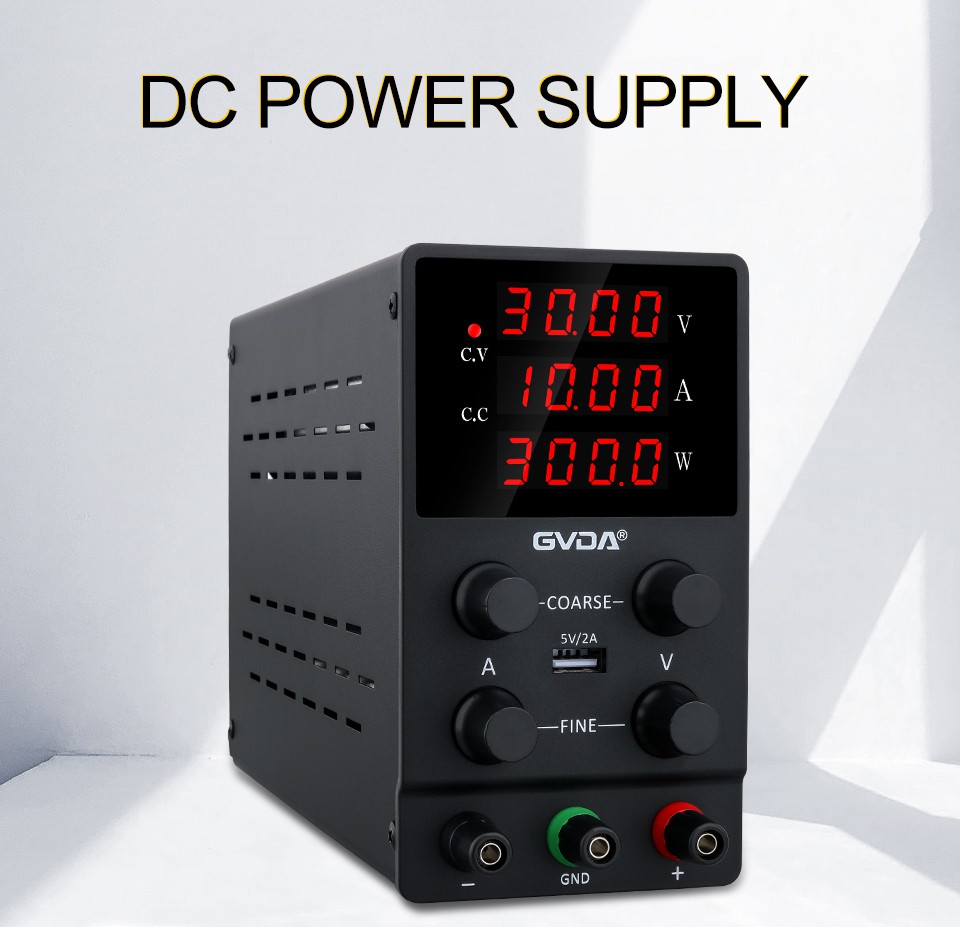

Az egyenáramú tápegység nélkülözhetetlen berendezés az áramellátó iparágban, például a kapcsolóüzemű tápegység iparában, a kapcsolóüzemű tápegység kimeneti feszültségtartományának tesztelésére és végül a specifikációk megerősítésére szolgál.
Az egyenáramú tápegység kulcsszerepet játszik a tápegységek besorolásában, tehát mi az egyenáramú tápfeszültség beállításának modulelve?
Az egyenáramú tápfeszültség-beállító modulban a beállítócső térhatású tranzisztorokból áll a nagy áramkimenet elérése érdekében. Mivel a tervezéshez Iomax=5 A, Iomin=0 A, Pm=(Vimax-Vomin)Iomax=(30×5)=150 W szükséges, ezért , az ebben az áramkörben lévő beállítócső választhatja a TL431-et.
Az áramkör összehasonlítása és erősítése az OP07 műveleti erősítőt alkalmazza, a CPU a DAC-on keresztül vezérli a kimeneti feszültséget, majd az R9, R10 és RP mintavevő áramkör feszültségmintavételezést végez.
A FET, OP07, LM324 és mintavevő áramkörből álló negatív visszacsatoló áramkör megvalósíthatja a kimeneti feszültség beállítását (stabilizálását).
