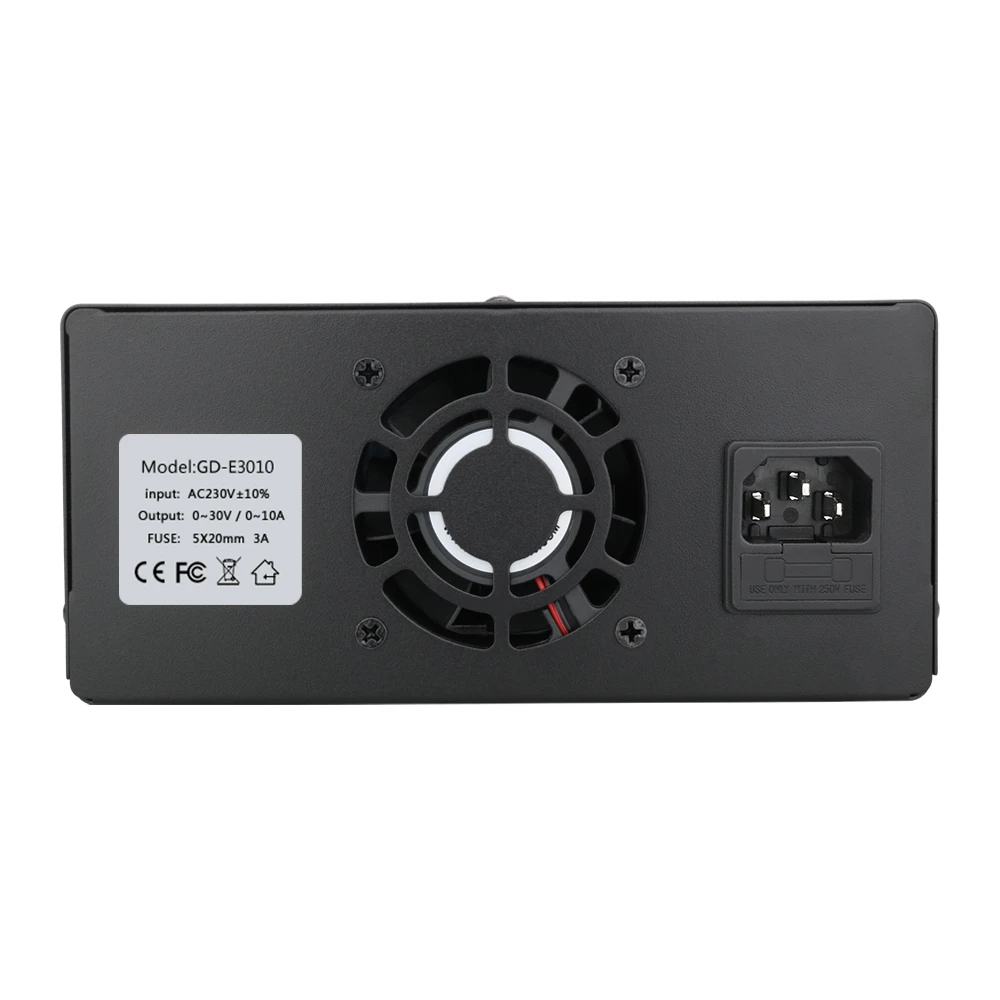

A kapcsolóüzemű tápegységek működési jellemzői és kiválasztási szempontok
A kapcsolóüzemű tápegység olyan típusú tápegység, amely modern teljesítményelektronikai technológiát alkalmaz a kapcsolótranzisztor be- és kikapcsolásának időarányának szabályozására, stabil kimeneti feszültség fenntartásával. A kapcsolóüzemű tápegység általában impulzusszélesség-modulációs (PWM) vezérlő IC-ből és MOSFET-ből áll. A kapcsolóüzemű tápegység működési elve az, hogy amikor a kapcsolóelem nyitott állapotban van, az áramkörben lévő áram nem tud folyni, ami nulla feszültséget és teljesítményt eredményez az áramkörben; Amikor a kapcsolóelem zárt állapotban van, az áramkörben az áram folyhat, ezáltal az áramkör feszültsége és teljesítménye előre meghatározott értékeket ér el.
A lineáris tápegységekhez képest mindkét kapcsolótáp költsége a kimeneti teljesítmény növekedésével nő, de növekedési ütemük eltérő. A lineáris tápegység költsége valójában magasabb, mint a kapcsolóüzemű tápé egy bizonyos kimeneti teljesítményponton, amelyet költségfordítási pontnak nevezünk. A teljesítményelektronikai technológia fejlődésével és innovációjával a kapcsolóüzemű tápegységek technológiája folyamatosan újul, és ez a költségfordulópont egyre inkább az alacsony kimeneti teljesítmény felé mozdul el, széles fejlesztési teret biztosítva a kapcsolóüzemű tápegységek számára.
A kapcsolóüzemű tápegység működési jellemzői:
1. Kis méret és könnyű súly: A frekvenciaváltók hiánya miatt a térfogat és a tömeg csak a lineáris tápegységek 20-30%-a.
2. Alacsony fogyasztás és nagy hatásfok: A teljesítménytranzisztorok kapcsolási állapotban működnek, így a tranzisztor energiafogyasztása alacsony, és az átalakítási hatásfok magas, általában 60-70%, míg a lineáris tápegységeknél csak 30-40%.
3. Egyszerű szerkezet, nagy megbízhatóság: könnyen karbantartható, és az aktuális hullámzási arány viszonylag alacsony szinten is könnyen elérhető.
A kapcsolós tápegység előnye, hogy gyorsan és kényelmesen tudja vezérelni a tápkapcsolót, és hatékonyan energiát takarít meg. Hátránya, hogy a kapcsolóüzemű tápegységek rövid élettartamúak, és könnyen befolyásolják őket olyan külső tényezők, mint a páratartalom, hőmérséklet stb.
Kapcsoló tápegység kiválasztása:
1) Válassza ki a megfelelő bemeneti feszültség specifikációkat;
2) Válassza ki a megfelelő tápegységet: A tápegység élettartamának meghosszabbítása érdekében olyan modellt választhat, amely 30%-kal növeli a névleges kimeneti teljesítményt.
3) Vegye figyelembe a terhelési jellemzőket: Ha a terhelés motor, villanykörte vagy kapacitív terhelés, amikor bekapcsoláskor nagy az áram, megfelelő áramforrást kell választani a túlterhelés elkerülése érdekében. Ha a terhelés egy motor, akkor a leállításkor figyelembe kell venni a feszültség-visszatöltést.
4) Figyelembe kell venni a tápegység munkakörnyezeti hőmérsékletét és azt, hogy vannak-e további kiegészítő hűtőberendezések. A túl magas környezeti hőmérsékletű tápegységeknél csökkenteni kell a teljesítményt. A kimenő teljesítmény leértékelési görbéje a környezeti hőmérséklet függvényében.
5) Válassza ki az egyes funkciókat az alkalmazás követelményei alapján
6) Válassza ki a szükséges biztonsági előírásokat és az elektromágneses kompatibilitási (EMC) tanúsítványt.
A kapcsolóüzemű tápegységek széles körben alkalmazhatók, beleértve a háztartási készülékeket, számítógépeket, elektronikai eszközöket, autóelektronikai rendszereket stb.
