Lehetséges-e multiméterrel mérni a frekvenciaváltó kimeneti jelét?
1. Amikor általában 380V, 50Hz kimenetű frekvenciaváltóra utalunk, az azt jelenti, hogy alaphulláma (szinuszhullám) 380V, 50Hz. A frekvenciaváltó tényleges kimeneti hullámformája a PWM hullám, amely nemcsak az alaphullámot, hanem a vivőjelet is tartalmazza. A vivőjel frekvenciája jóval nagyobb, mint az alaphullámé, és ez egy négyszöghullámú jel, amely nagyszámú magasrendű harmonikust tartalmaz.

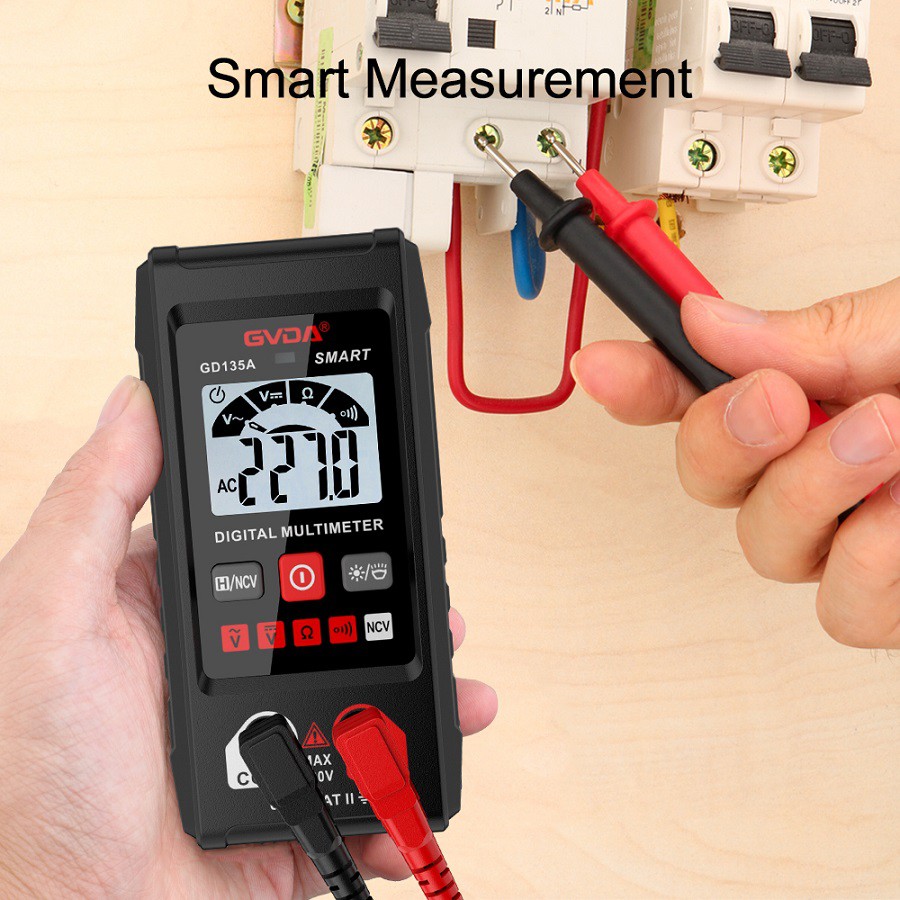

2. Egy hagyományos multiméter általában csak 45-66Hz-es vagy 45-440Hz-es AC szinuszhullámokat képes mérni. Egyes valódi effektív értékű multiméterek mérési frekvenciatartománya sokkal szélesebb, és sokan úgy gondolják, hogy használhatók frekvenciakonverziós mérésre és tesztelésre. Valójában nem azért, mert ez a fajta mérő az alaphullámot és a vivőhullámot is tartalmazza a mérési eredményeiben. Például, amikor a frekvenciaváltó 380 V-ot ad ki, a mérési eredmény általában 400 V felett van.
3. A frekvenciakonverziós teszteléshez használt műszernek képesnek kell lennie arra, hogy alaphullámát lebontsa a különböző PWM hullámformákból. A szigorú méréshez digitális jelfeldolgozásra van szükség, amely nagysebességű mintavételezést foglal magában a mintasorozat előállításához, majd diszkrét Fourier-transzformáció végrehajtását a mintasorozaton, hogy megkapjuk az alaphullám minden harmonikusának amplitúdóját, fázisát, amplitúdóját és fázisát. .
4. Van olyan gondolkodásmód is, hogy az átlagérték kalibrálása helyettesítheti az inverter által kiadott PWM-jelben az alapkomponens effektív értékét.
Az átlag elméletileg megegyezik egy szinuszos hullám valódi effektív értékével és egy szinuszmodulált PWM hullámforma alapvető effektív értékével, és könnyen megvalósítható; Ezért a MEAN-t sok műszerben használják a pozitív felharmonikusok effektív értékének (RMS) vagy a PWM alapvető effektív értékének (H01) mérésének helyettesítésére.
Az utóbbi években azonban a változtatható frekvenciájú sebességszabályozás technológiája rohamosan fejlődött, és a nem szinuszos modulációs PWM alkalmazása egyre terjed. Ráadásul a frekvenciaváltó használói általában nem tudják, hogy frekvenciaváltójuk milyen modulációs módot alkalmaz, és a PWM mérésben a MEAN érték helyi korlátozása egyre nagyobb és nagyobb.
5. Az AnyWay szélessávú teljesítményvizsgáló rendszer átfogó megoldást kínál a felhasználók számára a frekvenciakonverziós méréshez és teszteléshez, beleértve az érzékelőket és a műszereket.
Az AnyWay nagysebességű mintavételezés alapján spektrális elemzést végez a mintavételezett jeleken, és valós időben számítja ki a mért jel alapvető effektív értékét (H01). Ez a módszer alkalmas PWM jelek effektív értékének tesztelésére bármilyen modulációs módszerrel és bármilyen más szinuszos vagy nem szinuszos jellel.
Az AnyWay az alapvető effektív érték tesztelését használja alapvető tesztelési módként, és olyan mérési módokat biztosít, mint a valódi effektív érték (RMS), a kalibrált átlagérték (MEAN), a rektifikált átlagérték (RMEAN), az aritmetikai átlagérték (DC, főként egyenáram méréshez használatos). ) a felhasználók tájékoztatásaként.
