A transzformátor típusú szorítóampermérő bemutatása
A Clamp meter egy olyan műszer, amely egyesíti az áramváltókat és ampermérőket, és a digitális multiméter fontos ága; Ez egy hordozható műszer, amely képes közvetlenül mérni egy áramkör váltóáramát anélkül, hogy az áramkört megszakítaná.

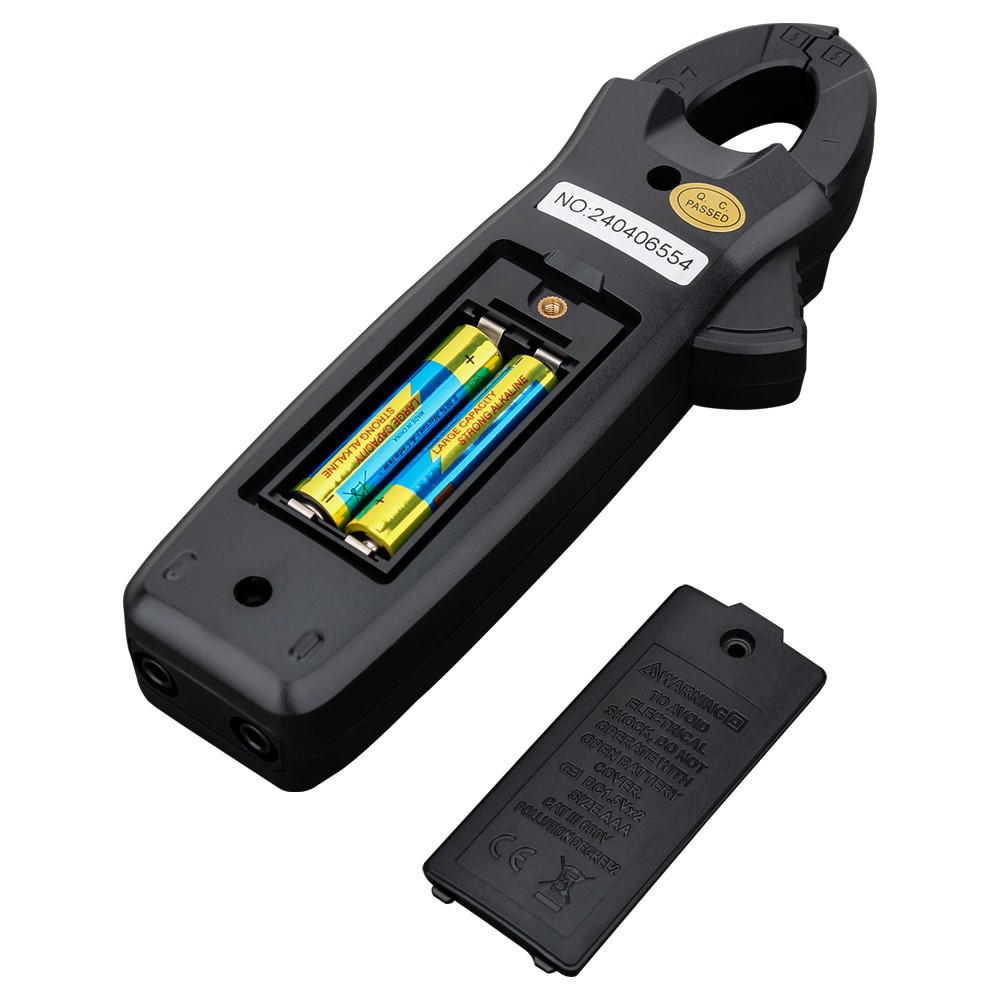

Felépítés és elv
A bilincsmérő lényegében egy áramváltóból, egy szorítókulcsból és egy egyenirányító mágneses elektromos rendszer reaktív erőműszeréből áll.
A bilincs típusú mérő működési elve megegyezik a transzformátoréval. A primer tekercs egy vezeték, amely egy bilincs típusú vasmagon halad át, ami egyenértékű egy 1-fordulattranszformátor primer tekercsével. Ez egy lépcsős transzformátor. A szekunder tekercs és a méréshez használt ampermérő alkotja a szekunder kört. Ha váltóáram halad át a vezetéken, akkor ez a tekercs által generált váltakozó mágneses tér indukálja az áramot a szekunder áramkörben. Az áram nagysága arányos a primer áram arányával, ami megegyezik a primer és szekunder tekercsben lévő fordulatok számának fordított arányával. A nagy áramok mérésére bilincs típusú ampermérőt használnak. Ha az áramerősség nem elég nagy, a bilincs típusú ampermérőn áthaladó vezeték meneteinek száma növelhető, és a mért áram osztható a menetek számával.
A bilincs-ampermérő átmenőmagos áramváltójának szekunder tekercsét a vasmag köré tekerik, és az AC ampermérőhöz csatlakoztatják. Primer tekercse a transzformátor közepén áthaladó mért vezeték. A gomb tulajdonképpen egy tartományválasztó kapcsoló, a csavarkulcs feladata pedig az átmenőmagos transzformátor magjának mozgatható részének nyitása és zárása, hogy azt a mért vezetékre rögzítse.
Az áramerősség mérésekor nyomja meg a csavarkulcsot, nyissa ki a fogót, és helyezze a mért áramvezető vezetéket az átmenő típusú áramváltó közepére. Amikor a mért vezetéken váltakozó áram halad át, a váltakozó áram mágneses fluxusa áramot indukál a transzformátor szekunder tekercsében. Ez az áram áthalad az elektromágneses ampermérő tekercsén, ami a mutató eltérülését okozza, és a mért áramértéket jelzi a mérőskálán.
Miután a vizsgált vezetéket a vasmag gombon keresztül az ablakba behelyeztük, fontos, hogy a bilincs két oldala jól illeszkedjen, és ne kerüljön más tárgy a közepére;
A szorítómérő minimális tartománya 5A, és kis áramok mérésekor a kijelzési hiba nagyobb lesz. Ezt úgy lehet mérni, hogy a feszültség alatt lévő vezetéket néhány fordulatig feltekerjük egy szorítómérőre, és a kapott leolvasott értéket elosztjuk a fordulatok számával, hogy megkapjuk a kívánt eredményt.
4. A bekapcsolás után megjelenő túl- vagy alulfeszültséget általában a bemeneti fázisvesztés, az áramkör elöregedése és az áramköri lapon lévő nedvesség okozza. Határozza meg a feszültségérzékelő áramkörét és az észlelési pontokat, és cserélje ki a sérült alkatrészeket.
5. A bekapcsolás után megjelenő túláram vagy testzárlat általában az áramérzékelő áramkör károsodásának tulajdonítható. Ilyen például a Hall elemek, műveleti erősítők stb.
6. Az indítási kijelző túláramát általában a meghajtó áramkör vagy az invertermodul károsodása okozza.
7. Az üresjárati kimeneti feszültség normális, de terhelés után túlterhelést vagy túláramot mutat. Ezt a helyzetet általában a nem megfelelő paraméterbeállítások vagy a meghajtó áramkör elöregedése, a modul sérülése okozza.
