1. Anyagok készítése
1. 3 npn típusú kis teljesítményű tranzisztor, 2 gombelem, 1 100Ω ellenállás, 1 fénykibocsátó dióda és 1 közös teszttoll.
2. Szerszámok, forrasztópáka, csipesz, átlós fogó, multiméter.
Másodszor, a gyártási módszer
1. Azonosítsa az összetevőket
(1) A triódának 3 érintkezője van, amelyek emitter (e), bázis (b) és kollektor (c). A triódáknak két típusa van: npn típusú és npn típusú, amelyek hasonló funkciójúak, de ellentétes áramirányokkal.
(2) A fénykibocsátó diódának csak 2 érintkezője van, ezek a pozitív és a negatív elektródák. Általában a hosszabbik a pozitív, a másik a negatív pólus. Nem lehet megfordítani az áramkörben.
2. Vágja rövidre az összes alkatrész vezetékét, kaparja le az oxidréteget, és a lehető legtömörebbre hegessze össze őket a 4. ábra szerint.
3. Az 5. ábra szerint helyezze be a forrasztott áramkört az elektromos tollba, ügyeljen arra, hogy az ellenállás A vége érintkezzen az elektromos toll elülső végének fém részével és a gombelem-csomag pozitív pólusával. a rugón keresztül kell csatlakoztatni az elektromos toll végének fémcsavarjához.
3. A használat megtanulása
1. Elektromosság mérés indukciós módszerrel

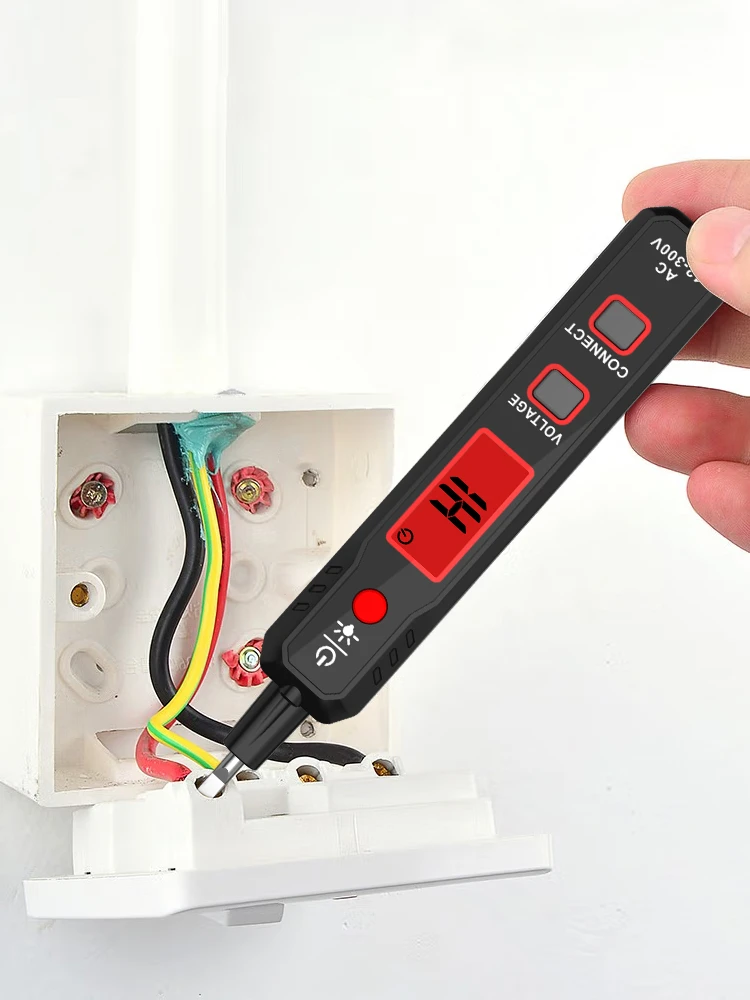

Fogja meg az elektromos tollat, és az elülső végével érintse meg a hálózati vezeték külső burkolatát (nem a vezeték fém részét). Ha a LED világít, az azt jelenti, hogy az érintkező a fázisvezeték (feszültség alatt álló vezeték), ellenkező esetben a nulla vezeték (földvezeték). Ha több vonal nem világít, az azt jelenti, hogy nincs áram.
2. Azonosítsa a diódákat és triódákat.
Érintse meg egyik kezével a dióda egyik pólusát, a másik kezével érintse meg a dióda másik pólusát. Ha a LED világít, az azt jelenti, hogy a toll hegye hozzáér a negatív pólushoz; ha nem, akkor a toll hegye hozzáér a pozitív pólushoz. Ezután fordítsa meg a két csapot, és próbálja újra. Ha a két mérés nem világít, akkor a dióda elromlott. A trióda mérési módszere hasonló, két egymással összekapcsolt diódának tekinthető.
3. Ellenőrizze, hogy az áramkör be vagy ki van-e kapcsolva, és nincs-e szivárgás
Abban az esetben, ha a vezeték nincs csatlakoztatva a tápegységhez, érintse meg az egyik kezével a vezeték egyik végét az elektromos tollal, a másik kezével pedig csípje meg a vonal másik végét. A vezeték csatlakozik az elektromos hálózathoz, tartsa az elektromos tollat, érintse meg az elektromos készülék házát, a fénykibocsátó dióda világít, jelezve a szivárgást.
