A neoncső típusú teszttoll bemutatása és alkalmazása
1. Neoncső teszttoll
A neoncső típusú teszttollat, más néven elektromos tollat, annak tesztelésére használják, hogy a vezeték, az elektromos készülék és az elektromos berendezés fém burkolata fel van-e töltve. A neoncső típusú teszter a leggyakrabban használt teszter. A tesztelés során annak megállapítására, hogy a vizsgált tárgy fel van-e töltve, aszerint, hogy a belső neoncső fényt bocsát-e ki.
Ennek a fajta elektromos tollnak alapvetően két formája van: toll típusú és csavarhúzó típusú. A hagyományos elektromos teszttoll 60-550 V feszültséget képes érzékelni. Ebben a tartományban minél nagyobb a feszültség, annál világosabb a teszttoll neoncsöve. Nincs fény, a biztonság kedvéért ne használjon közönséges tesztceruzát az 500 V-nál magasabb feszültség észlelésére.
Neoncső típusú teszttoll használata
1. Különböztesd meg az egyenáramot és a váltakozó áramot. Egy feltöltött tárgy mérésénél a neoncső két elektródája egyszerre bocsát ki fényt, jelezve, hogy váltakozó áramról van szó. A két elektróda közül csak az egyik bocsát ki fényt, ez egyenáram.

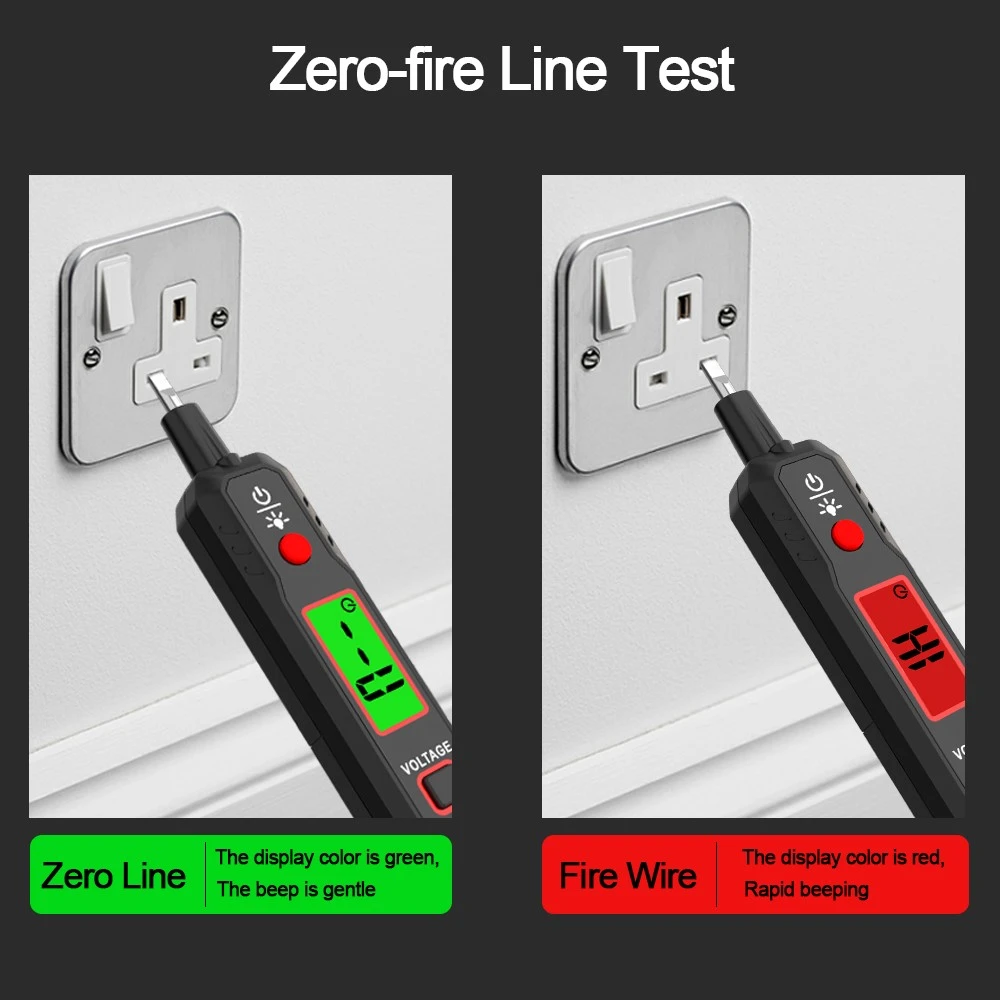

2. Különböztesse meg a feszültség alatt álló vezetéket és a nulla vezetéket. A váltóáram mérésénél a világító neoncső a feszültség alatt lévő vezeték, a nem világító pedig a nulla vezeték.
3. Határozza meg az egyenáram pozitív és negatív pólusát! Csatlakoztassa a teszttollat a DC áramkörhöz a teszteléshez, a neon izzón világító pólus a negatív, a nem világító pólus a pozitív pólus.
4. Ítélet, hogy a nulla vonal nyitva van. Amikor az elektromos toll megérinti a lámpafoglalat két elektródáját, a neoncső világít, de az izzó nem világít, jelezve, hogy a nulla vezeték megszakadt.
5. Mérje meg, hogy a feszültség alatt lévő vezeték hozzáér-e a házhoz. Tesztelje az elektromos berendezés burkolatát, és a neoncső világít, jelezve, hogy a feszültség alatt álló vezeték hozzáért a berendezés burkolatához.
6. Ítélje meg a feszültségszintet. A teszt során minél nagyobb a mért feszültség, annál erősebb a neoncső által kibocsátott fény. A tapasztalt emberek a fény intenzitása alapján meg tudják ítélni a hozzávetőleges feszültségtartományt.
7. Határozza meg a feszültség meglétét vagy hiányát. A vizsgált tárgy tesztelésekor, ha a tesztceruza neoncsöve világít, az azt jelenti, hogy a vizsgált tárgy feszültséggel rendelkezik, és a feszültség nem alacsonyabb, mint 60 V. Teszttollal tesztelje az elektromos berendezések, például motorok, transzformátorok, elektromos szerszámok, mosógépek és hűtőszekrények fémhéját. Ha a neoncső világít, az azt jelenti, hogy a berendezés héja fel van töltve.
