Hogyan használjunk multimétert a fotoelektromos kapcsoló normál nyitott és zárt pontjainak mérésére
Fotoelektromos kapcsoló (fotoelektromos érzékelő) a fotoelektromos közelségkapcsoló rövidítése. A fénysugár blokkolását vagy visszaverését használja az észlelt tárgy által, és a szinkron áramkör kapuzza az áramkört az objektum jelenlétének vagy hiányának észlelésére. A tárgyak nem korlátozódnak a fémekre, minden olyan tárgy észlelhető, amely képes visszaverni a fényt. A fotoelektromos kapcsoló a bemeneti áramot fényjellé alakítja az adón és kibocsátja, a vevő pedig a kapott fény intenzitása vagy jelenléte szerint érzékeli a céltárgyat. A biztonsági rendszerben elterjedt fotoelektromos kapcsolós füstjelzőt gyakran használják az iparban a mechanikus kar mozgásainak számlálására.
Manapság sok fotoelektromos kapcsolónak van normál nyitott és zárt kimenete is. Az alaphelyzetben nyitott és alaphelyzetben zárt állapotok a fotoelektromos kapcsoló kimeneti állapotai, amikor nem érzékel tárgyat. Ez azt jelenti, hogy a fotoelektromos kapcsolónak van egy alaphelyzetben nyitott kimenete és egy normálisan zárt kimenete, amikor nincs művelet.
Különböztesse meg, hogy a fotoelektromos kapcsoló alaphelyzetben nyitott vagy zárt:
1. Az egyetlen érintkező megkülönböztethető a modell paramétereitől;
2. Sok termék egyidejűleg két normál nyitott és zárt érintkezőkészletet biztosít, a kapcsolón látható a logó;

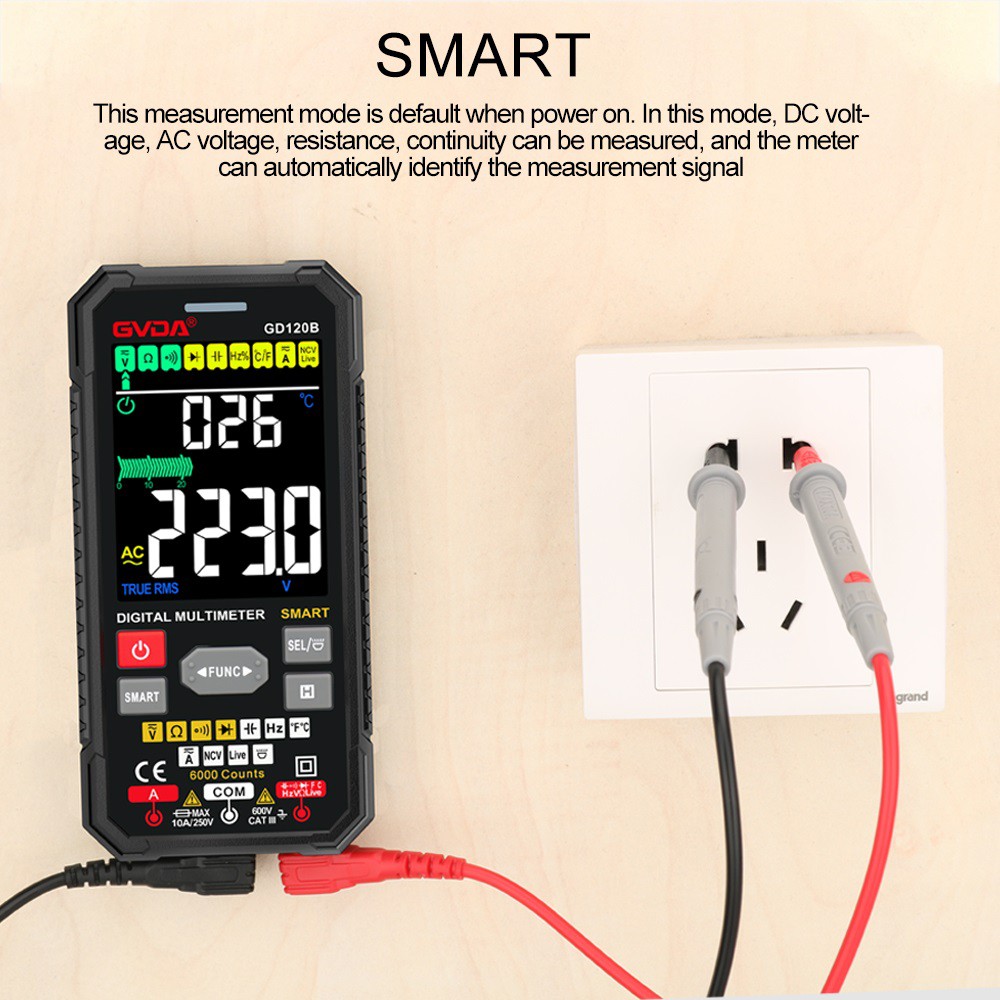

3. A méréshez multimétert használhat
Hogyan használjunk multimétert annak megítélésére, hogy a közelítéskapcsoló alaphelyzetben zárva vagy nyitva van-e
A közelítéskapcsoló alaphelyzetben zárva vagy nyitva van?
1 . Három vezetékes DC24V induktív PNP típus: barna a plusz 24V-hoz, a kék a 0V-hoz csatlakozik.
A fekete a digitális multiméter egyenfeszültség-tartományának piros mérővezetékéhez, a fekete pedig a 0V-hoz csatlakozik.
Ekkor a multiméter általában 24 V feszültséggel zárva van, és 24 V feszültség nélkül nyitva van.
2. Három vezetékes DC24V induktív NPN típus: barna a plusz 24V-hoz, kék a 0V-hoz csatlakozik.
Fekete Csatlakoztassa a digitális multiméter egyenfeszültség-tartományának fekete mérővezetékéhez, a piros mérővezetékhez pedig plusz 24 V-hoz.
Ekkor a multiméter általában zárva van, ha 24 V feszültség van, és normál esetben nyitva van, ha nincs 24 V feszültség.
