Hogyan használjunk nagy pontosságú, egyenáramú stabilizált tápegységet állandó feszültséggel és állandó árammal

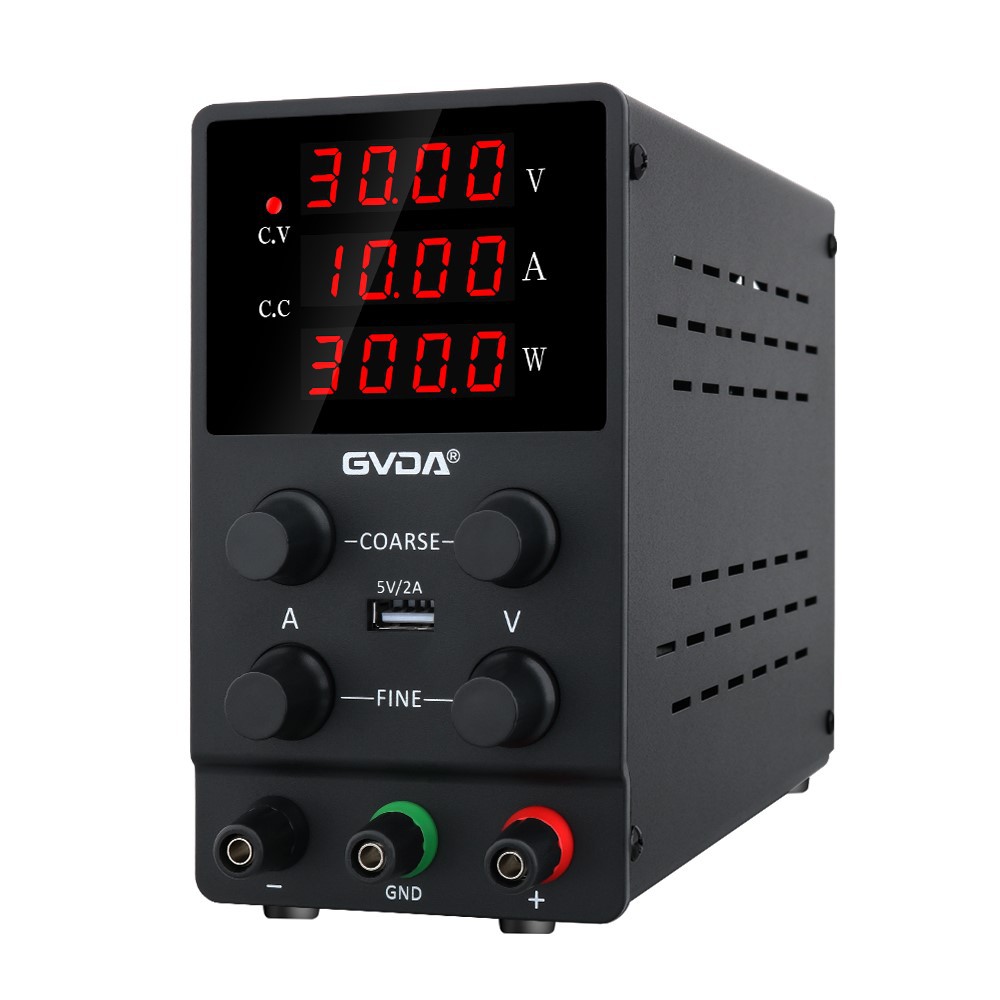

Állandó feszültség állandó áram A nagy pontosságú egyenáramú szabályozott tápegység állandó feszültség (CV), állandó áram (CC), kimeneti feszültség 0~30V állítható, kimeneti terhelési áram 0 ~ 3A állítható tápegység felszerelés. Működési jellemzője az állandó feszültség/állandó áramú automatikus átalakítás, amely a terhelés változásával folyamatosan változhat az állandó feszültség és az állandó áram állapota között, az állandó feszültség és az állandó áram üzemmód metszéspontját pedig konverziós pontnak nevezzük. Az újratölthető akkumulátor az állandó áram karakterisztika használatával tölthető, ami nagyon kényelmes a használata.
Állandó feszültségű, állandó áramú, nagy pontosságú, egyenáramú, szabályozott tápegység működési elve
Az egész gép négy részre oszlik: sorozat DC stabilizált tápegység, beleértve a beállító erősítőt és az állandó feszültségű áramkört; állandó áramszabályozás és állandó feszültség állandó áram konverziós kijelző része; referencia stabilizált feszültségű tápegység; transzformátor szekunder váltóáramú feszültség automatikus beállító áramkör.
1. Soros DC stabilizált tápegység és állandó feszültségű áramkör. Főleg T1, T2, T10, T11 beállítócsövekből, IC1, p1, p2 op amp feszültségbeállító potenciométerből és referenciafeszültségből áll, hogy állandó feszültségű áramkört képezzen, amely szabályozza a T2 alapfeszültségét, megváltoztatja a vezetési fokot. beállító cső, és biztosítja a feszültségszabályozó áramkör stabilitását. normál munka. Itt a p1 és p2 durva beállító és finombeállító potenciométerként használatos a feszültség beállításához, és az IC1 nem invertáló kivezetése a referenciafeszültséghez és a beállító feszültséghez van csatlakoztatva, és összehasonlítva az invertáló terminál mintavételi feszültségével a változáshoz. az állítócső árama.
2. Állandó áramkör - más néven áramkorlátozó áramkör. Vagyis az előre meghatározott áramkorlátra állítva a kimeneti áram állandó marad, és a terhelés további növekedésével arányosan csökken a kimeneti feszültség. Az állandóáramú áramkör az IC2 műveleti erősítőből és a 0.15Ω mintavevő ellenállásból, valamint egy állandó feszültség és állandó áram konverziós kijelző áramkörből áll. Az IC2 nem invertáló vége a referenciafeszültséget a p3 árambeállító potenciométertől és a W1 referenciateljesítmény-beállítástól kapja, az invertáló vége pedig 1kΩ ellenálláson keresztül csatlakozik a 0.15Ω mintavevő ellenállás elülső végéhez. . Ha a mintavételezési feszültség nagyobb, mint a referenciafeszültség, az IC2 kimeneti feszültsége leesik, így a T2 Vb-je csökken, a kimeneti feszültség pedig csökken, de a kimeneti áram változatlan marad, elérve az áramkorlátozás célját. Állandó feszültségnél a T8 be van kapcsolva és a T9 ki van kapcsolva, tehát az állandó feszültség (CV) zöld lámpája világít, az állandó áram (CC) piros lámpája nem világít, mivel az IC2 kimenete állandó feszültség mellett magas, és a feszültségszabályozó DZ (6V) bekapcsolja a T8-at, a zöld lámpa világít. Ha az áramkorlátozó védelem működik, az IC2 kimenete {{20}}. Ekkor a T2 Vb-je 0-ra csökken a dióda feszültségén keresztül, így a beállító cső le van vágva.
3. Referencia szabályozott tápegység. TL431-ből és 78L12-ből, T3-ból áll. A TL431 nem csak szabványos feszültségként használatos, hanem a hibafeszültség felerősítéséért és a T3 cső vezérléséért is felelős. A TL431 belső referenciafeszültsége 2,5 V, a mintavételi feszültséget ténylegesen összehasonlítják a TL431 2,5 V-os referenciafeszültségével, és a TL431 katódfeszültségét megváltoztatják a T3 vezetőképességének beállításához. Ezenkívül a T3 alapfeszültségét 78L12 stabilizálja, majd 1 kΩ-os ellenálláson átvezeti az alapra, hogy a kimenet plusz 15 V stabil maradjon. A kimenet plusz 15 V főként az IC1 és IC2 integrált műveleti erősítő tápellátásához és referenciafeszültséghez állandó feszültségű és állandó áramú áramkörökhöz használatos. Váltófeszültségű kapcsolóáramkörök referenciafeszültsége. plusz 6V csatlakozik a fő szabályozott tápegység kimeneti pozitív pólusára.
Az ábrán látható, hogy a TpR-3003 DC-szabályozású tápegység nagy pontossága elsősorban a dupla nagy pontosságú szabályozott feszültségből álló referenciatápegységet használja.
4. A kimenet plusz 10V és plusz 20V automatikusan átkapcsol. A T6 alapja egy 45kΩ-os ellenálláson keresztül csatlakozik a referenciafeszültséghez, a referenciafeszültséget pedig a referenciafeszültség biztosítja, míg a másik bázis egy 18kΩ-os ellenálláson és egy soros diódán keresztül csatlakozik a teljes tápegység kimeneti katódjához. mintavétel. Ha a kimeneti feszültség 10 V-nál alacsonyabb, a T6 bekapcsol, a T7 kikapcsol, a J2 relé felszabadul, és az alaphelyzetben zárt érintkezőt a 14 V AC alacsony fokozaton lévő bemeneti feszültségre csatlakoztatják. Amikor a kimeneti egyenfeszültség eléri a 10 V-ot, a T6 alapja negatív feszültségű és kikapcsol, így a T7 bekapcsol, a J2 relé záródik, és az alaphelyzetben zárt érintkezőt a 24 magas fokozaton csatlakoztatják. Amikor a Zener cső teljes kimenő teljesítménye eléri a plusz 20 V-ot, a T5 lekapcsol, a T4 bekapcsol, és a J1 záródik, így a J1 normál nyitott érintkezője csatlakozik, és a szabályozócső bemeneti feszültsége átkapcsol a harmadik nagy sebességfokozat 32. A TpR szabályozható tápegység mindig garantál egy bizonyos feszültségkülönbséget a feszültség beállításánál, amit főként a váltakozó feszültség automatikus beállításával érünk el.
