Hogyan teszteljük a 25 voltos 6800 mikrofarad kondenzátorok minőségét multiméterrel
Multiméterrel mérhető. Digitális mérőknél speciális kapacitású hajtómű használható a méréshez. Ezenkívül a mutató mérő ellenállás fájljával is mérhető.

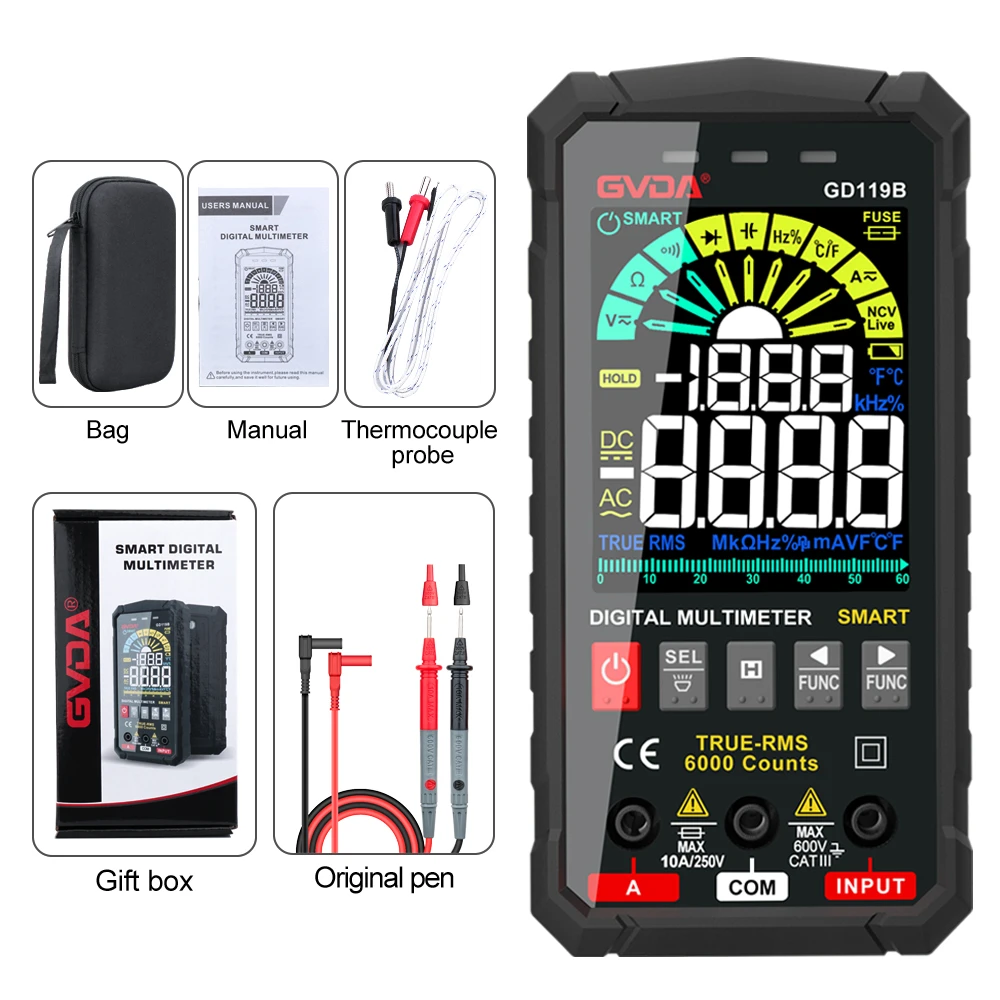

Digitális mérőműszerrel viszonylag egyszerűen mérhető, méréssel közvetlenül is leolvasható. Mivel a mérőkészülékek többsége nem tud 200μF-nál nagyobb kapacitást mérni, ez sorosan is mérhető, majd a mért kapacitás kapacitását a mérő becsülheti meg.
Alább láthatók azok az eredmények, amelyeket 150 µF-os kondenzátorral mértem. A hiba csökkentése érdekében először mérje meg ennek a kondenzátornak a tényleges kapacitását, a mért érték csak 131,2 μF, majd fűzze össze a 6800 μF-os kondenzátorral. Ekkor a mért teljes kapacitás C total:
Pontosan összhangban van a számítás eredményeivel. Ez azt mutatja, hogy a kondenzátor jó, és nincs probléma a kapacitással.
Valójában a multiméter kapacitásfájlja nem túl pontos, így a különbség értéke nem nagy, és a kapacitás jónak tekinthető.
Ezenkívül a mutató multiméter ellenállásfájljával is mérhető. Ennek a kondenzátornak a nagy kapacitása miatt alacsony Rx1 vagy Rⅹ10 ellenállással kell mérni. Például az MF47 mérő Rx1 fogaskerekének használatakor abban a pillanatban, amikor a teszttoll megérinti a kondenzátor tűjét, a mutató körülbelül 60 Ω-ra leng.
Ha a hinta túl kicsi, az azt jelenti, hogy a kapacitás nem elegendő. Ha nem lendül, vagy a mutató nem tud visszaállni nullára nagy elhajlás után, akkor a kondenzátor megsérül. Lesznek különbségek a különböző multiméterek között a lengés szempontjából, de nem túl nagy.
A kapacitás mérése után átállíthatja a fokozatot Rx1K vagy Rx10K fokozatra a szivárgás észleléséhez, és a mutatónak fokozatosan vissza kell állnia nullára. Ha a több száz KΩ alatti ellenállás érték mindig megjelenik, az azt jelenti, hogy a kondenzátor komoly szivárgást szenved, és már nem használható. A mutatómérő mérésekor ügyeljen a kondenzátor polaritására. A piros mérővezetéket a kondenzátor negatív elektródájához kell csatlakoztatni, különben szivárgás lép fel.
Ezen túlmenően, a kondenzátort feltétlenül kisütni kell, mielőtt észlelné.
