Hogyan teszteljük az inverter minőségét multiméterrel
Mint mindannyian tudjuk, a frekvenciaváltónak számos védelmi funkciója van, mint például túláram, túlfeszültség, túlterhelés elleni védelem és így tovább. Az ipari automatizálás folyamatos fejlesztésével a frekvenciaváltókat is széles körben alkalmazzák.
Az elektronikus áramkörök tervezési folyamata során a mérnököknek elkerülhetetlenül szükségük van multiméterekre egyes mérőműszerek méréséhez. A mérnökök tudják, hogy a multiméter képes egyenáramot, váltakozó feszültséget és egyenfeszültséget mérni. A frekvenciaváltó egy olyan eszköz, amely a motor működési teljesítményfrekvenciájának módosításával vezérli az AC motort. Ez a cikk elmagyarázza Önnek, hogyan kell multimétert használni az inverter minőségének mérésére.

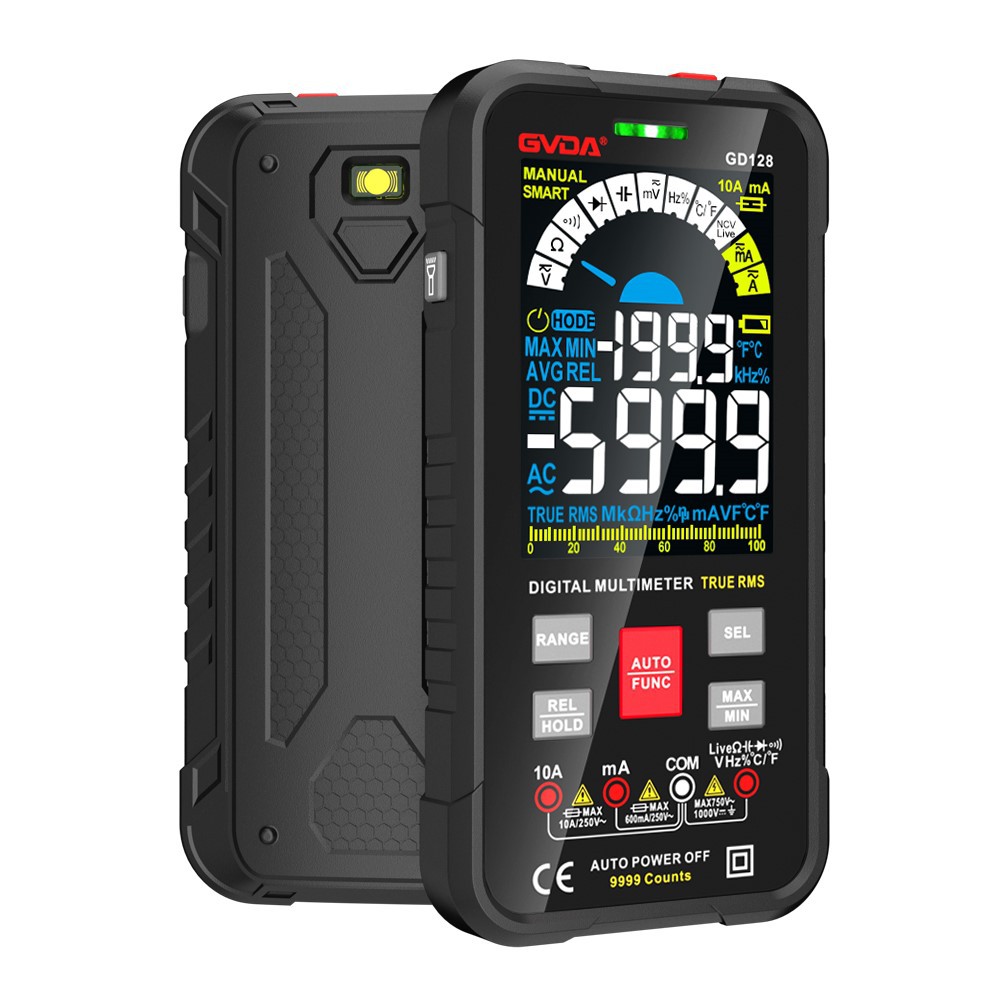

Figyelembe kell venni, hogy a személyi biztonság érdekében a gépet áramtalanítani kell, az inverter bemeneti vezetékeit R, S, T és az U, V, W kimeneti vezetékeket üzembe helyezés előtt el kell távolítani! Először fordítsa a multimétert a "másodlagos cső" fájlra, majd használja a multiméter piros és fekete mérővezetékeit a detektáláshoz a következő lépések szerint:
A fekete mérővezeték érinti az egyenáramú busz P( plus ) negatív pólusát, a piros mérővezeték egymás után érinti az R, S, T pólust, és rögzíti a kijelzett értéket a multiméteren. Ezután érintse meg a piros mérőzsinórt az N(-), a fekete mérőzsinórt pedig az R, S, T pontokkal, és rögzítse a multiméter kijelzett értékét. Ha a hat kijelzett érték alapvetően kiegyensúlyozott, az azt jelenti, hogy az inverter dióda-egyenirányítójával vagy lágyindító ellenállásával nincs gond, ellenkező esetben a megfelelő pozícióban lévő egyenirányító modul vagy lágyindító ellenállás megsérül. Jelenség: nincs kijelző.
A piros mérőzsinór érinti az egyenáramú busz P( plus ) negatív pólusát, a fekete mérővezeték pedig felváltva érinti az U, V, W pólust, és rögzíti a kijelzett értéket a multiméteren. Ezután érintse meg a fekete mérőzsinórt az N(-), a piros mérőzsinórt pedig az U, V, W pontokkal, és rögzítse a multiméter kijelzett értékét. Ha a hat kijelzett érték alapvetően kiegyensúlyozott, az azt jelzi, hogy nincs probléma a frekvenciaváltó IGBT inverter moduljával. Ellenkező esetben a megfelelő pozícióban lévő IGBT inverter modul megsérül. Jelenség: nincs kimenet vagy hiba van jelentve.
Használja a frekvenciaváltót egy megfelelő teljesítménnyel rendelkező aszinkron motor meghajtására, hogy terhelés nélkül működjön, állítsa be az f frekvenciát, és kezdjen 50 Hz-ről a legalacsonyabb frekvenciára csökkenni.
A folyamat során használjon ampermérőt a motor üresjárati áramának érzékelésére. Ha az üresjárati áram a frekvenciacsökkenés során stabil és lényegében változatlan marad, akkor jó inverter.
A minimális frekvencia így számítható ki, (szinkron fordulatszám - névleges fordulatszám) × póluspárok száma p÷60. Például egy 4-pólusú motornál a névleges fordulatszám 1470 ford./perc, a minimális frekvencia pedig=(1500-1470) × 2÷60=1Hz.
A lágyindító ellenállással nincs gond, ellenkező esetben az egyenirányító modul vagy a megfelelő pozícióban lévő lágyindító ellenállás sérült, jelenség: nincs kijelző.
A piros mérőzsinór érinti az egyenáramú busz P( plus ) negatív pólusát, a fekete mérővezeték pedig felváltva érinti az U, V, W pólust, és rögzíti a kijelzett értéket a multiméteren. Ezután érintse meg a fekete mérőzsinórt az N(-), a piros mérőzsinórt pedig az U, V, W pontokkal, és rögzítse a multiméter kijelzett értékét. Ha a hat kijelzett érték alapvetően kiegyensúlyozott, az azt jelzi, hogy nincs probléma a frekvenciaváltó IGBT inverter moduljával. Ellenkező esetben a megfelelő pozícióban lévő IGBT inverter modul megsérül. Jelenség: nincs kimenet vagy hiba van jelentve.
Használja a frekvenciaváltót egy megfelelő teljesítménnyel rendelkező aszinkron motor meghajtására, hogy terhelés nélkül működjön, állítsa be az f frekvenciát, és kezdjen 50 Hz-ről a legalacsonyabb frekvenciára csökkenni.
A folyamat során használjon ampermérőt a motor üresjárati áramának érzékelésére. Ha az üresjárati áram a frekvenciacsökkenés során stabil és lényegében változatlan marad, akkor jó inverter.
A minimális frekvencia így számítható ki, (szinkron fordulatszám - névleges fordulatszám) × póluspárok száma p÷60. Például egy 4-pólusú motornál a névleges fordulatszám 1470 ford./perc, a minimális frekvencia pedig=(1500-1470) × 2÷60=1Hz.
Az AC és DC szilárdtestrelék megkülönböztetése: Az egyenáramú szilárdtestrelé burkolatának bemeneti és kimeneti kapcsai mellett általában "plusz" és "-" szimbólumok találhatók, valamint a "DC bemenet" és a "DC kimenet" szavak megjelölt. Az AC szilárdtest relé bemeneti végén csak "plusz" és "-" szimbólumokkal jelölhető, a kimeneti végén nincs pozitív és negatív pont.
A bemeneti és kimeneti kapcsok megkülönböztetése: jelöletlen szilárdtest relék, multiméter R×10k fájlok, az egyes érintkezők előremenő és fordított ellenállásának mérésével a bemeneti és kimeneti kapcsok meghatározásához. Ha egy bizonyos két érintkező előremenő ellenállása kicsi, a fordított ellenállása pedig végtelen, akkor ez a két érintkező bemeneti, a másik két érintkező pedig kimeneti kapocs. Kis ellenállásértékű mérésnél a fekete mérővezeték a pozitív bemeneti kapocsra, a piros mérővezeték a negatív bemeneti kapocsra csatlakozik.
Ha egy bizonyos két érintkező mért előre- és hátrameneti ellenállása egyaránt 0, az azt jelenti, hogy a félvezető relé meghibásodott és megsérült. Ha a szilárdtestrelé minden érintkezőjének előre és hátrafelé mért ellenállásértékei végtelenek, az azt jelenti, hogy a szilárdtestrelé megsérült egy szakadás miatt.
