Először csatlakoztassa a multimétert a tesztdióda végéhez, a multiméter piros mérőzsinórjával érintse meg a trióda egyik érintkezőjét, és a multiméter másik mérővezetékével ellenőrizze a fennmaradó érintkezőket, amíg a következő eredményeket nem kapja:
1. Ha a tranzisztor fekete mérővezetéke az egyik érintkezőhöz csatlakozik, és a piros mérőzsinórral mérjük a másik két érintkező vezetését és van feszültségkijelző, akkor a tranzisztor PNP tranzisztor, és a fekete mérővezeték csatlakozik a tranzisztor B alapjához. , a fenti módszerrel teszteléskor az egyik érintkezőhöz csatlakoztatott multiméter piros mérőzsinórjának feszültsége valamivel nagyobb, ekkor ez a tű a trióda E emittere, a fennmaradó, kisebb feszültségű érintkező pedig a gyűjtő C.
2. Ha a trióda piros mérővezetéke az egyik érintkezőhöz, a másik két érintkező pedig a fekete mérővezetékhez van csatlakoztatva, akkor van feszültség kijelzés, akkor a tranzisztor NPN tranzisztor, a tű pedig a piros mérővezeték a tranzisztor B alapja. , a fenti módszerrel történő tesztelésnél az egyik érintkezőhöz csatlakoztatott multiméter fekete mérőzsinórjának feszültsége valamivel nagyobb, ekkor ez a tű a trióda E emittere, a fennmaradó, kisebb feszültségű érintkező pedig a kollektor C.
Egy másik módszer a hFE felszerelés használata a megítéléshez. A trióda talpának és csőtípusának meghatározása után helyezze be a trióda talpát az Lu értékmérő furatba az alaphelyzetnek és a cső típusának megfelelően, a másik két tűt pedig a maradék három mérőlyuk közül bármelyik kettőbe helyezze be. Az egyik, figyelje meg a kijelzőn megjelenő adatok méretét, keresse meg a trióda kollektorát és emitterét, változtassa meg a helyzetét, majd mérje meg újra, figyelje meg a kijelzőn megjelenő érték méretét, ismételje meg a mérést négyszer, és hasonlítsa össze és megfigyelni. A legnagyobb mért értékkel rendelkező az irányadó, amely a trióda áramerősítési tényezője, és a megfelelő jack elektródái a trióda kollektora és emittere.
A trióda csőtípusának és tűjének megítélése alapkészség az elektronikai technikában kezdők számára. Annak érdekében, hogy az olvasók gyorsan megértsék a mérési és ítéleti módszert, a szerző négy képletet foglal össze: "Három fordítva, keresse meg az alapot; PN csomópont, határozza meg a cső típusát; Kövesse a nyilat, az elhajlás nagy; ha nem vagy biztos benne , mozgasd a szád." Magyarázzuk meg mondatonként.
1. Három fejjel lefelé, keresse meg az alapot
Mint mindannyian tudjuk, a trióda egy félvezető eszköz, amely két PN átmenetet tartalmaz. A két PN átmenet eltérő csatlakozási módja szerint két különböző vezetőképességű NPN típusú és PNP típusú tranzisztorra oszthatók. Az 1. ábrán ezek áramköri szimbólumai és egyenértékű áramköreik láthatók.
A trióda teszteléséhez használja a multiméter ohmos fogaskerekét, és válassza ki az R×100 vagy R×1k fokozatot. A 2. ábra a multiméter ohmos leállítójának egyenértékű áramkörét mutatja. Az ábrán látható, hogy a piros teszttoll az órában az elem negatív elektródájára, a fekete teszttoll pedig az órán lévő elem pozitív elektródájára csatlakozik.
Tegyük fel, hogy nem tudjuk, hogy a vizsgált tranzisztor NPN vagy PNP, és nem tudjuk megmondani, hogy az egyes érintkezők melyik elektródája. A tesztelés első lépése annak meghatározása, hogy melyik tű az alap. Ekkor tetszőlegesen veszünk két elektródát (például ez a két elektróda 1 és 2), a multiméter két teszttollajával megmérjük annak előre- és hátrameneti ellenállását, és megfigyeljük a tű elhajlási szögét; majd vegyél újra 1-et. , 3 két elektróda és 2, 3 két elektróda, rendre megfordítja az elülső és a fordított ellenállás mérését, figyelje meg a tű elhajlási szögét. Ebben a három fejjel lefelé történő mérésben két hasonló mérési eredménynek kell lennie: vagyis a fejjel lefelé történő mérésnél a mutatónak nagy és kicsi az elhajlása; a hátralévő időnek annyinak kell lennie, hogy a mutató eltérítési szöge a fejjel lefelé történő mérés előtt és után nagyon kicsi legyen. A gombostű a keresett alap (lásd az 1. és 2. ábrát, hogy megértse az igazságot).
2. PN csomópont, fix cső típus
A trióda alapjának megtalálása után az alap és a másik két elektróda közötti PN átmenet iránya alapján meghatározhatjuk a cső vezetőképességi típusát (1. ábra). Érintse meg a multiméter fekete mérővezetékét az alapelektródához, a piros mérővezetéket pedig a másik két elektróda bármely elektródájához. Ha a mérő mutatójának eltérítési szöge nagy, az azt jelenti, hogy a vizsgált tranzisztor NPN típusú cső; ha a mérő mutatójának elhajlási szöge kicsi, Akkor a vizsgált cső PNP típusú.
3. Előre nyíl, nagy elhajlás
Határozza meg a b bázist, a másik két elektróda közül melyik a c kollektor és melyik az e emitter? Ekkor az ICEO penetrációs áram mérési módszerével meghatározhatjuk a c kollektort és az e emittert.
(1) Az NPN trióda esetében a penetrációs áram mérési áramköre a 3. ábrán látható. Ennek az elvnek megfelelően használja a multiméter fekete és piros mérőtollait a két pólus közötti Rce és Rec előre és hátra ellenállások fejjel lefelé történő mérésére. . Bár a multiméter mutatójának elhajlási szöge a két mérésnél nagyon kicsi, ha figyelmesen figyeljük, mindig lesz elhajlás. Ha a szög valamivel nagyobb, az áramerősségnek a következőnek kell lennie: fekete mérővezeték → c pólus → b pólus → e pólus → piros mérővezeték, az áram áramlása pontosan megegyezik a trióda szimbólumban lévő nyíl irányával ("előre" nyíl"), tehát ekkor a fekete mérővezeték A csatlakozásnak a c kollektornak, a piros mérővezetéknek pedig az e emitternek kell lennie.
(2) A PNP típusú trióda elve szintén hasonló az NPN típushoz, és az áramerősségnek a következőnek kell lennie: fekete mérővezeték → e pólus → b pólus → c pólus → piros mérővezeték, az áram áramlása szintén összhangban van a trióda szimbólumban lévő nyíl iránya, Ezért ebben az időben a fekete mérővezetéket az e emitterhez, a piros mérővezetéket pedig a c kollektorhoz kell csatlakoztatni (lásd 1. és 3. ábra).
4. Ha nem tudja megmérni, mozgassa a száját
Ha a "nyíl követése" mérési folyamatában az elhajlás nagy, ha a két mérési mutató elhajlása az inverzió előtt és után túl kicsi ahhoz, hogy meg lehessen különböztetni, akkor "a száj mozgatása" szükséges. A konkrét módszer a következő: a két mérésnél az "előre nyíló nyíl, nagy elhajlás" két kézzel fogd össze a két teszttoll és a tűk találkozását, tartsd meg a b alapelektródát a szájával (vagy nyomja rá a nyelvét), és mégis A c kollektor és az e emitter az "előre nyíló, nagy elhajlás" megítélési módszerével különböztethető meg. Közülük az emberi test egy egyenáramú előfeszítő ellenállás szerepét tölti be, és a cél az, hogy a hatás nyilvánvalóbbá váljon.
Használjon digitális multimétert a trióda tűinek meghatározásához (grafikus oktatóanyag)
Manapság a digitális multiméter nagyon népszerű villanyszerelő és elektronikus mérőeszköz, kényelmét és pontosságát kedvelik a karbantartók és az elektronikai szerelmesek. Egyes barátok azonban azt mondják, hogy nem olyan jó, mint egy pointer típusú multiméter, amikor egyes alkatrészeket, például triódákat mérnek. Szerintem a digitális multiméterek kényelmesebbek triódák mérésénél. Az alábbiak saját tapasztalataim, én általában így ítélem meg a kis triódákat. Kipróbálhatja, hogy könnyen használható-e vagy javítható-e, és ha bármilyen észrevétele vagy kérdése van, küldjön nekem egy levelet.
Van kéznél néhány BC337-es tranzisztor, tegyük fel, hogy nem tudom, hogy PNP vagy NPN cső-e.

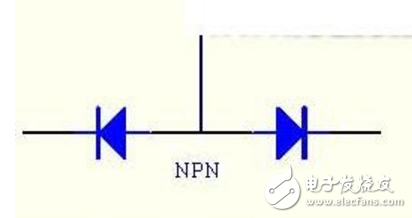

Tudjuk, hogy a trióda belseje olyan, mint két dióda kombinációja. A formája olyan, mint az alábbi képen. A középső az alap (B pólus).
Először is meg kell találnunk az alapot, és meg kell határoznunk, hogy PNP vagy NPN cső-e. A fenti ábrát nézve láthatjuk, hogy a PNP cső alapja a két negatív elektróda közös pontja, az NPN cső alapja pedig a két pozitív elektróda közös pontja. Ekkor a digitális multiméter dióda fogaskerekét használhatjuk az alap mérésére, lásd a 3. ábrát. A PNP cső esetében, amikor a fekete mérővezeték (a mérőben lévő akkumulátor negatív elektródájához van csatlakoztatva) a talpon van , és a piros mérőzsinór a másik két pólus mérésére szolgál, ez általában kicsi leolvasás (általában 0.5-0.8), kis eltéréssel. nagyobb leolvasás (általában 1). Az NPN mérő esetében a piros mérővezeték (a mérőben lévő akkumulátor pozitív elektródájához csatlakozik) az alaphoz csatlakozik. Amint a 4. és 5. ábrán látható, a kéznél lévő BC337 egy NPN cső, a középső tű pedig az alap.
Ha megtalálta az alapot, és tudja, milyen típusú csőről van szó, ideje megítélni az emittert és a kollektort. Ha analóg multimétert használ ehhez a lépéshez, akkor előfordulhat, hogy mindkét kezét kell használnia, és még néhány barát is a nyelvét fogja használni, amiről elmondható, hogy meglehetősen zavaró. És a digitális tábla hármasának használata? alapos? A hFE fájl (a hFE a trióda egyenáramú nagyítását méri) sokkal kényelmesebben mérhető. Természetesen a fenti lépéseket ki is hagyhatja, és közvetlenül a hFE segítségével mérheti a trióda érintkező polaritását. Szerintem kényelmesebb a fenti lépések hozzáadása. Legyen pontosabb.
Tegye a multimétert a hFE fájlra, és a BC337 leereszkedik az NPN kis lyukába, és a B pólus a fenti B betűvel szemben van. Olvassa el, majd fordítsa meg a másik két lábát, és olvassa újra. Ha a leolvasás polaritása nagyobb, akkor az megegyezik a fenti táblázatban jelölt betűvel. Ekkor a BC337 C és E pólusait fel kell ismerni a betűvel szemben. Megtanulta, más triódák is ugyanezt teszik, kényelmesen és gyorsan.
