A bilincsmérővel történő árammérés módszerének és óvintézkedéseinek magyarázata

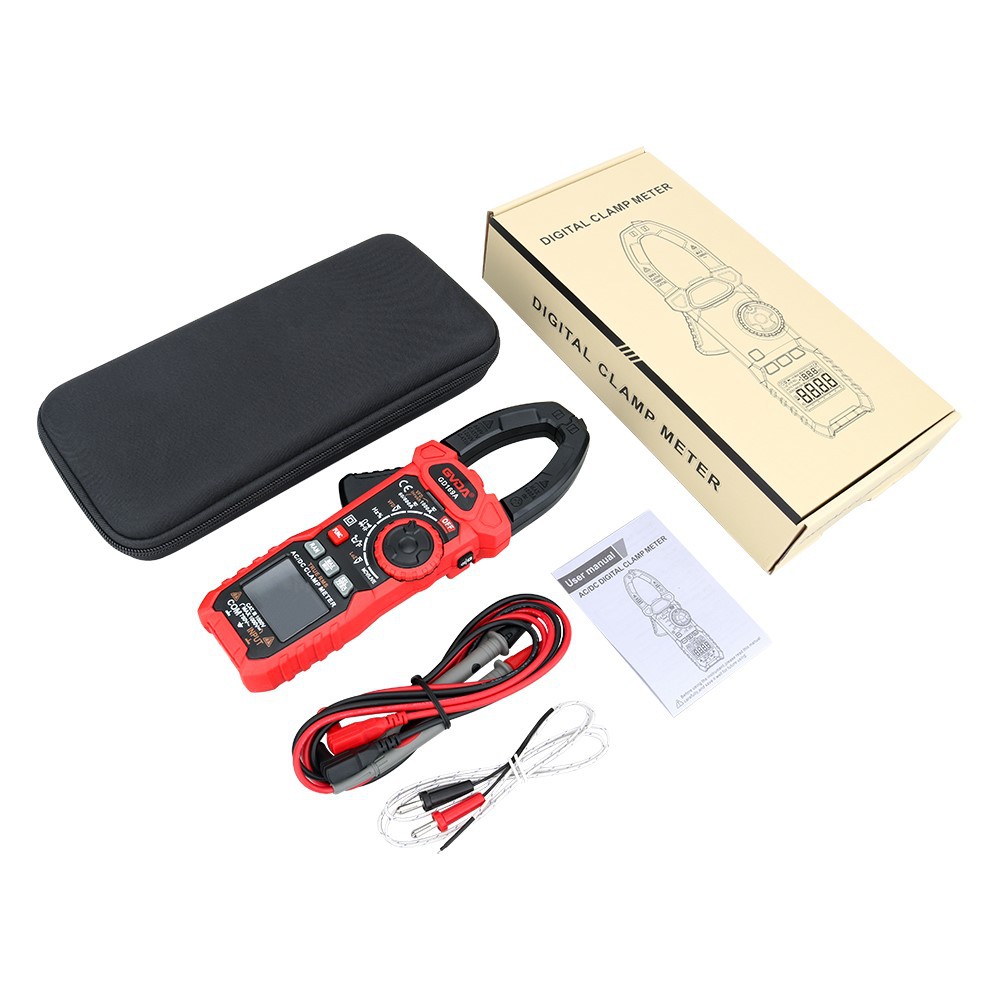

A Clamp meter egy olyan műszer, amely egyesíti az áramváltókat és ampermérőket, és a digitális multiméter fontos ága; Ez egy hordozható műszer, amely képes közvetlenül mérni egy áramkör váltóáramát anélkül, hogy az áramkört megszakítaná. A bilincsmérő lényegében egy áramváltóból, egy szorítókulcsból és egy egyenirányító mágneses elektromos rendszer reaktív erőműszeréből áll.
felhasználási mód:
(1) A mérés előtt mechanikus nullázás szükséges
(2) Válassza ki a megfelelő tartományt, először válassza ki a nagy tartományt, majd válassza ki a kis tartományt, vagy becsülje meg az adattábla értékét.
(3) Ha a minimális tartomány mérését használja, és a leolvasás még nem tiszta, a mért huzal néhány fordulattal tekerhető. A fordulatok számát a bilincs közepén lévő fordulatok számán és a leolvasott =jelzett értéken x tartomány/teljes eltérés x fordulatok száma alapján kell meghatározni.
(4) A mérés befejezése után állítsa a konverziós kapcsolót a maximális tartományba.
(5) Méréskor a mért vezetéket a bilincs közepére kell helyezni, és a kapcsot szorosan le kell zárni a hibák csökkentése érdekében.
figyelmet igénylő ügyek:
(1) Nagyfeszültségű bilincsmérő használatakor ügyelni kell a bilincs ampermérő feszültségszintjére. Szigorúan tilos kisfeszültségű bilincsmérőt használni a nagyfeszültségű áramkör áramának mérésére. Ha a méréshez nagyfeszültségű bilincsmérőt használ, azt két embernek kell kezelnie. A nem szolgálatot teljesítő személyzetnek a második típusú munkavállalási engedélyt is ki kell töltenie. Méréskor szigetelt kesztyűt kell viselniük, szigetelt alátétre kell állniuk, és nem érinthetnek más berendezést a rövidzárlat vagy a földelés elkerülése érdekében.
(2) Az óra időzítésének megfigyelésekor különös figyelmet kell fordítani a biztonságos távolság megtartására a fej és a töltött rész között. Az emberi test bármely része és a feltöltött rész közötti távolság nem lehet kisebb, mint az óra teljes hossza.
(3) Nagyfeszültségű áramkörön történő méréskor tilos a bilincs ampermérő vezetékeit más mérőhöz csatlakoztatni mérés céljából. A nagyfeszültségű kábelek egyes fázisainak árammérésekor a kábelfejek távolságának legalább 300 mm-nek kell lennie, és a szigetelésnek jónak kell lennie. Csak akkor hajtható végre, ha megfelelőnek ítélik a méréshez.
(4) Kisfeszültségű olvadóbiztosítékok vagy vízszintesen elhelyezett kisfeszültségű gyűjtősínek áramának mérésekor az olvadóbiztosíték vagy gyűjtősín minden fázisát védeni kell és szigetelőanyaggal le kell választani a mérés előtt, hogy elkerüljék a fázisok közötti rövidzárlatot.
(5) Szigorúan tilos mérést végezni, ha a kábel egyik fázisa földelt. A kábelfejek alacsony szigetelési szintje által okozott földtörés és robbanás megakadályozása, amely veszélyeztetheti a személyi biztonságot.
(6) Miután a bilincs ampermérő mérése befejeződött, fordítsa a kapcsolót a maximális tartományba, hogy elkerülje a túláramot a következő használat során; És zárt helyen, száraz helyen kell tárolni.
