DC tápegység teszt módszer
1. Kimeneti feszültség beállítása
A kapcsoló tápegységének gyártásakor * * A tesztelési lépések a kimeneti feszültség beállítása a megadott tartományon belül. Csak a lépés befejezése után biztosíthatjuk, hogy a későbbi specifikációk teljesüljenek.
Általában a kimeneti feszültség beállításához a bemeneti AC feszültséget a normál értékre (115VAC vagy 230 VAC) állítják be, és a kimeneti áramot a normál értékre vagy a teljes terhelési áramra állítják. Ezután egy digitális voltmérőt használnak a tápegység kimeneti feszültségértékének mérésére, és a potenciométer (VR) beállításához addig, amíg a feszültség leolvasása a kívánt tartományon belül van.
2. Teljesítmény beállítási sebessége
A teljesítményszabályozási sebesség meghatározása az áramellátás azon képessége, hogy stabil kimeneti feszültséget biztosítson, amikor a bemeneti feszültség megváltozik. Az energiabirtási sebesség méréséhez a következő berendezésre van szükség:

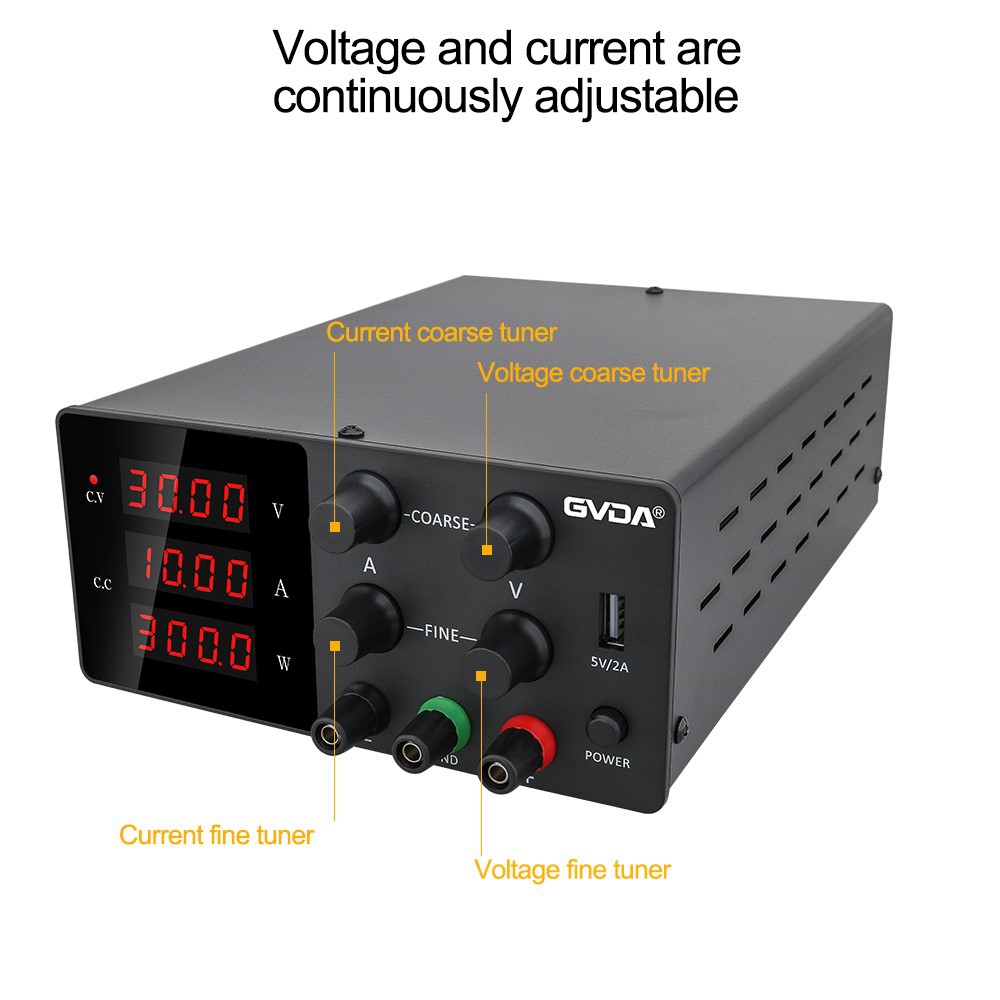

A. Az a tápegység, amely változó feszültség képességet biztosíthat, legalább képes a tesztelt tápegység * alacsony és * magas bemeneti feszültségtartományát biztosítani.
B. A bemeneti tápegység feszültségének mérésére egy gyökér átlagos négyzet alakú AC voltmérőt használnak.
C. Precíziós DC voltmérő, amelynek beállítási sebessége legalább tízszer magasabb, mint a tesztelt objektumé.
D. A vizsgált tápegység kimeneti termináljához csatlakoztatott változó terhelés.
A vizsgálati lépések a következők: Miután a tesztelt tápegységet normál bemeneti feszültség és terhelési körülmények között termikusan stabilizálják, mérje meg és rögzítse annak kimeneti feszültségértékeit min (alacsony) normál (normál) és max (magas) bemeneti feszültségnél. A teljesítményszabályozási sebességet általában a teljesítmény -kimeneti feszültség százalékos eltéréseként mérik, amelyet a bemeneti feszültség normál névleges terhelés melletti változásai okoznak.
3. Terhelési beállítási sebesség
A terhelés beállítási sebességének meghatározása a tápegység azon képessége, hogy stabil kimeneti feszültséget biztosítson, amikor a kimeneti terhelési áram megváltozik. A szükséges berendezés és a csatlakozási módszer hasonló a mért tápegység beállítási sebességéhez, de a különbség az, hogy pontos ampermérőre és kimeneti sorozatokra van szükség a mért tápegységgel.
A vizsgálati lépések a következők: Miután a tesztelt tápegységet normál bemeneti feszültség és terhelési körülmények között termikusan stabilizálják, megmérjük a kimeneti feszültség értékét normál terhelés mellett, majd megmérjék és rögzítsék a kimeneti feszültségértékeket (VMAX és VMIN) alacsony (perc) és magas (Max) terhelések mellett. A terhelés beállítási sebessége általában a teljesítmény -kimeneti feszültség eltérésének százalékos aránya, amelyet a terhelési áram változások okoznak normál rögzített bemeneti feszültség alatt.
4. Átfogó kiigazítási arány
Az átfogó beállítási sebesség meghatározása az áramellátás képessége stabil kimeneti feszültség biztosítására, amikor a bemeneti feszültség és a kimeneti terhelés árama megváltozik. Ez egy átfogó teszt az energiaszabályozási sebesség és a terhelésszabályozás arányának, amely a tápegység pontosabb teljesítmény -ellenőrzését biztosítja a bemeneti feszültség és a terhelési feltételek alatt.
