Általános felszerelések és multiméterek kiválasztására vonatkozó irányelvek
A digitális multiméter jelenleg a leggyakrabban használt digitális műszer. Fő jellemzői a nagy pontosság, az erős felbontás, a tökéletes tesztfunkció, a gyors mérési sebesség, az intuitív kijelző, az erős szűrési képesség, az alacsony energiafogyasztás és a könnyű hordozhatóság. Az 1990-es évek óta a digitális multiméterek gyorsan népszerűvé váltak és széles körben használatosak hazánkban, és a modern elektronikus mérési és karbantartási munkák szükséges eszközeivé váltak, és fokozatosan felváltják a hagyományos analóg (azaz mutatós) multimétereket.
A digitális multimétereket digitális multiméternek (DMM) is ismerik, és számos típusa és típusa létezik. Minden elektronikai dolgozó azt reméli, hogy ideális digitális multiméterrel rendelkezik. A digitális multiméter kiválasztásának számos alapelve van, és néha ezek személyenként változnak. A kézi (zseb) digitális multiméterhez azonban általában a következő jellemzőkkel kell rendelkeznie: tiszta kijelző, nagy pontosság, erős felbontás, széles teszttartomány, teljes tesztfunkciók, erős interferencia-ellenes képesség, viszonylag komplett védelmi áramkör és gyönyörű megjelenés , nagyvonalú, könnyen kezelhető, rugalmas, jó megbízhatóság, alacsony fogyasztás, könnyen szállítható, mérsékelt ár és így tovább.
A digitális multiméterek főbb mutatói, kijelző számjegyei és kijelző jellemzői
A digitális multiméter kijelzőjén megjelenő számjegyek általában {{0}}/2–8 1/2 számjegyek. A digitális műszerek kijelzőjén megjelenő számjegyek megítélésének két alapelve van: az egyik az, hogy azok a számjegyek, amelyek az összes számot 0-től 9-ig képesek megjeleníteni, egész számjegyek; A számláló a számláló, a számláló érték pedig 2000 teljes skála használatakor, ami azt jelzi, hogy a műszer 3 egész számjegyből áll, a tört számjegy számlálója pedig 1, a nevező pedig 2, ezért 3 1/2 számjegynek hívják, „három és fél számjegyként” olvasható, a legmagasabb bit csak 0-t vagy 1-et tud megjeleníteni (a 0 általában nem jelenik meg). 3 2/3 számjegy (ejtsd: "három és kétharmad számjegy"), a digitális multiméter legmagasabb számjegye csak 0 és 2 közötti számokat tud megjeleníteni, így a maximális kijelzési érték ±2999. Ugyanilyen körülmények között 50 százalékkal magasabb, mint egy 3 1/2 számjegyű digitális multiméter határértéke, ami különösen értékes a 380 V-os váltakozó feszültség mérésénél.
A népszerű digitális multiméterek általában a 3 1/2 számjegyű kijelzővel rendelkező kézi multiméterek közé tartoznak, a 4 1/2, 5 1/2 számjegyű (6 számjegynél kevesebb) digitális multiméterek pedig két típusra oszthatók: kézi és asztali. Több mint 6 1/2 számjegy többnyire az asztali digitális multiméterekhez tartozik.
A digitális multiméter fejlett digitális megjelenítési technológiát alkalmaz, tiszta és intuitív kijelzővel és pontos leolvasással. Nemcsak az olvasás objektivitását biztosítja, hanem alkalmazkodik az emberek olvasási szokásaihoz, és lerövidítheti az olvasási vagy rögzítési időt. Ezek az előnyök nem érhetők el a hagyományos analóg (azaz mutató) multimétereknél.
Pontosság (pontosság)
A digitális multiméter pontossága a mérési eredmények szisztematikus és véletlenszerű hibáinak kombinációja. Jelzi a mért érték és a valós érték közötti egyezés mértékét, valamint tükrözi a mérési hiba nagyságát is. Általánosságban elmondható, hogy minél nagyobb a pontosság, annál kisebb a mérési hiba, és fordítva.
A digitális multiméterek sokkal pontosabbak, mint az analóg multiméterek. A multiméter pontossága nagyon fontos mutató. Ez tükrözi a multiméter minőségét és feldolgozási képességét. A gyenge pontosságú multiméter nehezen tudja kifejezni a valós értéket, ami könnyen tévedést okozhat a mérésben.
Felbontás (felbontás)
A digitális multiméter utolsó számjegyének megfelelő feszültségértéket a legalacsonyabb feszültségtartományban felbontásnak nevezzük, ami a mérő érzékenységét tükrözi. A digitális digitális műszerek felbontása a kijelző számjegyeinek növekedésével nő. A különböző számjegyű digitális multiméterek legnagyobb felbontású mutatói eltérőek.
A digitális multiméter felbontási indexe felbontásonként is megjeleníthető. A felbontás a legkisebb szám (nullától eltérő) százaléka, amelyet a mérő a legnagyobb számig képes megjeleníteni.
Hangsúlyozni kell, hogy a felbontás és a pontosság két különböző fogalomhoz tartozik. Az előbbi a műszer "érzékenységét", vagyis az apró feszültségek "felismerésének" képességét jellemzi; ez utóbbi a mérés "pontosságát", vagyis a mérési eredmény és a valódi érték közötti összhang mértékét tükrözi. A kettő között nincs szükségszerű kapcsolat, így nem téveszthetők össze, és a felbontást (vagy felbontást) nem szabad összetéveszteni a hasonlósággal. A pontosság a műszer belső A/D konverterének és funkcionális konverterének átfogó hibájától és kvantálási hibájától függ. A mérés szempontjából a felbontás egy "virtuális" mutató (aminek semmi köze a mérési hibához), a pontosság pedig egy "valódi" mutató (meghatározza a mérési hiba nagyságát). Ezért nem lehetséges a kijelző számjegyeinek önkényes növelése a műszer felbontásának javítása érdekében.
Mérési tartomány
Egy többfunkciós digitális multiméterben a különböző funkcióknak megvannak a megfelelő mérhető maximális és minimális értékei.
mérési sebesség
Ahányszor egy digitális multiméter másodpercenként méri a mért elektromosságot, mérési sebességnek nevezzük, mértékegysége pedig „szor/s”. Ez elsősorban az A/D konverter konverziós arányától függ. Egyes kézi digitális multiméterek a mérési időszakot használják a mérés sebességének jelzésére. A mérési folyamat befejezéséhez szükséges időt mérési ciklusnak nevezzük.
Ellentmondás van a mérési sebesség és a pontossági index között. Általában minél nagyobb a pontosság, annál kisebb a mérési sebesség, és nehéz a kettőt egyensúlyba hozni. Ennek az ellentmondásnak a feloldására beállíthat különböző kijelző számjegyeket, vagy beállíthatja a mérési sebesség-átalakító kapcsolót ugyanabban a multiméterben: adjon hozzá egy gyors mérési fájlt, amelyet a gyorsabb mérési sebességű A/D konverterhez használ; A mérési sebesség növelésére ez a módszer viszonylag elterjedt, és kielégíti a különböző felhasználók mérési sebességre vonatkozó igényeit.
a
bemeneti ellenállás
A feszültség mérésekor a műszernek nagy bemeneti impedanciával kell rendelkeznie, hogy a mérési folyamat során a vizsgált áramkörből vett áram nagyon kicsi legyen, ami nem befolyásolja a vizsgált áramkör működési állapotát vagy a jelforrást, és csökkenti a mérési hibákat.
Áramméréskor a műszernek nagyon alacsony bemeneti impedanciával kell rendelkeznie, hogy a vizsgált áramkörhöz való csatlakoztatás után a műszernek a vizsgált áramkörre gyakorolt hatása a lehető legnagyobb mértékben csökkenthető legyen. Égesd ki a mérőt, kérjük, figyelj a használat során.
A digitális multiméterek osztályozása
A digitális multimétereket a tartománykonverziós módszer szerint osztályozzák, és három típusra oszthatók: manuális tartomány (MAN RANGZ), automatikus tartomány (AUTO RANGZ) és automatikus/manuális tartomány (AUTO/MAN RANGZ).
A különböző funkciók, felhasználások és árak szerint a digitális multiméterek nagyjából 9 kategóriába sorolhatók: alsó kategóriás digitális multiméterek (más néven népszerű digitális multiméterek), középkategóriás digitális multiméterek, közepes/csúcskategóriás digitális multiméterek, digitális/analóg hibrid műszerek, digitális Műszer kettős /analóg diagram kijelzővel, többcélú oszcilloszkóp (digitális multiméter, digitális tároló oszcilloszkóp és egyéb mozgási energia integrálása egy testbe).

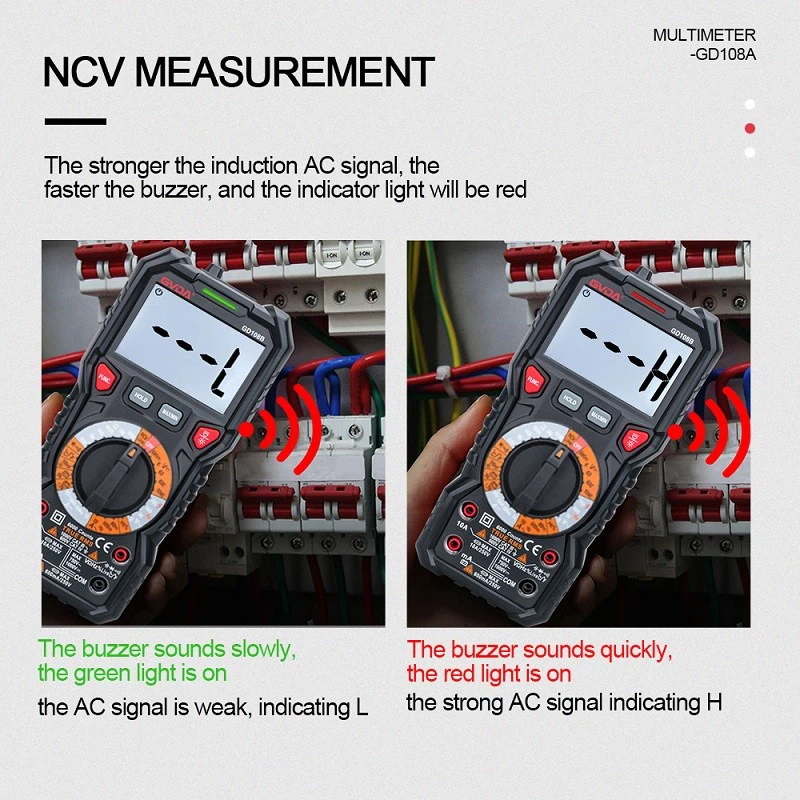

Digitális multiméter tesztelési funkciója
A digitális multiméter nem csak az egyenfeszültséget (DCV), az AC feszültséget (ACV), az egyenáramot (DCA), az AC áramot (ACA), az ellenállást (Ω), a dióda előremenő feszültségesését (VF), a tranzisztor emitter áramerősítési tényezőjét tudja mérni ( hrg), képes mérni a kapacitást (C), a vezetőképességet (ns), a hőmérsékletet (T), a frekvenciát (f), és hozzáadott egy hangjelző fájlt (BZ) a vonal folytonosságának ellenőrzéséhez, alacsony fogyasztású módszer az ellenállás mérésére ( L0Ω). Egyes műszerek rendelkeznek induktivitás-, jelátviteli, AC/DC automatikus konverziós funkcióval és kapacitásváltó automatikus tartománykonverziós funkcióval is.
A legtöbb digitális multiméter a következő újszerű és praktikus tesztfunkciókkal egészült ki: olvasástartás (HOLD), logikai teszt (LOGIC), valós effektív érték (TRMS), relatív érték mérése (RELΔ), automatikus kikapcsolás (AUTO OFF POWER) stb.
A digitális multiméter zavarásgátló képessége
Az egyszerű digitális multiméterek általában az integrált A/D átalakítás elvét alkalmazzák. Mindaddig, amíg a pozitív integrációs időt úgy választjuk meg, hogy pontosan egyenlő legyen a soros interferenciajel periódusának integrál többszörösével, a soros interferencia hatékonyan elnyomható. Ennek az az oka, hogy a keresztkeret-interferenciajelet az előre irányuló integrációs szakaszban átlagolják. A közepes és alsó kategóriás digitális multiméterek közös képkocka-elutasítási aránya (CMRR) elérheti a 86-120 dB-t.
A digitális multiméter fejlesztési trendje
Integráció: A kézi digitális multiméter egylapkás A/D konvertert használ, a periféria áramköre pedig viszonylag egyszerű, csak néhány kiegészítő chipet és alkatrészt igényel. Az egychipes digitális multiméterekhez dedikált chipek megjelenésével egyetlen IC felhasználásával egy teljesen működőképes, automatikus tartományú digitális multiméter alakítható ki, ami kedvező feltételeket teremt a tervezés egyszerűsítéséhez és a költségek csökkentéséhez.
Alacsony energiafogyasztás: Az új digitális multiméterek általában nagyméretű CMOS integrált áramkörű A/D átalakítókat használnak, és az egész gép energiafogyasztása nagyon alacsony.
A hagyományos multiméterek és a digitális multiméterek előnyeinek és hátrányainak összehasonlítása:
Mind az analóg, mind a digitális multiméternek vannak előnyei és hátrányai.
A mutató multiméter egy átlagos mérő, amely intuitív és élénk leolvasási jelzéssel rendelkezik. (Az általános leolvasási érték szorosan összefügg a mutató lengési szögével, ezért nagyon intuitív).
A digitális multiméter egy pillanatnyi mérő. 0,3 másodpercet vesz igénybe a mintavételhez a mérési eredmények megjelenítéséhez, néha az egyes mintavételek eredményei nagyon hasonlóak, nem teljesen azonosak, ami nem olyan kényelmes, mint a mutató típusa az eredmények kiolvasásához. A mutató multiméter általában nem rendelkezik erősítővel, így a belső ellenállás kicsi.
A digitális multiméter műveleti erősítő áramkörének belső használata miatt a belső ellenállás nagyon nagyra, gyakran 1M ohmra vagy nagyobbra tehető. (azaz nagyobb érzékenység érhető el). Ezáltal a vizsgált áramkörre gyakorolt hatás kisebb lehet, és a mérési pontosság is nagyobb.
A mutató multiméter kis belső ellenállása miatt gyakran diszkrét alkatrészeket használnak sönt és feszültségosztó áramkör kialakítására. Emiatt a frekvenciakarakterisztika egyenetlen (a digitális típushoz képest), és a digitális multiméter frekvenciakarakterisztikája viszonylag jobb.
A mutató multiméter belső felépítése egyszerű, így a költségek alacsonyabbak, a funkció kisebb, a karbantartás egyszerű, a túláram- és túlfeszültség-képesség pedig erős.
A digitális multiméter különféle oszcillációs, erősítési, frekvenciaosztás-védelmi és egyéb áramköröket használ a belsejében, így számos funkciója van. Például mérhet hőmérsékletet, frekvenciát (alacsonyabb tartományban), kapacitást, induktivitást, készíthet jelgenerátort stb.
Mivel a digitális multiméter belső szerkezete integrált áramköröket használ, a túlterhelési kapacitás gyenge, és általában nem könnyű megjavítani sérülés után. A DMM-ek alacsony kimeneti feszültséggel rendelkeznek (általában nem több, mint 1 volt). Egyes speciális feszültségjellemzőkkel rendelkező alkatrészek (például tirisztorok, fénykibocsátó diódák stb.) tesztelése kényelmetlen. A mutató multiméter nagyobb kimeneti feszültséggel rendelkezik. Az áramerősség is nagy, és kényelmesen tesztelhető a tirisztorok, fénykibocsátó diódák stb.
Kezdőknek mutatós multimétert kell használni, nem kezdőknek két métert.
kiválasztási elv
1. A mutató mérőjének leolvasási pontossága gyenge, de a mutató lengésének folyamata intuitívabb, és a lengési sebesség tartománya esetenként objektíven tükrözi a mért méretét (például az enyhe rezgés mérése); a digitális mérő leolvasása intuitív, de a digitális változás folyamata rendetlennek tűnik, és nem könnyű figyelemmel kísérni.
2. Általában két elem van a mutatómérőben, az egyik alacsony feszültségű 1,5 V, a másik nagyfeszültségű 9 V vagy 15 V, és a fekete mérővezeték pozitív pólusa a piros mérővezetékhez képest. A digitális mérők általában 6 V-os vagy 9 V-os elemet használnak. Ellenállás üzemmódban a mutatómérő teszttolljának kimeneti árama sokkal nagyobb, mint a digitális mérőé. A hangszóró az R×1Ω áttétellel tud hangos "da" hangot kiadni, a fénykibocsátó dióda (LED) pedig akár az R×10kΩ áttétellel is világíthat.
3. A feszültségtartományban a mutatómérő belső ellenállása viszonylag kicsi a digitális mérőhöz képest, és a mérési pontosság viszonylag gyenge. A nagyfeszültségű és mikroáramú esetek egy része nem is mérhető pontosan, mert a belső ellenállása befolyásolja a vizsgált áramkört (például egy TV-képcső gyorsítási fokozatának feszültségének mérésekor a mért érték jóval alacsonyabb lesz a ténylegesnél érték). A digitális mérő feszültségtartományának belső ellenállása nagyon nagy, legalábbis megaohm szinten, és kevés hatással van a vizsgált áramkörre. A rendkívül magas kimeneti impedancia azonban érzékenysé teszi az indukált feszültség hatására, és a mért adatok bizonyos esetekben hamisak lehetnek erős elektromágneses interferencia esetén.
4. Röviden, a mutatómérők viszonylag nagy áramerősségű és nagyfeszültségű analóg áramkörök, például TV-készülékek és audioerősítők mérésére alkalmasak. Alkalmas digitális mérőeszközökhöz kisfeszültségű és gyengeáramú digitális áramkörök mérésére, mint pl. BP gépek, mobiltelefonok stb. Nem abszolút, a mutatótáblák és a digitális táblázatok a helyzetnek megfelelően választhatók.
