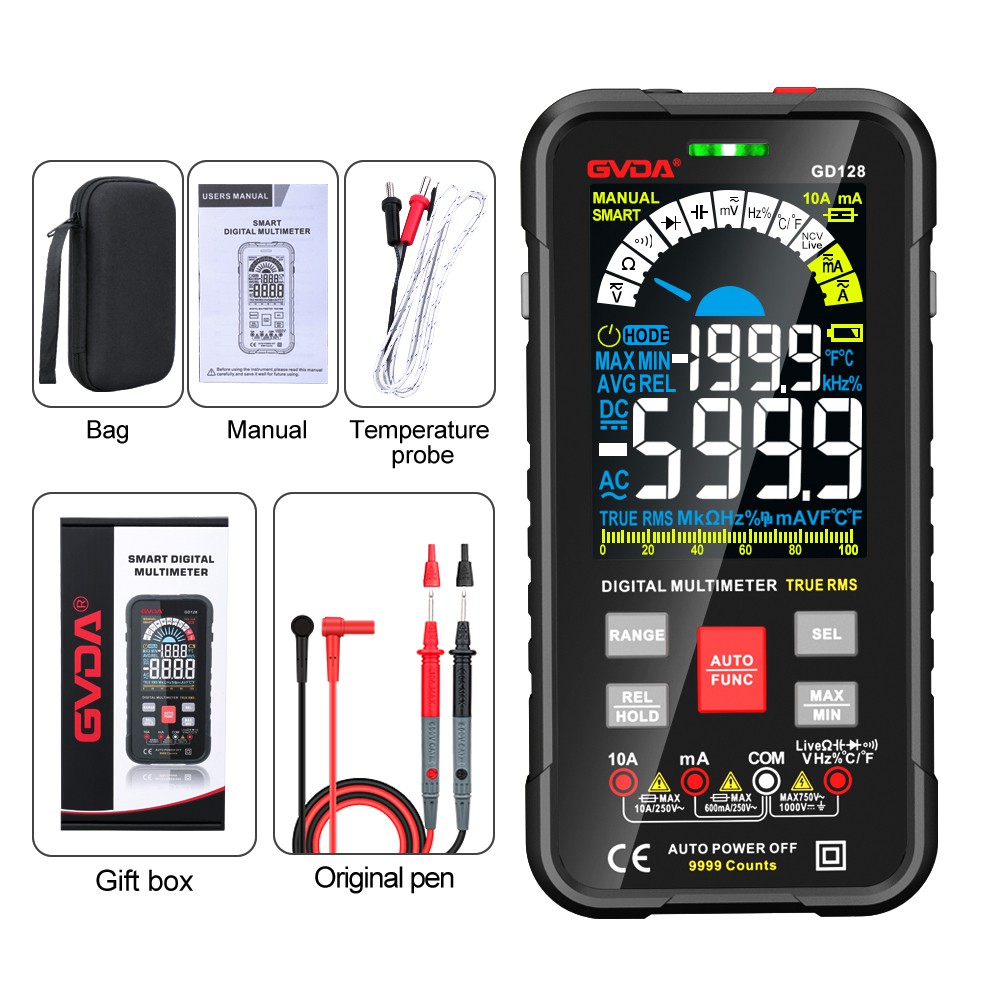

Gyakori eszközök a multiméterekhez
A digitális multiméter jelenleg a leggyakrabban használt digitális műszer. Fő jellemzői a nagy pontosság, az erős felbontás, a tökéletes tesztfunkció, a gyors mérési sebesség, az intuitív kijelző, az erős szűrési képesség, az alacsony energiafogyasztás és a könnyű hordozhatóság. Az 1990-es évek óta a digitális multiméterek gyorsan népszerűvé váltak és széles körben használatosak hazánkban, és a modern elektronikus mérési és karbantartási munkák szükséges eszközeivé váltak, és fokozatosan felváltják a hagyományos analóg (azaz mutatós) multimétereket.
A digitális multimétereket digitális multiméternek (DMM) is ismerik, és sok típusa és típusa létezik. Minden elektronikai dolgozó azt reméli, hogy ideális digitális multiméterrel rendelkezik. A digitális multiméter kiválasztásának számos alapelve van, és néha ezek személyenként változnak. A kézi (zseb) digitális multiméterhez azonban általában a következő jellemzőkkel kell rendelkeznie: tiszta kijelző, nagy pontosság, erős felbontás, széles teszttartomány, teljes tesztfunkciók, erős interferencia-ellenes képesség, viszonylag komplett védelmi áramkör és gyönyörű megjelenés , nagyvonalú, könnyen kezelhető, rugalmas, jó megbízhatóság, alacsony fogyasztás, könnyen szállítható, mérsékelt ár és így tovább.
A digitális multiméter főbb mutatói, kijelző számjegyei és kijelzési jellemzői
A digitális multiméter kijelzőjén megjelenő számjegyek általában {{0}}/2–8 1/2 számjegyek. A digitális műszerek kijelzőjén megjelenő számjegyek megítélésének két alapelve van: az egyik az, hogy azok a számjegyek, amelyek az összes számot 0-től 9-ig képesek megjeleníteni, egész számjegyek; A számláló a számláló, a számláló érték pedig 2000 teljes skála használatakor, ami azt jelzi, hogy a műszer 3 egész számjegyből áll, a tört számjegy számlálója pedig 1, a nevező pedig 2, ezért 3 1/2 számjegynek hívják, "három és fél számjegyként" olvasva, a legmagasabb bit csak 0-t vagy 1-et tud megjeleníteni (a 0 általában nem jelenik meg). 3 2/3 számjegy (ejtsd: "három és kétharmad számjegy"), a digitális multiméter legmagasabb számjegye csak 0 és 2 közötti számokat tud megjeleníteni, így a maximális kijelzési érték ±2999. Ugyanilyen körülmények között 50 százalékkal magasabb, mint egy 3 1/2 számjegyű digitális multiméter határértéke, ami különösen értékes a 380 V-os váltakozó feszültség mérésénél.
A népszerű digitális multiméterek általában a 3 1/2 számjegyű kijelzővel rendelkező kézi multiméterekhez tartoznak, a 4 1/2, 5 1/2 számjegyű (6 számjegynél kevesebb) digitális multiméterek pedig két típusra oszthatók: kézi és asztali. Több mint 6 1/2 számjegy többnyire az asztali digitális multiméterekhez tartozik.
A digitális multiméter fejlett digitális megjelenítési technológiát alkalmaz, tiszta és intuitív kijelzővel és pontos leolvasással. Nemcsak az olvasás objektivitását biztosítja, hanem alkalmazkodik az emberek olvasási szokásaihoz, és lerövidítheti az olvasási vagy rögzítési időt. Ezek az előnyök nem érhetők el a hagyományos analóg (azaz mutató) multimétereknél.
Pontosság (pontosság)
A digitális multiméter pontossága a mérési eredmények szisztematikus és véletlenszerű hibáinak kombinációja. Jelzi a mért érték és a valós érték közötti egyezés mértékét, valamint tükrözi a mérési hiba nagyságát is. Általánosságban elmondható, hogy minél nagyobb a pontosság, annál kisebb a mérési hiba, és fordítva.
A digitális multiméterek pontossága sokkal jobb, mint az analóg multimétereké. A multiméter pontossága nagyon fontos mutató. Ez tükrözi a multiméter minőségét és feldolgozási képességét. A gyenge pontosságú multiméter nehezen tudja kifejezni a valós értéket, ami könnyen tévedést okozhat a mérésben.
Felbontás (felbontás)
A digitális multiméter utolsó számjegyének megfelelő feszültségértéket a legalacsonyabb feszültségtartományban felbontásnak nevezzük, ami a mérő érzékenységét tükrözi. A digitális digitális műszerek felbontása a kijelző számjegyeinek növekedésével nő. A különböző számjegyű digitális multiméterek legnagyobb felbontású mutatói eltérőek.
A digitális multiméter felbontási indexe felbontásonként is megjeleníthető. A felbontás a legkisebb szám (nullától eltérő) százaléka, amelyet a mérő a legnagyobb számig képes megjeleníteni.
Hangsúlyozni kell, hogy a felbontás és a pontosság két különböző fogalom. Az előbbi a műszer "érzékenységét", vagyis az apró feszültségek "felismerésének" képességét jellemzi; ez utóbbi a mérés "pontosságát", vagyis a mérési eredmény és a valódi érték közötti összhang mértékét tükrözi. A kettő között nincs szükségszerű kapcsolat, így nem téveszthetők össze, és a felbontást (vagy felbontást) nem szabad összetéveszteni a hasonlósággal. A pontosság a műszer belső A/D konverterének és funkcionális konverterének átfogó hibájától és kvantálási hibájától függ. A mérés szempontjából a felbontás egy "virtuális" mutató (aminek semmi köze a mérési hibához), a pontosság pedig egy "valódi" mutató (meghatározza a mérési hiba nagyságát). Ezért nem lehetséges a kijelző számjegyeinek önkényes növelése a műszer felbontásának javítása érdekében.
Mérési tartomány
Egy többfunkciós digitális multiméterben a különböző funkcióknak megvannak a megfelelő mérhető maximális és minimális értékei.
Mérési sebesség
Ahányszor egy digitális multiméter másodpercenként méri a mért elektromosságot, mérési sebességnek nevezzük, mértékegysége pedig „szor/s”. Ez elsősorban az A/D konverter konverziós arányától függ. Egyes kézi digitális multiméterek a mérési időszakot használják a mérés sebességének jelzésére. A mérési folyamat befejezéséhez szükséges időt mérési ciklusnak nevezzük.
Ellentmondás van a mérési sebesség és a pontossági index között. Általában minél nagyobb a pontosság, annál kisebb a mérési sebesség, és nehéz a kettőt egyensúlyba hozni. Ennek az ellentmondásnak a feloldására beállíthat különböző kijelző számjegyeket, vagy beállíthatja a mérési sebesség-átalakító kapcsolót ugyanabban a multiméterben: adjon hozzá egy gyors mérési fájlt, amelyet a gyorsabb mérési sebességű A/D konverterhez használ; A mérési sebesség növelésére ez a módszer viszonylag elterjedt, és kielégíti a különböző felhasználók mérési sebességre vonatkozó igényeit.
bemeneti ellenállás
Feszültségméréskor a műszernek nagyon nagy bemeneti impedanciával kell rendelkeznie, hogy a mérési folyamat során a vizsgált áramkörből felvett áram nagyon kicsi legyen, ami ne befolyásolja a vizsgált áramkör működési állapotát vagy a jelforrást, és csökkentheti a mérési hibákat.
Áramméréskor a műszernek nagyon alacsony bemeneti impedanciával kell rendelkeznie, hogy a vizsgált áramkörhöz való csatlakoztatás után a műszernek a vizsgált áramkörre gyakorolt hatása a lehető legnagyobb mértékben csökkenthető legyen. Égesd ki a mérőt, kérjük, figyelj a használat során.
