Clamp Meter (Clamp Meter) Használata és óvintézkedések

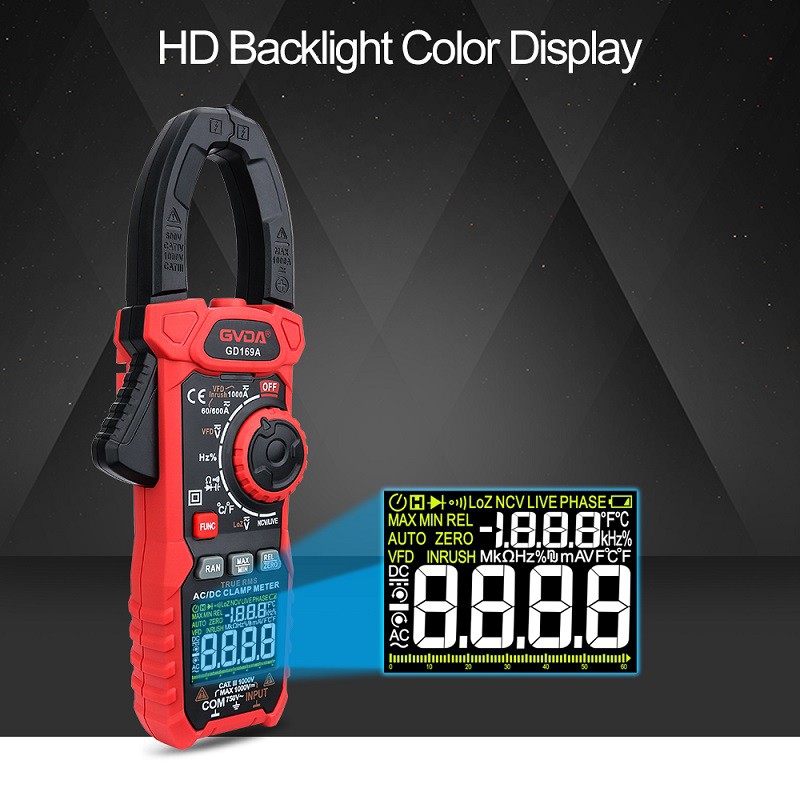

A bilincsmérő lényegében egy áramváltóból, egy szorítókulcsból és egy egyenirányított mágneses-elektromos rendszerből áll, reakcióerő-mérővel.
A bilincsmérő ugyanazon az elven működik, mint a transzformátor. A primer tekercs az a vezeték, amely átmegy a szorítómagon, ami egyenértékű egy 1-fordulattranszformátor primer tekercsével, amely egy emelőtranszformátor. A szekunder tekercs és a méréshez szükséges ampermérő alkotja a szekunder kört. Ha a vezetéken váltakozó áram folyik át, akkor a tekercsnek ez a fordulata váltakozó mágneses teret, a szekunder körben pedig indukált áramot hoz létre, az áram nagysága és az elsődleges áram aránya megegyezik az inverzével. az elsődleges és a szekunder tekercs fordulatszámának aránya. A bilincs ampermérőt nagy áramok mérésére használják, ha az áram nem elég nagy, akkor növelheti a primer vezető bemeneti menetszámát a bilincsmérőn keresztül, ezzel egyidejűleg a mért áram számát osztva a fordulatok számával.
Rögzítse az ampermérőt az áramváltó tekercsének magján a mag szekunder oldalán, és csatlakoztassa az AC ampermérőhöz, annak primer tekercsét a transzformátor mért vezetékének közepén keresztül. A gomb tulajdonképpen egy tartományválasztó kapcsoló, a villáskulcs szerepe pedig az, hogy a magtranszformátor magjának mozgatható részét nyitja és zárja, hogy a mért vezetéket rögzítse.
Árammérés, nyomja meg a kulcsot, nyissa ki a pofákat, a mért áramvezető vezetékeket a kopásközpont típusú áramváltó közepére helyezi, amikor a mért vezető váltóáramú a transzformátor satu oldalán lévő váltakozó áramú fluxuson keresztül tekercséből áramot indukál, amely áthalad az elektromágneses ampermérő tekercsén úgy, hogy a mutató eltérül a tárcsa skálán mutatott rá, hogy a mért áramérték.
Használat
(1) Mechanikus nullázás a mérés előtt.
(2) Válassza ki a megfelelő tartományt, először válassza ki a nagyot, majd válassza ki a kis tartományt, vagy nézze meg az adattábla értékét a becsléshez.
(3) A minimális tartománymérés használatakor a leolvasás nem egyértelmű, a mért huzal néhány fordulat körül tekerhető, a középső fordulatszámú pofákhoz tartozó fordulatok száma az irányadó, ekkor a leolvasás {{1} } jelzési érték × tartomány / teljes előfeszítés × fordulatok száma
(4) A mérés befejeződött, az átváltó kapcsoló * nagy tartományba állításához.
(5) Mérés, a mért huzalnak a pofák közepén kell lennie, és szorosan zárnia kell a pofákat a hiba csökkentése érdekében.
Óvintézkedések
(1) A mért vezeték feszültségének alacsonyabbnak kell lennie, mint a bilincsmérő névleges feszültsége.
(2) A nagyfeszültségű vezeték áramának mérésekor viseljen szigetelt kesztyűt, szigetelt cipőt és álljon szigetelt szőnyegen.
(3) A szorítópofákat szorosan le kell zárni, nem lehet feltölteni a tartomány megváltoztatásához
Villanyszerelő mérőbilincs mérő használata és óvintézkedések alkalmazása
A bilincs ampermérő kétféle nagy és alacsony feszültségűre oszlik, és arra az esetre használatos, ha nem szerelik le a vezetéket a vezetékben lévő áram közvetlen mérésére. Használata a következő:
(1) A nagyfeszültségű bilincsmérő használatakor figyelmet kell fordítani a bilincs ampermérőjének feszültségszintjére, szigorúan tilos alacsony feszültségű bilincsmérőt használni a nagyfeszültségű áramkörök áramának mérésére. A nagyfeszültségű bilincsmérővel végzett mérést két ember végezze, a nem szolgálatban lévő személyi mérésnél az első munkajegyet is ki kell tölteni, a mérést viseljen szigetelt kesztyűt, álljon szigetelő szőnyegen, és ne érintse meg a többi berendezést, hogy megakadályozza rövidzárlat vagy földelés.
(2) Tartsa be a mérőórát, különös figyelmet fordít a biztonságos távolság megtartására a fej és a feltöltött rész között, az emberi test bármely része és a feltöltött test közötti távolság nem lehet kisebb, mint a szorítómérő teljes hosszában.
(3) A nagyfeszültségű áramkörön történő méréskor tilos vezetékkel másik mérőt csatlakoztatni a felcsavarható ampermérőhöz a méréshez. Az egyes fázisok nagyfeszültségű kábeláramának mérése, a kábelfej vonala közötti távolságnak 300 mm-nél nagyobbnak kell lennie, és jó szigetelésnek kell lennie, hogy ezt megelőzően kényelmesnek lehessen mérni.
(4) Az alacsony feszültségű olvadóbiztosíték vagy a vízszintesen elhelyezett kisfeszültségű gyűjtősín áramának mérését az olvadóbiztosíték fázisai előtt kell megmérni, vagy a gyűjtősínt szigetelő anyagokkal kell megmérni a leválasztás védelme érdekében, hogy ne okozzon fázis-fázis rövidzárlatot. .
(5) A mérés szigorúan tilos, ha a kábel egyik fázisa földelt. Kerülje el az alacsony szigetelési szintet a kábelfej és a föld közötti robbanás miatt, és veszélyezteti a személyi biztonságot.
(6) Az ampermérő mérése a maximális tartomány fokozatba kapcsolása után, hogy elkerülje a véletlen túláram következő használatát; és száraz helyiségben kell tárolni
