A szorítómérők alkalmazási forgatókönyvei, előnyei és felhasználási területei
A villanyszerelők mindennapi munkája során a bilincsmérő nagyon magas "megjelenési arányú" elektromos vizsgálóeszköznek számít. Ez a leggyakrabban használt műszer az AC áramkör működés közbeni érzékelésére, mivel nincs szükség a mért áramkör leválasztására mérés közben, így nagyon kényelmes a használata. Szóval, tudja, hogyan válassza ki magának a legmegfelelőbb szorítóórát?
A bilincs alakú órák előnyei és felhasználási területei
A legtöbb bilincsmérő rendelkezik a digitális multiméterek (DMM) első-soros elektromos diagnosztikai tesztelő funkciójával, és feszültség, áram, frekvencia, kapacitás, hőmérséklet és ellenállás mérésére szolgáló áramkörökhöz is csatlakoztatható mérővezetékekkel (valamint a folyamatos tesztelő áramkörökkel a hibák vagy hiányzó elemek ellenőrzésére). Különféle méretű speciális rugós{2}}pofákkal is rendelkezik, amelyek vezetékek vagy gyűjtősínek köré rögzíthetők a nem-invazív áramméréshez.
A bilincsmérők általában az általános AC és DC áramokat mérik. Az AC teljesítmény mérésére szolgáló bilincsmérőt elsősorban lakossági használatra használják, míg az egyenáram mérésére szolgáló bilincsmérőt elsősorban ipari AC-DC konverziós motorok mérésére, valamint akkumulátoros egyenáram-ellátás mérésére, valamint elektromos járműrendszerekben és napelemes egyenáramú akkumulátorokban használt egyenáram mérésére. Bár egy multiméter mérővezetékekkel akár 10 A érintkezési áramerősséget is képes leolvasni, a szorítóbilincs-mérő biztonságosabb és roncsolásmentesebb áramleolvasást nyújthat akár 3000 A tartományban.
Egyes bilincsmérők egycélú, tiszta ampermérők, amelyek más funkciókat kisebb pofákra, nagyobb felbontásra, nagyobb érzékenységre és általános kompakt zsebkialakításra cserélnek. Más bilincs alakú órák is "flexibilis bilincs" rugalmas gyűrűvel rendelkeznek a pofák helyett. A hosszú és hajlékony gyűrű kézzel feltekerhető a szekrényben zsúfolt kábelekre, míg merev bilincsek használata esetén nehéz lehet hozzáférni.

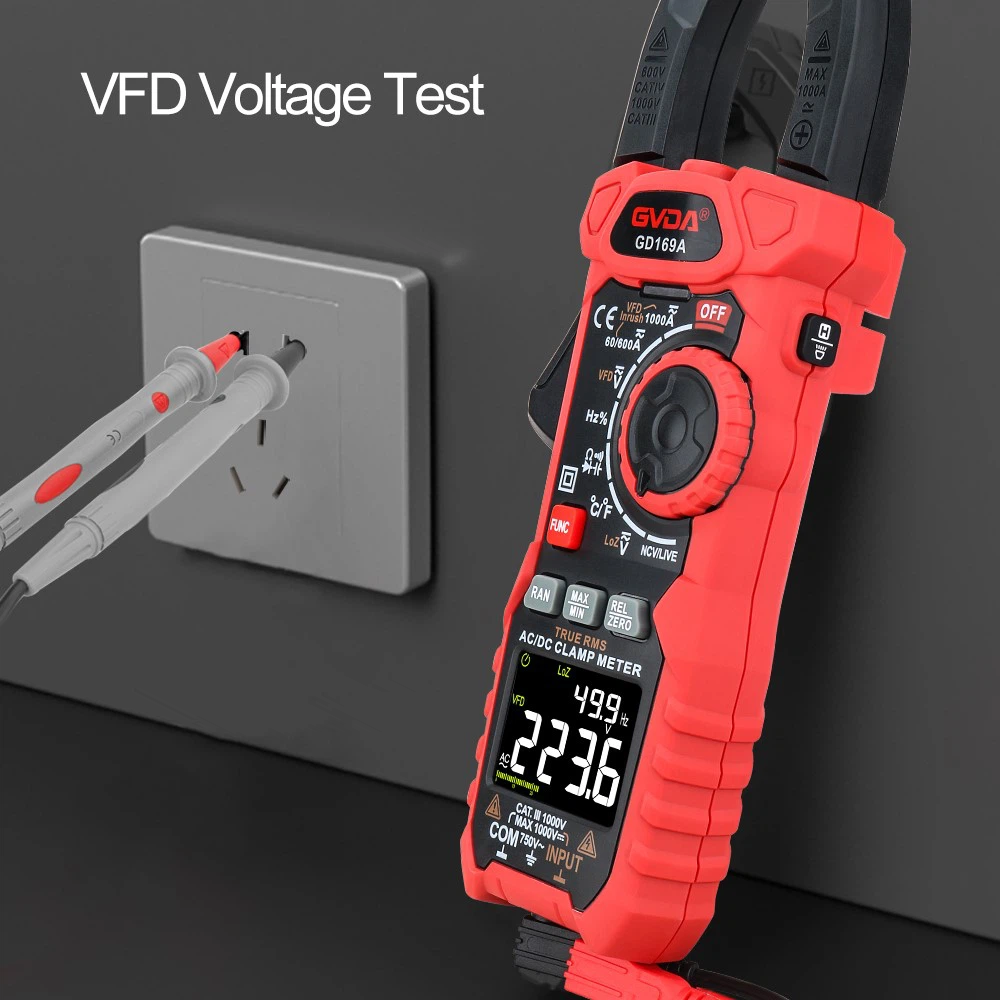

Léteznek még jó minőségű-bilincsmérők is, amelyek nagyobb pontosságot biztosítanak a nagyobb kihívást jelentő munkákhoz, és a "valódi egyenértékű RMS" (root mean square) bilincs pontosabb ekvivalens egyenáramú RMS-t mérhet, ha az aktuális hullámforma szinuszos vagy nem szinuszos. Amikor a vezetékek egymáshoz vannak kötve, a vezetékek közötti áram miatti indukált csatolás kósza (vagy "szellemkép") feszültséget okozhat, ami pontatlan leolvasást eredményez. A "LoZ" mód használatával kiküszöbölhetők a hibák. Ha VFD-ket ipari telephelyeken használnak, az aluláteresztő „Lo Pass” szűrési mód használható a mérési pontosság javítására. A bilincsmérők egyes modelljei beépített -bemutató, nem-érintkezésű infravörös hőmérőket is használnak a hőmérséklet mérésére (hőmérséklet-pisztoly). Egyesek kettős hőelem bemenetet is használnak a hőmérséklet-különbségek (Δ - T) kiszámításához, ami elengedhetetlen a HVAC/hűtéstechnikai munkákhoz.
